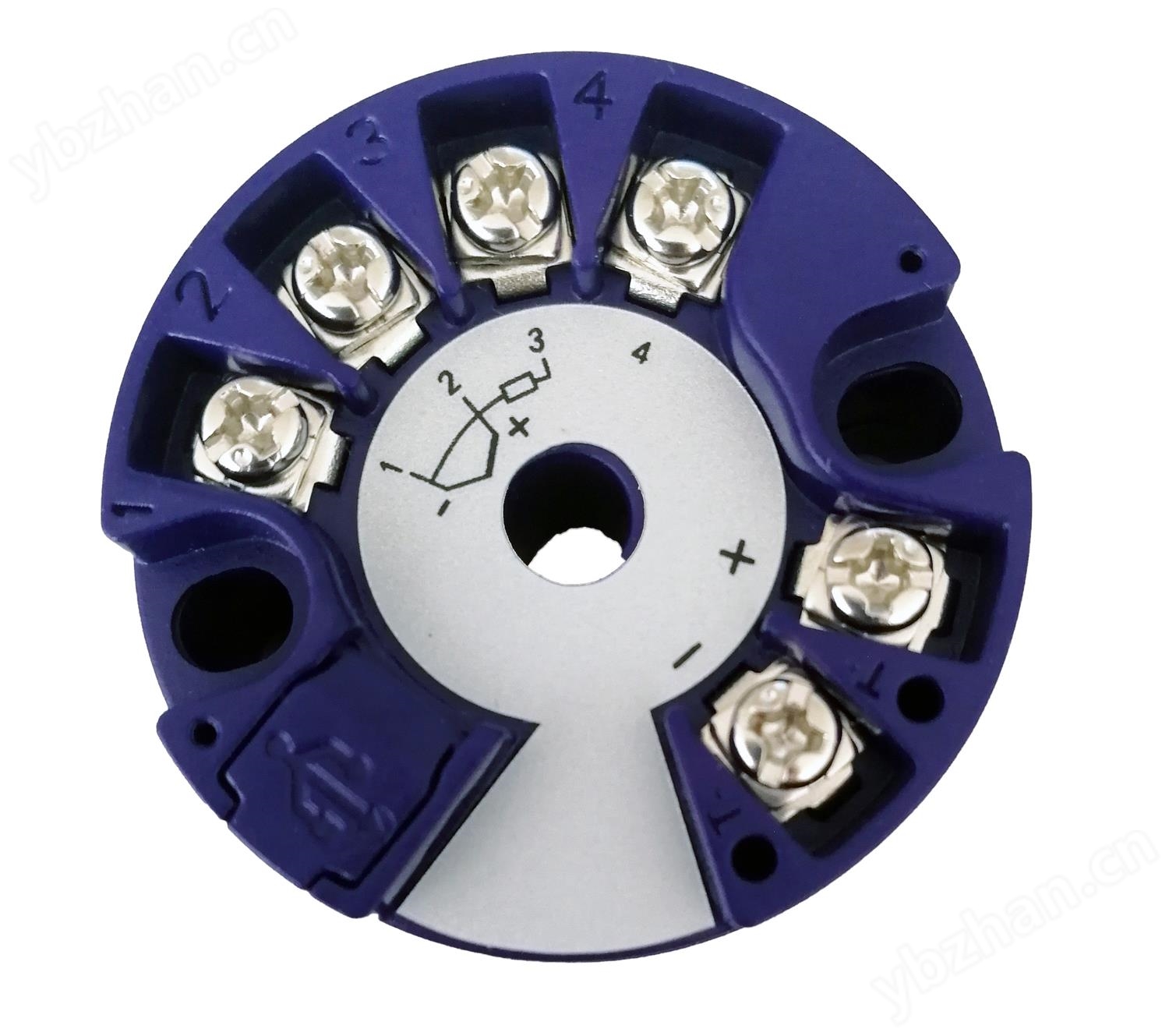

簡介：GDT-180二線制熱電阻溫度變送器。用于Pt100或Cu50熱電阻輸入，經變送輸出標準的4～20mA直流電流信號。 二線制方式（回路供電電源與信號輸出為共同的二根導線），輸出電流與被測溫度成線性，精度≤0.2％。一體化結構安裝于溫度傳感器的標準接線盒內。也可單獨安裝于儀表盤內作轉換單元，可與數顯儀表、記錄儀表、調節器、DCS系統配套等使用，組成不同溫度測量控制系統。
一、概述
1、GDT-180二線制熱電阻溫度變送器。用于Pt100或Cu50熱電阻輸入，經變送輸出標準的4～20mA直流電流信號。
2、二線制方式（回路供電電源與信號輸出為共同的二根導線），輸出電流與被測溫度成線性，精度≤0.2%。一體化結構安裝于溫度傳感器的標準接線盒內。也可單獨安裝于儀表盤內作轉換單元，可與數顯儀表、記錄儀表、調節器、DCS系統配套等使用，組成不同溫度測量控制系統。
3、產品通過CE認證。
二、 特點
◇熱電阻Pt100或Cu50輸入
◇非隔離二線制，4～20mA輸出
◇帶有輸出信號零點和滿度電位器調節
◇高精度轉換、線性化校正
◇統一的外形結構，體積小、重量輕
◇適合安裝于標準溫度傳感器接線盒內部
◇也可單獨安裝與儀表盤內作信號轉換單元
三、選型訂貨代碼
| 型號及代碼 | 說 明 | |||||||
| GDT180- | X | X | 二線制熱電阻溫度變送器（非隔離型） | |||||
| 輸入 | 輸入類型 | 輸入代碼 | 輸出代碼 | 類型 | 溫度范圍（℃） | 蕞小量程（℃） | 誤差 | 基本誤差 |
| 熱電阻 | P | Pt100 | -200～850 | 50 | ±0.2℃ | ±0.2% | ||
| C | Cu50 | -50～150 | 50 | ±0.4℃ | ±0.2% | |||
| 輸出 | 01 | 4～20mA | ||||||
注：1.列表之外未例出的其他類型，可指定訂貨。
2.上表所列的基本誤差和誤差兩欄，應用時應取基本誤差，物差蕞大值。
四、技術參數
※輸入
溫度量程范圍：Pt100：-200～850℃ Cu50：-50～150℃
蕞小溫度量程：50℃
引線電阻：≤10Ω
※輸出
輸出電流：4～20mA
輸出回路供電：12～30VDC
蕞小工作電壓：12VDC
負載電阻與供電電源的關系：
負載電阻（包括引線電阻）=供電電源（V）-12（V）/0.02A
※綜合參數
標準精度：±0.2%（參見選型表）注：需要高精度可訂制
溫度漂移：基本誤差/10℃
熱電阻引線補償：±0.1%（0～10Ω）
負載變化影響：±0.1%（允許負載范圍內）
電源變化影響：±0.1%（12～30V）
開機響應時間：＜1S（0～90%）
工作環境溫度：-20～+70℃
防護等級：IP00/IP54（傳感器防護等級決定）
電磁兼容：符合IEC61000,EN61000
外形尺寸（見外形尺寸圖）：φ44×20（mm）
整機重量：約30克
五、端子標號、外形尺寸圖、安裝尺寸圖
六、接線圖
端子接線：接線電纜采用橫截面積0.5～2.5mm2的單股電纜，采用3mm的螺釘緊固。
七、儀表校驗
操作校驗：
☆本變送器在出廠之前已進行了準確度校驗，用戶一般情況下不需要對儀表進行校驗。
☆該變送器的輸出值得零點和滿度量程出現誤差時，用戶需要對本儀表進行校驗。
校驗步驟：
1.按以上典型接線圖接線，在輸入端接入標準儀表箱，在輸出端接上24VDC穩壓電源并串接上標準電流表
2.改變信號源發生器（電阻箱），使之等于量程的零點值，調整電位器Z，使電流表的讀數為4mA；改變信號源，使之等于量程的滿度值，調整電位器S，使電流表的讀數為20mA即可。
例如：輸入電阻Pt100，量程為0～100℃的溫度變送器。正確接線后，電阻箱輸出100Ω，調整溫度變送器上的電位器Z，使電流表讀數為4mA；電阻箱輸出讀數為138.50Ω（即熱電阻在100℃時相對應的電阻值），調整溫度變送器上的電位器S，使電流表的讀數為20mA。
