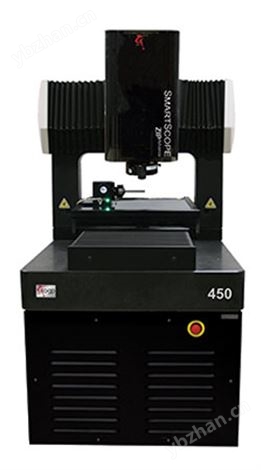

SmartScope ZIP 450 影像測量儀 返回列表頁

OGP SmartScope ZIP系列影像測量儀在世界各地廣受制造廠商的歡迎。ZIP影像測量儀以其非常高的可靠性以及非常成熟的測量性能而享有聲譽。
SmartScope ZIP450影像測量儀擁有450x450x200mm的XYZ平臺測量行程，并可選擇Y軸行程加長到610mm，或Z軸行程加長到300mm。ZIP450既具有傳統的影像測量優勢，也有著強大的多元傳感的測量本領，比如可在全自動運行的程序控制下伸縮自如的接觸式或非接觸式測頭，或特別的可切換性 TTL激光。
■ OGP所有的5:1 AccuCentricTM馬達驅動、自動校準變焦鏡，幾可為所有工件測量提供高品質圖像。
■ 直流伺服馬達驅動帶來準確的位置控制和迅捷的運行速度，而載重型鑄鐵和花崗巖結構確保了測量精度的穩定性和重復性。
■ FOV的快速處理、自動對焦、具有完整3D幾何功能的MeasureMind® 3D多元傳感測量軟件以及多元傳感器的配合使用，大大簡化了測量過程。
■ 可選配的軟件延伸了測量功能，包括輪廓擬合、GD&T與SPC分析等。

■ 基于花崗巖的橋式設計集剛性的直角平臺的測量優勢與簡便的夾具安裝為一體。

標準配置

■ 測量范圍(XYZ)：450x 450x 200 mm ■ 測量系統尺寸(LWH)：138 x 102 x 168 cm，1039kg ■ XYZ光柵尺分辨率：0.1μm ■ 馬達驅動：直流伺服馬達 ■ 平臺速度：Z軸100mm/秒;X，Y軸 250mm/秒 ■ 工作臺：帶有夾具孔的加固平臺，可拆卸平板玻璃,，75kg承載力 ■ 變焦鏡：?所有的5:1 AccuCentric 馬達驅動、自動校準變焦鏡, 校準位置達10個 ■ 前置透鏡：2.0x，2.5x，5.0x，10.0x ■ 延伸管：1.0x ■ 照明：平臺下LED背光(綠光，已校準), 同軸LED表面光(白光)，??SmartRing LED環光(白光) ■ 攝像機：1/2″ 高分辨率彩色CCD，768x 494象素陣列 ■ 影像處理：10:1次象素分辨率，256灰色級 ■ 電力要求：115/230vac，50/60Hz，1Ф , 900W ■ 額定溫度：18-22℃ + 1℃/小時,30-80%濕度(無冷凝水),振動<0.001克,低于15HZ ■ 操作環鏡：15-30℃ ■ 操作系統：Microsoft WindowsTM 7 ■ 測量軟件：OGP MeasureMind 3D多元傳感測量軟件 ■ 保修期：1年
