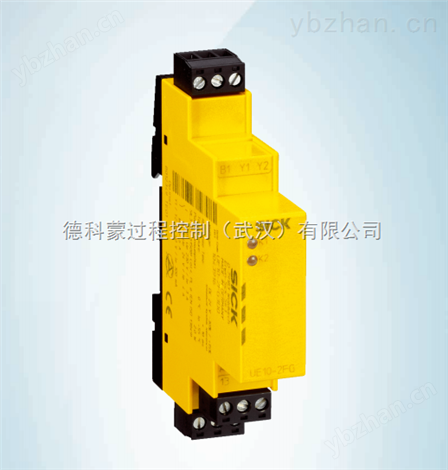

sick安全繼電器UE10-2FG2D0

類型: UE10-2FG2D0 訂貨號: 1043915 產品系列: UE10-2FG 產品系列: 安全繼電器
連接技術: 固定螺絲接線端
可兼容的傳感器類型: 光電保護裝置
通路電流路徑數量（常開接點）: 2
應用: OSSD 的輸出擴展

安全技術參數
安全完整性等級
SIL3 (IEC 61508) 1)
SILCL3 (EN 62061) 1)
類別    類別 4 (EN ISO 13849) 1)
性能等級    PL e (EN ISO 13849) 1)
B10d 值
開關操作 1 x 105 (AC-15, 230 V, I = 2 A)
開關操作 2.5 x 105 (AC-15, 230 V, I = 1 A)
開關操作 5.4 x 105 (DC-13, 24 V, I = 0.5 A)
開關操作 1 x 107 (DC-13, 24 V, I ≤ 2 A)
PFHD（每小時危險失效率）    7,0 x 10-10 (EN ISO 13849)
TM（持續運行時間）    20 年 (EN ISO 13849)
1) 通過相應的基本設備監控反饋電流路徑 Y1 - Y2 （外部設備監控） 時.

sick安全繼電器UE10-2FG2D0

接口
連接類型    固定螺絲接線端
電氣參數 - 運行數據
電壓供給    B1/A2, B2/A2
輸出電流路徑 > 25 V AC / 60 V DC    PELV (保護特低電壓)
輸出電流路徑 ≤ 25 V AC / 60 V DC    PELV（保護特低電壓）或 SELV（安全特低電壓）
殘余紋波    (≤ 2.4 Vss) 1)
功耗    (≤ 2 W (DC))
過壓類別    II
額定絕緣電壓 Ui    300 V AC
額定沖擊耐受電壓 Uimp    4 kV
檢測電壓    1.2 kV (50 Hz) (EN 60439-1)
1) DC 運行時，UE極限范圍內.

電氣參數 - 輸入回路: B1, B2
輸入電壓    24 V DC (16.8 V DC ... 27.6 V DC)
輸入電流    ≤ 50 mA
復位時間    ≤ 30 ms
測試脈沖寬度    ≤ 1 ms
電氣參數 - 輸出電流路徑: 13/14, 23/24, Y1/Y2
釋放延遲時間    (≤ 10 ms)
通路電流路徑數量（常開接點）    2, 與安全相關的
反饋電流路徑數量（常閉接點）    1, 外部設備監控 (EDM)
接點類型    強制導向式
接點材料    銀合金、閃鍍金
開關電壓
通路電流路徑    10 V AC/DC ... 250 V AC/DC
反饋電流路徑    0.1 V AC/DC ... 60 V AC/DC
合閘電流
通路電流路徑    10 mA ... 6 A
反饋電流路徑    1 mA ... 300 mA
開關功率
≤ 1,500 VA (AC)
≤ 200 W (DC)
使用類別    AC-15/DC-13 (EN 60947-5-1)
額定工作電流（電壓）
3 A (230 V AC)
4 A (24 V DC)
機械使用壽命（繼電器接點）    開關操作 1 x 107
電氣使用壽命（繼電器接點）    開關操作 1 x 105
機械參數
尺寸(寬 x 高 x 深)    17.8 mm x 89.8 mm x 70.8 mm
重量    91 g

環境參數
外殼防護等級
接線端子    IP20 (EN 60529)
外殼    IP40 (EN 60529)
抗振動    10 Hz ... 55 Hz (EN 60068-2-6)
振幅    0.35 mm
抗沖擊能力    30 g, 11 ms (EN 60068-2-27）

分類
ECl@ss 5.0    27371990
ECl@ss 5.1.4    27371990
ECl@ss 6.0    27371819
ECl@ss 6.2    27371819
ECl@ss 7.0    27371819
ECl@ss 8.0    27371819
ECl@ss 8.1    27371819
ECl@ss 9.0    27371819
ETIM 5.0    EC001449
ETIM 6.0    EC001449
UNSPSC 16.0901    41113704
