上海皆準 XWW-10A薄膜電子拉力試驗機 熱固性塑料 拉伸、壓縮、彎曲、拉伸彈性模量 GB 16491 返回列表頁

XWW-10A薄膜電子拉力試驗機

功能、適用范圍：

各種非金屬材料,熱固性塑料、熱塑性塑料的拉伸、壓縮、彎曲、剪切、剝離、撕裂,拉伸彈性模量、彎曲彈性模量、壓縮模量、屈服強度、拉伸強度、斷裂強度、斷裂伸長率、壓縮應力、壓縮應變、剪切、剝離、撐口、撕裂、環剛度、環柔度等的力學性能測試分析研究，具有應力、應變、位移三種控制方式，適用于質檢單位,大專校院的材料分析及檢驗及工程塑料、增強尼龍、改性塑料、塑料異型材、塑料管材、塑料片材及薄膜等行業的材料分析及檢驗,根據GB及ISO、JIS、ASTM、DIN等國際標準進行試驗和提供數據。

該機傳動部分采用全套全數字交流伺服系統、高剛度框架結構，并采用分段線性校正的方法保證力值檢測部分的高精度，高穩定性，配大變形引伸計可精確測量試樣標線間距內試樣的變形量。該系列儀器造型美觀、精度高、噪音小、操作方便，準確度可達到0.3級，提供多種夾具供用戶選擇，該系列產品已經通過歐盟CE認證。

該機在PC機的直接控制下，實現試驗過程中的測量、顯示、試驗曲線的繪制、試驗的數據處理、打印等功能。應用軟件系統是我公司自行研發的一套控制軟件，具有參數設置、試驗數據測量、試驗數據顯示、多組試驗曲線繪制、試驗數據處理、試驗結果編輯打印等功能。可在試驗進行中打開試驗紀錄并進行所有操作，在線更新功能可以將PC版本升級到版本，并提供了反饋模塊，幫助用戶解決遇到的問題。開放式編程，客戶可以根據自己的需要設計試驗標準。避免以前更新或添加標準時需要專業人員用源代碼更新或添加標準。大大提高了操作的簡易化及工作效率，客戶可以根據自己的需要編輯報告格式，生成各種個性化的試驗報告，同時只需一個按鍵即能將報告導出到文件當中，方便用戶對報告進行二次編輯，有效的解決了以前報告格式的單一性。

1、設備主要功能：各種非金屬材料,熱固性、熱塑性塑料的拉伸、壓縮、彎曲、剪切、剝離、撕裂,拉伸彈性模量、彎曲彈性模量、壓縮模量、屈服強度、拉伸強度、斷裂強度、斷裂伸長率、壓縮應力、壓縮應變、剪切、剝離、撐口、撕裂、環剛度、環柔度等的力學性能測試分析研究，具有應力、應變、位移三種控制方式，適用于質檢單位,大專校院的材料分析及檢驗及工程塑料、增強尼龍、改性塑料、塑料異型材、塑料管材、塑料片材及薄膜等行業的材料分析及檢驗,根據GB及ISO、JIS、ASTM、DIN等國際標準進行試驗和提供數據。符合GB 16491、GB 13022、GB/T 1040、GB/T 1041、GB/T 8804、GB/T 9341、GB/T 9647、GB/T 17200、GB/T 528-1998、GB/T 1039、ISO7500-1 、ISO5893、ASTM D638、ASTM D 695、ASTM D 790等標

2、設備構成：

本設備采用龍門式結構，試驗空間為下空間。主要由主機（包括機架、底座、傳動系統）、夾具、傳感器,變形測量系統、軟件系統、電氣系統構成。

3、主要技術參數：

3.1試驗力10kN

3.2試驗機準確度等級：0.3級；

3.3試驗力測量范圍：0.4%—99%FS；

3.4試驗力示值相對誤差：示值的±0.3%

3.5試驗分辨力：試驗力的1/±250000

3.6變形測量范圍：0.2%—99%FS；

3.7變形示值相對誤差：示值的±0.2%以內；

3.8變形分辨力：變形量的1/±300000

3.9大變形引伸計測量范圍：10—850mm；

3.10大變形示值相對誤差：示值的±0.2%以內；

3.11大變形分辨力：0.015mm；

3.12位移示值相對誤差：示值的±0.02%以內；

3.13位移分辨力：0.05mm；

3.14力控速率調節范圍：0.01—5%FS/S；

3.15力控速率相對誤差：設定值的±0.5%以內；

3.16變形速率調節范圍：0.02—5%FS/S；

3.17變形控制速率相對誤差：±0.5%設定值以內；

3.18橫梁速度調節范圍：0.001—500mm/min；

3.19橫梁速度相對誤差：速率＜0.01mm/min時，設定值的±1.0%以內，速率≥0.01mm/min時，設定值的±0.2%以內；

3.20恒力、恒變形、恒位移控制范圍：0.5%—99%FS；

3.21恒力、恒變形、恒位移控制精度；設定值＜10%FS時，為設定值的±1%以內，設定值≥10%F3.22橫梁行程（無夾具）：1200mm；

3.22衡量行程（有夾具）：1100mm；

3.23有效試驗寬度：380mm；

3.24主機外型尺寸：長750mm×寬500mm×高1950mm

3.25電源：220V/50Hz，±10%

3.26工 作 環 境：室溫～45℃，濕度20%～80%

3.27主機重量：約180kg。

4、設備主要配置：

4.1主機框架及傳動部分一套:

減速機 一個及無間隙珠絲杠及光杠各 二根；

4.2進口伺服電機及伺服系統一套；

4.3負荷傳感器(美國（SUNCELLS）品牌)一套；(500N,20KN,)

4.4測量控制系統一套：

（1）采用PID控制算法。

（2）基于TI公司控制芯片DSP的控制系統平臺；

（3）采用USB1.1通訊

（4）高精準A/D轉換通道組成的數據采集系統及光電編碼器位置捕獲模塊達到正交碼脈沖頻率

4.5 拉伸試驗夾具一套；

4.6 彎曲試驗夾具一套； （另配球體壓縮夾具一套 需客戶提供圖紙）

4.7 雙軸隨動大變形引伸計一只：50mm標距，25mm變形；

4.8 品牌臺式電腦 一臺(惠普臺式機HP3335MTAS190,內存2G硬盤500G，CPU2.5GHZ，20寸LCD液晶寬屏。

4.9品牌噴墨打印機 一臺（惠普原裝打印機）

5.0 基于WIN98、WIN2000、WINXP  中文版操作系統的試驗應用軟件 一套

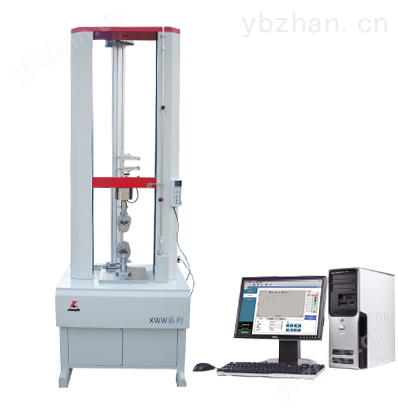

產品實物圖：
