冷凝水流量計,測量蒸汽冷凝水流量常用型流量表 返回列表頁

液體渦輪流量計,智能渦輪流量計,冷凝水流量計廠家-江蘇迪川儀表有限公司：

一、概述：

   冷凝水流量計,測量蒸汽冷凝水流量常用型流量表基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表.傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExdIIBT6)，可在有爆炸危險的環境中使用。

二、冷凝水流量計,測量蒸汽冷凝水流量常用型流量表類型:
DC-LWGY型冷凝水流量計按照供電方式、是否具備遠傳信號輸出可分為LSLW-B型和LSLW-C型。
DCLW-B型：供電電源采用3.2V10AH鋰電池（可連續運行4年以上）； 無信號輸出功能。
DCLW-C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。

三、主要技術性能：
■公稱通徑： DN4-DN200mm
■介質溫度：（-20-80）℃、（-20-120）℃、（-20-150）℃；
■環境溫度：（-20-55）℃；
■精度等級：±0.2%、±0.5%、±1%；
■輸出信號：電壓脈沖 、4～20mA二線制；
■供電電源：傳感器：+5V～+24VDC(外接) 變送器：+24VDC(外接)，流量計：3.0V鋰電池(內置)
■顯示方式：現場顯示，高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）所有有效數據掉電后保持10年不丟。
■本體材質：304、316L；
■葉輪材質：2Cr13（鍍鈦處理、雙相鋼）
■軸承材質：硬質合金;
■連接方式：螺紋、法蘭、法蘭夾裝、衛生卡箍接口；
■法蘭標準：國家標準
■工作壓力：1.6～42MPa(10-42MPa高壓需定做加工)；
■防護等級：IP65；防爆等級：ExdIICT6Gb；

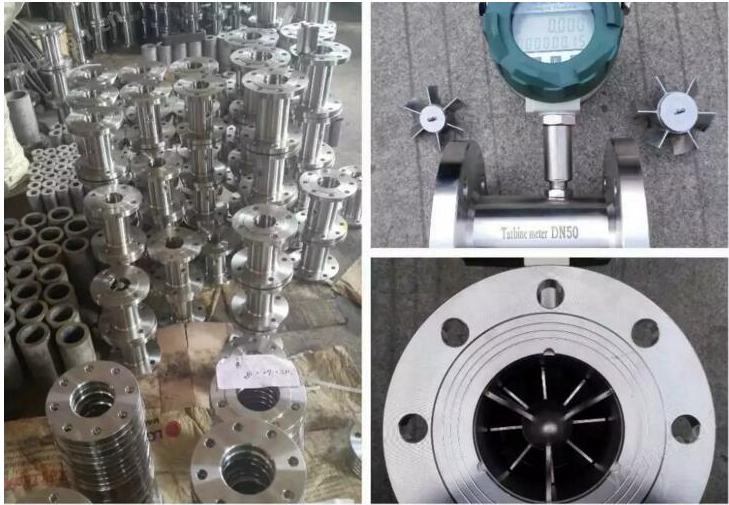

冷凝水流量計產品特點：
■傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能；
■結構簡單、牢固以及拆裝方便；
■測量范圍寬，下限流速低；
■壓力損失小，重復性好，精確度高，葉輪具有防腐功能；
■具有較高的抗電磁干擾和抗振動能力；

1.技術性能：表1

冷凝水流量計選型：

注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請在“公稱通徑”后加“（FL）”

例如，選用一臺法蘭連接式防爆型冷凝水流量計測量水，需要現場顯示并遠傳4-20mA信號，管道為DN40，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程。

冷凝水流量計安裝要求：
1、冷凝水流量計安裝采用法蘭連接、螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向*，且上游直管段應≥6DS，下游直管段應≥5DS（DS為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式。
