 VOCs有機污染物在線監測系統（CMS-6000)

  儀器介紹

      VOCs有機污染物在線監測系統是普瑞儀器根據國家對于VOCs排放標準的規定，通過對相關企業生產過程中的實際狀況，現場環境狀況，集合公司的技術研發團隊的智慧和力量研發出來的一款VOCs在線檢測系統。可以直接部署在企業生產現場，并且多點部署，分布在整個監控區域，構成VOCs在線監控網絡，通過監控平臺把控整個監控區域的VOCs排放狀況。

     儀器特點

  1、儀器穩定性和耐用性，能夠長時間24小時全天候不停機工作，符合高強度在線檢測要求。

  2、采用物聯網技術，可在檢測區域多地點安裝，實現區域聯網，多點監測，重點監控。

  3、采用了模塊化設計，可根據用戶的要求和現場環境定制功能，滿足客戶的要求

 系統組成

  系統組件一：CMS6000系列在線過程氣相色譜儀

  VOCs有機污染物在線監控系統的主要部件，主要是對采集到的有機廢氣進行分析，計算出其中VOCs物質的成分及含量，為企業VOCs的治理和排放提供切實的數據依據。

  系統組件二：溫壓流模組

溫壓流與采樣探頭相連接，對采集的氣體進行加熱、穩壓、穩流預處理，自帶截止閥反吹電磁閥，*終將采集的氣體平穩輸送到VOCs有機污染物在線監測系統中，提高數據監測的準確度。

  系統組件三：氫氣/空氣發生器

 在線系列氫氣發生器，為VOCs有機污染物在線監控系統提供高純氫氣，采用氫氧化鉀溶液為電解液，具有使用安全，維護方便等優點，可用高純氫氣鋼瓶代替。

  零級空氣發生器：采用、無油壓縮機、不銹鋼氣罐、高溫催化氧化爐、兩級干燥管等氣路組成。設有自動吸附排除空氣中烴類物質，為系統提供無油三級凈化空氣

  系統組件四：伴熱過濾一體化采樣探頭

  特殊設計的伴熱過濾一體化采樣探頭，由于不同行業的VOCs有機廢氣的成分不同，有些廢氣中含有水蒸氣或者煙塵等，會對實驗結果造成影響。針對這種情況特別設計的采樣探頭，內置過濾系統和伴熱系統，將采集的氣體過濾同時進行80℃高溫伴熱，讓采集到的廢氣順利進入溫壓流模組中。

  系統組件五：數據采集傳輸儀

  數據采集傳輸儀通過數字通道、模擬通道、開關量通道將VOCs在線監控系統的測試數據及運行狀態等信息進行存儲，并通過系統自帶的4G無線網絡模塊將數據信息通過4G網絡上傳到VOCs在線數據監測平臺上，監測平臺已可以通過4G網絡將控制命令傳輸?shù)綌?shù)據采集傳輸儀中，數據采集傳輸儀根據接收到的控制命令對VOCs在線監控系統的運行進行控制。

  系統組件六：4G無線網絡模塊

  由于VOCs有機污染物在線監控系統的安置地點因?yàn)榄h(huán)境限制，有些地點無法安裝有線網絡，所以單獨配置4G無線網絡模塊，讓VOCs在線監控系統通過4G無線網絡與VOCs監控平臺進行數據交換，更方便在多個地點搭建監控網絡。

  如果環境允許的情況下，可以通過有線網絡替換掉4G模塊，有線網絡的數據傳輸穩定性優于4G模塊。

     色譜峰圖

  《固定污染源排氣中非甲烷總烴的測定 氣相色譜法（HJ T 38-2017）》

空氣中50ppm甲烷+50ppm丙烷混合標氣色譜圖（單次測量）

含苯系物有機廢氣的測量周期會有所延長

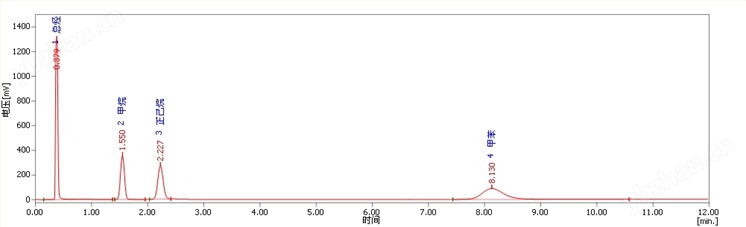

空氣中300ppm甲烷+300ppm正己烷+300ppm甲苯混合標氣色譜圖（單次測量）

     應用領域

  VOCs有機污染物在線監控系統在化工廠，藥廠、石化、印刷、噴涂等企業的高污染區域進行多點部署后，可以構成VOCs有機廢氣排放監控網絡，通過監控平臺對整個污染源區的VOCs排放狀況進行24小時不間斷監測，協助環保部門實時了解所轄區域的污染情況，并制定相應改善措施。
