PVC磁翻板液位計 返回列表頁

    PVC磁翻板液位計可廣泛使用在石油、化工、輕工、紡織、醫藥、城建、熱電、冶金、國防等工業中，及用于各種塔、罐、槽、箱、球罐等容器，發電行業高低加熱器、除氧器、水箱、酸、堿、鹽罐上液面位置的指示。該液位計由于介質置于密閉系統，顯示部分與介質*隔離，為石油化工裝置中的易燃、易爆介質和其他工業有毒、劇毒介質的液位指示提供安全可靠的檢測儀表，該液位計可實現遠距離液位報警與控制，配上信號變送器，可將液位轉換4-20mA標準直流信號輸出，實現遠距離顯示、檢測、記錄與控制，是一種可替代玻璃管式液位計較理想的更新換代液位系統。
本產品的多種特點：
適用范圍廣，能適用于任何場合的液位測量。有側裝式系列、頂裝式系列、浮球插入式系列。
結構簡單、密封點較小，使用安全可靠，安裝、維修方便。
雙色指示，連續直觀、醒目、測量范圍大，觀察方向可任意改變。
檢測功能齊全、配上液位報警形狀4-20mA直流信號變送器、可實現遠距離液位報警、指示、檢測、記錄與控制。
耐振動性優良，在液位波動的情況下同樣以正確指示液位。
PVC磁翻板液位計工作原理與結構：

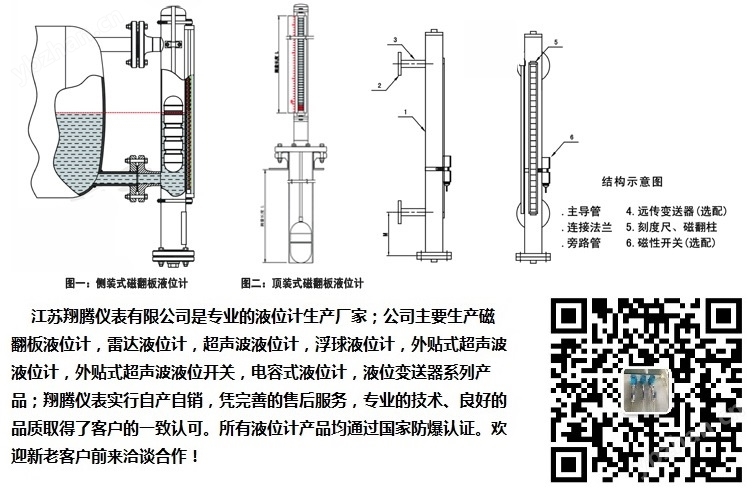

    結構見圖，有簡體、浮子、浮子室、法蘭、放氣螺栓。指示器，傳感器等部分組成。它經上、下過程連接法蘭安裝于容器的側面，根據浮子重量和浮子排開液體體積重量相等的原理。使裝有磁鋼的浮子在被測介質中隨游液位的變化而上下移動，浮子內磁鋼驅動顯示部分，當液位上升時將它翻成紅色一面向外，當液位下降時將它翻成白色一面向外，遠傳部分是將傳感器安裝于浮子室外側，由浮子內磁鋼驅動傳感器部分發生動作信號，顯示儀表或控制箱安裝于控制室內，使操作人員及時正確的掌握液位的變化情況。
遠傳變送液位裝置部分：
a.供電電源220VAC（50-60）HZ
b.輸出4-20mA.DC,帶上下限報警或上下限控制繼電器觸點動作。
c.環境溫度-40℃～+150℃
d.遠傳距離3KM（敷設電纜電容，電感量不超過0.04uf.2mH）
e.環境振動頻率≤25HZ振幅≤0.05mm
f.負載抗阻25Ω功耗<1.0w
g.防爆軟接頭M20*1.5陰螺紋(亦可按用戶要求配)
h.防爆型式隔爆型,隔爆本安型。

PVC磁翻板液位計用途與適用范圍:

注：對于含有固體懸浮雜質、鐵磁性雜質的容器我公司可提供過濾裝置。

 產品優勢
1.設計簡單、緊湊、堅固可靠、壽命長、免維護，能長年在戶外安裝使用；
2.測量管與液位顯示部分、液位發送器、報警開關在耐壓、耐氣上是*隔離的；
3.工作壓力范圍寬，耐壓≤16MPa；
4.工作溫度范圍寬，普通型≤350℃、遠傳型≤80℃、防腐型≤120℃
5.廣泛用于強腐蝕性、易燃、易爆、有毒等液位測量；
6.各型號均可選配一個或數個保持ON/OFF報警開關，實現高低液位自動報警；
7.各型號均可選配4-20mA液位傳感器，實現遠距離集中測量與控制。
應用領域
  XT-UHZ/C系列磁翻柱液位計能廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油品、液化氣、液氨、強酸堿液、發電廠鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器以及其他壓力容器內與 321 、304、321+內襯（F46、F4、PTFE）、316、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供用戶選擇，以適應不同場合、環境的要求。本安和隔爆二種形式的防爆類型可滿足不同使用場合的要求。
特殊要求
為滿足不同場合和環境的需要可附加如下選項：
1.各型號均可選配無源自保持ON/OFF報警開關，實現高低液位自動控制或報警；
2.各型號均可選配4-20mA液位傳感器，實現遠距離集中測量與控制。
3.液位計底部排污閥，方便使用中排污。

PVC磁翻板液位計選型

使用須知

1、液位計安裝必須垂直，以保證磁性浮子在主體管內上下運動自如。

2、液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物料。

3、液位計筒體周圍不允許有導磁體靠近，否則會直接影響液位計正常工作。

4、液位計出廠時一般不保溫，但可根據用戶需求代為保溫。如用戶自行采用伴熱管路時，必須選用非導磁材料。

5、為防止運輸途中磁性浮子在主體管內高速滑動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在引液管處，用戶在安裝使用前應先抽去卡絲方能安裝。

6、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，零位以上顯示白色

7、液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩地直入主體管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）

8、打開底法蘭，裝入磁性浮子時，應注意重端磁性一端向上，不能倒裝，液位計腔體內不能有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

9、根據介質情況，可定期清洗主體管，清除管內沉積物雜質。
