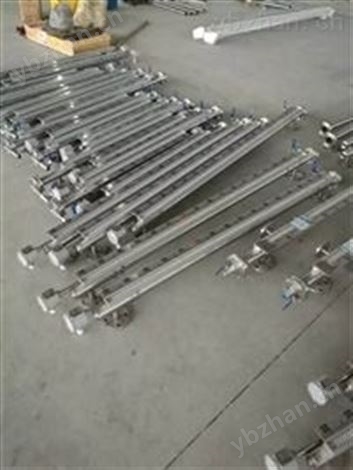

液化石油氣儲罐液位計-磁翻板液位計 返回列表頁

    液化石油氣儲罐液位計通過氣相和液相連接法蘭與容器相連接。根據浮力和磁耦合原理，測量筒內磁性浮子隨被測液面的升高（降低）驅動測量筒外部顯示器上的雙色翻柱旋轉80° 顯示紅色 （反向旋轉 180° 顯示白色）實現了測量和顯示被測液面位置的目的。每個磁翻柱為雙色軸向對稱結構，兩個磁翻柱間的間距為10mm，分別以白色和紅色來指示氣相部分和液相部分，可選擇下部白色表示液體部分上部紅色表示氣體部分，也可選擇下部紅色表示液體部分上部白色表示氣體部分。紅色與白色交接處就是液相和氣相的分界處。該液位計也能用于兩種不同密度介質的界面測量。

本產品符合HG/T2742-1995標準。
磁翻板液位計結構
（1）磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。配置上、下限開關輸出，可實現遠距離報警、限位控制。配置變送器，可實現液位的遠距離指示、檢測與控制。
（2）根據在容器安裝位置的不同，提供側裝和頂裝兩種形式。
（3）根據工作介質不同，提供不銹鋼和ABS工程塑料兩種材質；其中ABS特別適用于酸、堿等腐蝕性介質。

產品技術優點：
    XT-UHZ系列磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP 等材料及進口元件，具有非常好的可靠性和抗腐蝕性能。
液化石油氣儲罐液位計特點十分顯著：
1.設計簡單、緊湊、 堅固可靠、 壽命長、無維護工作量能長年在戶外安裝使用；
2.測量管與液位顯示部分、液位發送器、報警開關在耐壓、耐氣上是*隔離的；
3.工作壓力范圍寬，耐壓從真空到42MPa；
4.工作溫度范圍寬，適用于從-190～+450℃；
5.廣泛用于強弱腐蝕性、 易燃易爆、 毒性、強放射性、攪動的、污濁的液位測量；
6.各型號均可選配無源自保持 ON/OFF 報警開關，實現高低液位自動控制或報警；
7.各型號均可選配4～20mADC液位傳感器，實現遠距離集中測量與控制。
8.防爆等級：符合ExibⅡCT5要求。
磁翻板液位計選型要點：
（1）高溫不退磁：采用高磁性的磁鐵材質。
（2）高壓加界位：高壓不可怕，加厚浮球或浮球內加支架即可。但界位要求浮球很輕，這樣就不容易做成高壓的，往往里面用支架，浮球做的較長，還要保持精度。
（3）強腐蝕加高溫或高壓：強腐蝕一般金屬浮球襯塑、或者干脆用非金屬外殼的浮球。但加上高溫或高壓就難了。

結構原理

1、基本型液位計

    液位計以磁性浮子為測量元件，浮子在測量管內隨液位變化而上、下浮動，通過磁耦合作用，驅動指示器內紅、藍指示管翻轉180°。液位上升時，指示管由藍色或白色轉為紅色；下降時，由紅色轉為藍色或白色，從而實現液位的雙色顯示。當戒指溫度≥300℃時，采用白、藍色指示管。

2、報警器

     報警器由干簧管和防爆接線盒組成，緊固在測量管外側。報警器由磁性浮子驅動，輸出地報警開關信號傳遞給二次儀表，實現遠距離液位上、下限報警及燈光顯示。

3、變送器

      變送器由液位傳感器和轉換器兩部分組成。傳感器由裝在內徑20不銹鋼管內的若干干簧管和電阻組成，緊固在測量管外側。轉換器由電子模塊組成，安裝在傳感器的接線盒內。

     傳感器通過磁性浮子的耦合作用，將液體的變化轉換成電阻阻值的大小，經轉換器轉換為4~20mA.DC標準電流信號，送給二次儀表，實現遠距離液位數/模顯示。

技術參數
● 測量范圍：300～15000mm
● 準確度：  ±10mm，±16mm
● 翻柱直徑：10mm,16mm
● 工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁)
       防腐型≤0．6Mpa
● 介質密度：≥0．45g／cm3
● 介質密度差：≥0.15g／cm3(測量界位)
● 介質溫度：-20℃ +250℃(特殊要求可達450℃)
● 介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度
   低時易結品的介質，可根據用用戶要求選
   用加熱型夾套式液位汁。
● 環境振動：頻率≤25Hz，振幅≤0．5mm
● 跟隨速度：≤0.08m/s
● 本廠出廠連接法蘭尺寸：DN25，PNl.0(公制管)
● 連按法蘭：采用化工部1998年頒布的HG20592～20635-97法蘭標準，若采用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。

型號說明

XT-UHZ翻柱式磁浮子液位計   1  側裝式 2  頂裝式 安裝方式   1 1Cr18Ni9Ti 2 ABS 3 PP-R 主體材質   1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa 公稱壓力   1 基本型 2 帶上下限開關輸出 3 帶電遠傳(0～10mA輸出，220V，AC) 4 帶電遠傳(4～20mA輸出，24V，DC) 5 帶本安防爆型(4～20mA，24V，DC) 6 帶本安防爆型上下限開關輸出 類型   L 安裝間距(測量范圍)     L1 安裝深度(頂裝式(0～4000mm任選)     介質密度ρ(g/c)         2 2 1 1 =2500mm L1=3000mm ρ=0.8g/c 舉例
