    渦輪流量計價格

    參  考  價面議
    具體成交價以合同協議為準

    產品型號

    品       牌

    廠商性質生產商

    所  在  地淮安市

    聯系方式:張翔宇查看聯系方式

    更新時間:2025-07-01 17:06:16瀏覽次數:477次

    聯系我時,請告知來自 儀表網
    同類優質產品更多>
    渦輪流量計價格是吸取了國內外流量?jī)x表*技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體。

    渦輪流量計價格---江蘇翔騰儀表有限公司---您身邊的流量?jī)x表專家!

        渦輪流量計價格是吸取了國內外流量?jī)x表*技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用.若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表.

        XT-LWGY型傳感器是一種精密流量測量?jī)x表,與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的渦輪流量傳感器可以應用于制藥行業。一體化渦輪流量計結構為防爆設計,可以顯示流量總量,瞬時流量和流量滿度百分比。電池采用長效鋰電池,單功能積算表電池使用壽命可達5年以上,多功能顯示表電池使用壽命也可達到12個月以上。一體化表頭可以顯示的流量單位眾多,有立方米,加侖,升,標準立方米,標準升等,可以設定固定壓力、溫度參數對氣體進行補償,對壓力和溫度參數變化不大的場合,可使用該儀表進行固定補償積算。液體渦輪流量計的技術性能對于粘度較高的液壓油,機油,小口徑規格可以采用實流標定。

    渦輪流量計的安裝

            傳感器應安裝在便于維修,管道無振動、無強電磁干擾與 熱輻射影響的場所 。渦輪流量計的典型安裝管路系統如圖所示 。圖中各部分的配置可視被測對象情況而定 ,并不一定全部都需要 。渦輪流量計對管道內流速分布畸變及旋轉流是敏感的,進入傳感器應為充分發展管流 ,因此要根據傳感器上游側阻流件類型配備必要的直管段或流動調整器,如表所示。 若上游側阻流件情況不明確 ,一般推薦 上游直管段長度不小于20D,下游直管段長度不小于5D,如安裝空間不能滿足上述要求 ,可在阻流件與傳感器之間安裝流動調整器 。傳感器安裝在室外時,應有避直射陽光和防雨淋的措施。

    連接管道的安裝要求

             水平安裝的傳感器要求管道不應有目測可覺察的傾斜(一般在5°以內),垂直安裝的傳感器管道垂直度偏差亦應小于5°,垂直安裝時流體方向必須向上。 需連續運行不能停流的場所,應裝旁通管和可靠的截止閥(見圖),測量時要確保旁通管無泄漏。 在新鋪設管道裝傳感器的位置先介入一段短管代替?zhèn)鞲衅鳎?ldquo;掃線”工作完畢確認管道內清掃干凈后, 再正式接入傳感器。由于忽視此項工作,掃線損壞傳感器屢見不鮮。 若流體含雜質,則應在傳感器上游側裝過濾器,對于不能停流的,應并聯安裝兩套過濾器輪流清除雜質,或選用自動清洗型過濾器。若被測液體含有氣體,則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣 口要通向安全的場所。 若傳感器安裝位置處于管線的低點,為防止流體中雜質深沉滯留,應在其后的管線裝排放閥,定期排放沉淀雜質。流量調節閥應裝在傳感器下游,上游側的截止閥測量時應全開,且這些閥門都不得產生振動和向外泄漏。對于可能產生逆向流的流程應加止回閥以防止流體反向流動。傳感器應與管道同心,密封墊圈不得凸入管路。液體傳感器不應裝在水平管線的zui高點,以免管線內聚焦的氣體(如停流時混入空氣)停留在傳感器處,不易排出而 影響測量。傳感器前后管道應支撐牢靠,不產生振動。對易凝結流體要對傳感器及其前后管道采取保溫措施。

    測量范圍

    儀表口徑
    (mm)
    正常流量范圍
    (?/h)
    擴展流量范圍
    (?/h)
    常規耐受壓力
    (MPa)
    制耐壓等級(MPa)
    (法蘭連接方式)
    zui大壓力損失
    (MPa)
    DN4 0.04~0.46.312、16、250.12
    DN6 0.06~0.66.312、16、250.08
    DN10 0.15~1.56.312、16、250.05
    DN15 0.4~86.3、2.5(法蘭)4.0、6.3、12、16、250.035
    DN20 0.45~96.3、2.5(法蘭)4.0、6.3、12、16、25
    DN25 0.5~106.3、2.5(法蘭)4.0、6.3、12、16、25
    DN32 0.8~156.3、2.5(法蘭)4.0、6.3、12、16、250.025
    DN40 1~206.3、2.5(法蘭)4.0、6.3、12、16、25
    DN50 2~402.54.0、6.3、12、16、25
    DN65 4~702.54.0、6.3、12、16、25
    DN80 5~1002.54.0、6.3、12、16、25
    DN100 10~2001.64.0、6.3、12、16、25
    DN125 13~2501.62.5、4.0、6.3、12、16
    DN125 15~3001.62.5、4.0、6.3、12、16
    DN200 40~8001.62.5、4.0、6.3、12、16

    特點

       高精確度,一般可達±0.5%R、±1.0%R

       重復性好,短期重復性可達0.05% - 0.2%

       輸出脈沖頻率信號,適于總量計量及與計算機連接,無零點漂移,抗*力強。

       合適介質:液體(水,柴油,汽油,植物油,航空煤油等)

       結構緊湊輕巧,安裝維護方便

       耐壓等級高 (zui高可定制25Mpa)

       壓力損失小,流通能力強

       抗震動性能強

      基本參數:

       執行標準:渦輪流量傳感器(JB/T9246-1999)儀表口徑及連接方式:4、6、10、15、20、25采用螺紋連接

      (15、20、25)32、40、50、65、80、100、125、150、200采用法蘭連接

       精度等級:1%R,0.5%R,

       量程比:1:10;1:15;

       傳感器材質:304不銹鋼、316L不銹鋼等

       使用條件:介質溫度:-20-120° 環境溫度:-20-60°

       相對濕度:5%-9% 大氣壓力:86Kpa-106 Kpa

       信號輸出功能:脈沖信號、4-20mA信號

       通訊輸出功能:RS485通訊,HART協議

       工作電源:外電源:+24VDC±15%,適用于4-20mA信號輸出,脈沖輸出,RS485等

       內電源:1組3.0V鋰電池,電池電壓2.0V-3.0V時均可正常工作。

       防爆等級:ExiaⅡCT4或者ExdⅡBT6

       防護等級:IP65

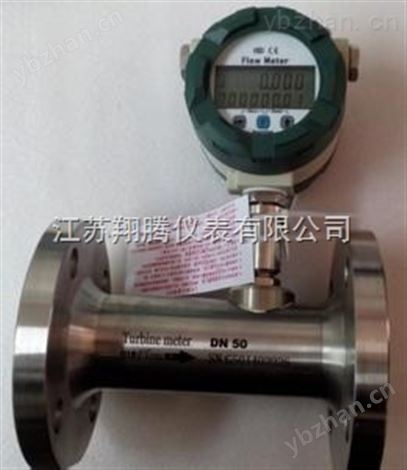

       智能一體化渦輪流量計

      高清晰液晶顯示器,同時顯示瞬時流量(4為有效數字)及累積流量(4為有效數字,帶清零功能)。所有數據掉電后保持10年不丟。

      該類渦輪流量計按照供電方式和是否具備遠傳信號輸出可分為:LWGY-B型和LWGY-C型

      1、LWGY-B型:供電電源采用3.0V10AH鋰電池(可連續運行四年以上,無信號輸出功能。

    ■主要技術指標

    基本配置

    指標性能

    TBS型

    TBL型

    TBT型

    總量顯示

    +進制7位,±1個顯示單位



    +進制6位,±1個顯示單位

    瞬時量顯示

    +進制5位,±0.1%±1個顯示單位

    指針指示百分比



    脈沖當量設定范圍

    1~9999



    1~9999

    脈沖信號輸出

    矩形波 低電平:≤1V

    高電平:供電電壓VDD-2V(負載阻抗3kΩ)

    失電數據保護時間

    5年



    5年

    環境溫度

    -10~60℃

    相對濕度

    ≤85%

    供電電壓

    24VDC±10%

    耗電功率

    2.5W

    2W

    2W

    重量

    約2.5kg

    約2.8kg

    約2.3kg

    可選的配置

    電流輸出

    電流信號

    4~20mA標準電流信號(或1-5V用戶特殊訂貨)

    輸出電流基本誤差限

    0.3%F.S

    輸出電流信號反應時間

    ≤0.5s

    負載電阻

    250Ω

    恒流性能

    ≤±0.15%/△250Ω

    RS485輸出

    (僅適用于TBS型)

    MODBUS協議

    防爆

    防爆等級

    dIIBT4

     儀表類型
    A  現場顯示型
    本智能流量計是采用*單片微機技術設計的新型流量計顯示儀表,與脈沖信號輸出的流量傳感器(如渦輪、旋渦)配套。可顯示瞬時流量和累計總量。累計流量:八位數字,小數點后面3位有效數字。瞬時流量:六位數字,可顯示出每升的變化。顯示精度:±1個顯示單位。信號輸出:脈沖輸出:1~3000Hz外供+12~+24VDC電源 電流輸出:4~20mA外供+24VDC電源(兩線制)內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示,隔爆型。小信號切除功能。

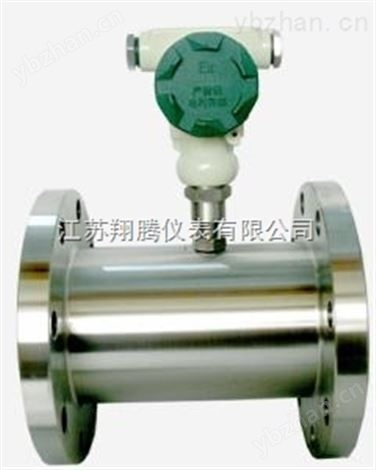

    B  脈沖輸出型
    工作電壓:+12VDC或+24VDC兩種(客戶定貨前必須選定一種供電電源)。信號傳輸距離:小于250米。輸出信號:方波信號幅值:+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝:放大器和渦輪流量傳感器連接為M16×1.5螺紋,渦輪流量傳感器安裝完后,把放大器擰到渦輪流量傳感器上,用手?jǐn)Q到感覺放大器到底后再把鎖緊螺母帶緊。接線:脈沖輸出型放大器對外引線為三根,紅線、白線和屏蔽。紅線接正電源,白線為脈沖輸出和其它顯示儀或設備連接,屏蔽接地。


    C  4~20mA輸出型
    工作電壓:外供電+24VDC(兩線制)輸出信號:4~20mA或1-5V、4mA對應渦輪流量傳感器零流量,20mA對用渦輪流量傳感器zui大流量,流量范圍見渦輪流量傳感器銘牌。信號傳輸距離:小于250米。安裝:渦輪流量傳感器安裝完后,把放大器擰到渦輪流量傳感器接頭處(m16×1.5螺紋),用手?jǐn)Q到感覺放大器已經到底后把鎖緊螺母帶緊。接線:4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線,白線為信號線。

    D 分體遠傳顯示型
    工作電壓:外電源供電220VAC信號傳輸距離:小于250米顯示儀瞬時四位:累計總量九位顯示顯示儀尺寸:橫式:160mm×80mm豎式:80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接. 繼電器輸出可實現上下限報警、批量控制、定量控制等。

    型號和規格

    型號

    規格代號

    說明

    XT-LW



    G

    傳感器



    Q

    氣體



    Y

    液體



    公稱通徑

    -2

    2mm(管螺紋G3/8″)

    -4

    4mm(管螺紋G1/2″)

    -6

    6mm(管螺紋G1/2″)

    -10

    10mm(管螺紋G1/2″)

    -15

    15mm(管螺紋G1″)

    -25

    25mm(管螺紋G11/4″)

    -40

    40mm(法蘭型)

    -50

    50mm(法蘭型)

    -80

    80mm(法蘭型)

    -100

    100mm(法蘭型)

    -150

    150mm(法蘭型)

    -200

    200mm(法蘭型或者插入式)

    -250

    250mm(法蘭型或者插入式)

    -300

    300mm(法蘭型或者插入式)



    精度等級

    A

    精度1%

    B

    精度0.5%

    C

    精度0.2%



    信號輸出

    M

    一體化液晶顯示并帶4~20mA電流輸出

    J

    配套流量積算儀分體顯示

    S

    配套流量積算儀分體顯示并輸出4~20mA

    I

    4~20mA電流輸出

    T

    一體化液晶顯示

    P

    脈沖輸出



    公稱壓力

    C1

    PN1.6MPa

    C2

    PN2.5MPa

    C3

    PN4.0MPa

    C4

    PN6.3MPa

    C5

    PN16MPa

    C6

    PN25MPa

    C7

    PN40MPa

    防爆要求

    /NE

    不防爆

    /EX

    防爆等級dⅡBT4

    溫度要求

    /NE

    常溫

    /HE

    120℃≥高溫≥150℃

    其它要求

    /□

    在訂貨時注明
