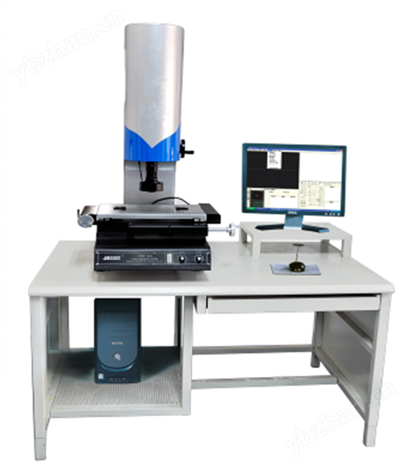

VMS-3020全自動大平臺影像測量儀返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地深圳市

在線詢價加入對比查看聯系電話

聯系方式：呂小姐查看聯系方式

更新時間：2022-10-30 11:38:18瀏覽次數：204次

聯系我時，請告知來自儀表網

該儀器適用于以二坐標測量為目的的一切應用領域，在機械、電子、儀表、塑料等行業被廣泛應用。
本儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；備有RS-232接口，與計算機連接后，采用專門Quickmeasuring測量軟件軟件可對測繪圖形進行處理及輸出；采用彩色CCD攝像機、變焦物鏡作為測量瞄準系統；由二坐標工作臺、光柵尺與數據處理器組成數字測量及數據處理系統。

>>>附件1：儀器配置表

機型	VMS -3020
CCD	美國TEO
鏡頭	定格定倍
軟件	QUICKMEASURING測量軟件（含視頻卡、光盤及加密鎖）
光柵尺	0.5um解析度
LED光源	LED白色冷光源

導軌	中國臺灣上銀
鑄件工作臺	JATEN，鑄鐵烤漆
基座	大理石（花崗巖），山東濟南青
定位尋邊裝置	激光定位，找測量位置方便快捷

>>>附件2：連接計算機建議配置

配件名稱	品牌?品級
CPU	INTEL G1620或G1630
內存	DDR3 2G
主板	技嘉H61M-S2PH
硬盤	WD 500G
光驅	DVD-ROM
機箱電源	金河田8531+355W
鍵盤鼠標	金河田光電套裝
顯示器	DELL 21.5寸正屏

1、QUICKMEASURING幾何量測軟件的設計是簡單易學的——架構在微軟的WINDOWS平臺上，如同WORD或EXCEL應用軟件一樣，整合了多種應用設計，呈現在全新組合的QUICKMEASURING量測軟件上。
2、QUICKMEASURING提供了多種幾何運算的功能——您可以借助各種直覺式的功能鍵輕易地在您的工件上取得信息并執行各種幾何運算，來獲得您所需要的坐標、尺寸及外觀圖等信息。
3、QUICKMEASURING的程序易于編輯——QUICKMEASURING使用教導式程序編輯，在量測過程中自動紀錄撰寫，量測完成則程序亦編輯完成。程序可被儲存、呼出及再執行。您亦可輸入DXF檔案到QUICKMEASURING并快速轉換成QUICKMEASURING可執行的程序。
4、QUICKMEASURING可自動紀錄量測結果——量測完成后，您可通過量測信息及影像工具獲得您想要的數據，或計算、重組及儲存這些數據。
5、QUICKMEASURING可進行最少取點或多點量測——在幾何運算上，各種量測功能被定義了最少取點數，例如兩點取線。但您也可以通過多點輸入功能鍵額外取點，而獲得更精確的量測值。
6、QUICKMEASURING可將既存單元組合成新的單元——利用單元構成功能鍵的搭配，您可輕易的由已存的單元衍生出其它的新單元。
7、QUICKMEASURINGS可輕易建立參考坐標系——借助軸補正及原點歸零，您可建立一個使用坐標系。QUICKMEASURING 允許您在同一個量測過程中設定多個參考原點，并可任意各量測單元與各參考原點的關聯。
8、 “瀏覽”窗口：可觀察工件的全圖形并具有類似AUTOCAD的縮放功能。
9、在“瀏覽”視圖中進行標注：可以直接在“瀏覽”視圖中進行尺寸的標注。
10、“地圖”窗口：可把所拍工件局部照片精密的整合成工件全圖，并保存為高像素的照片。還可打開以前所拍的地圖，直接進行繪圖、標注、修改等操作。
11、亞像素找邊：讓軟件實時刷新,實時跟蹤鼠標，自動捕捉鼠標離最清晰邊緣的最近點，更大程度的節約測繪時間。
12、自定義圓：可按客戶需要自定義標準的圖。再以標準的圓和影像中的工件作對比，從而找到工件與標準圖形之間的誤差。
13、自定義線段：客戶自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件作重迭對比，從而找到工件與標準圖形之間的誤差。
14、標注：可測量平面上的任何幾何尺寸（直徑、半徑、角度、兩線距離、點到線的距離、兩圓間距等等）。
15、自設客戶坐標：可根據需要在影像中的實際工件上自行設定坐標原點（0，0），再以（0，0）點為基準在畫面任一點上標示該點X，Y坐標位置。
16、抄數：可將產品外形描出，描出的圖形可轉入AUTOCAD形成工程圖。
17、形位公差：真圓度，真直度，同心度，可計算出產品上圓形真圓度、直線邊真直度及兩圓心的同心度。
18、設置公差：可設置產品的實際尺寸超出范圍，超出則以紅色背景警示。或停止工作，測試0K后再執行下一步。
19、發送至AUTOCAD：可將實時影像中按實際工件外形所描繪的像素直接輸出到AUTOCAD中成為工程圖。
20、打開“PDF文檔”：除了可打開DXF文檔外,還可打開PDF文檔。
21、保存高像素照片：可保存下更清晰的測繪圖元及產品照片。可以更大倍數的在看圖軟件中觀察所保存的圖片。

VMS-3020技術參數

名稱		參數
工作臺	金屬臺面尺寸(mm)	506×356
	玻璃臺面尺寸:(mm)	350 ×280
	X坐標行程:(mm)	300
	Y坐標行程：(mm)	200
	儀器外形尺寸(長)Х(寬)Х(高) mm：	780 Х 600 Х1060
	儀器重量（kg）：	200
Z坐標升降行程:(mm)：200(包括調焦) 工作距離（mm）：92 X、Y、Z數顯分辨率：0.0005 mm X、Y坐標示值誤差：≤（3+L/200）um
影像系統	攝影機：美國TEO CCD 變焦物鏡倍率：0.7～4.5X 視頻總倍率：30X～230X 物方視場：7～1.1mm
照明	表面光源與透射光源均用LED，亮度可調
電源	180V（AC）～260V（AC） 50HZ
測量軟件	標配自動測量軟件，可自動尋邊，去毛刺，可測點，線，圓，角度，圓心距，擺正等。
