測量原理 ZH-CM含水監測儀是通過電磁波發射器將電能以穩頻恒幅的電磁波發射到油水混合液中，再根據混合液吸收電能的差異來檢測原油含水率。由于電磁波通過介質時會或多或少地被吸收，因此出射電磁波的能量總是小于入射電磁波的能量，這種能量的減少服從郎伯—貝爾定律（J.H.Lambert - A.Beer）：電磁波的輸入波強在吸收介質中是隨介質的分子數與吸收系數之積按指數規律變化的。原油和水的吸收系數基本不變，而原油的相對分子質量小于水的相對分子質量，因此電磁波的輸入波強近似地只與計量點附近的水集聚量按指數規律變化。微處理電路采用工業級16位AD芯片采集變化的電流，經放大電路放大信號，CPU將信號轉換處理、線性校正后輸出一個與含水率相對應的標準4～20Ma電流信號（或RS485數字信號） 測量特點 實時在線測量，采樣頻率高，工作穩定； 全量程監測，測量精度高、性能穩定； 微波穿透介質能力強，獲取信號精確，不受粘度、密度、壓力等因素影響； 具有溫度補償功能，可應用在惡劣的工業現場 ； 結構簡單、牢靠，無機械傳動部件，不存在結構件故障； 安全防爆、可靠性高、適應性強、體積小、耗電少、對人體無害； 技術參數 測量范圍：低量程、中量程、高量程、全量程；
（0—3%、0—10%、0—20%、0—40%、0—60%、0—99%） 測量精度：0—3% ： ±0.1% ；
0—10%： ±0.3% ；
0—20%： ±0.6% ；
0—40%： ±1.2% ；
0—60%： ±2% ；
0—99%：±3% ； 供電電壓：DC24V±0.5V； 功 耗：≤15W ； 信號傳輸：4~20mA模擬信號（三線制）；
RS485總線通訊（標準Modbus 協議） 介質壓力：≤8Mpa ； 介質溫度：+35℃～+125℃ ； 環境溫度：–40℃～+100℃ 電纜接口規格：M20*1.5 ； 電纜傳輸長度：模擬信號傳輸<300米 ；

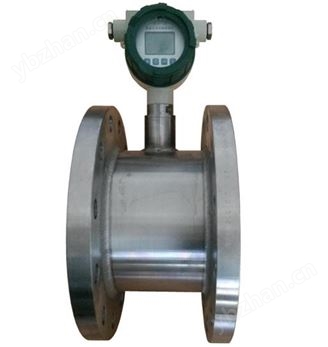

RS485總線傳輸<1000米； 電纜型號：建議使用RVVP 4×1.0mm2 ； 防爆標志：ExDIIBT4 ； 應用 含水監測儀廣泛應用于油田井口產液量計量、計量站、聯合站、輸油管線、煉油廠、石化廠、三相計量裝置、銷售計量等生產過程場合油中含水量的計量。 安裝方式 ZH-CMGH型：管線式原油含水監測儀；適用于3寸以上的輸油管線。 |
