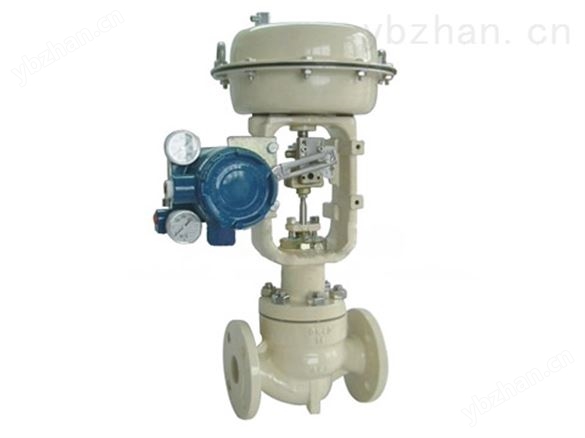

氣動薄膜單座調節閥概述：

DJHP系列氣動薄膜單座調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。可選擇多彈簧氣動簿膜機構或電動執行機構等。

氣動薄膜單座調節閥技術參數及性能：

閥體部分：

閥體型式：	直通鑄造球型閥
公稱通徑：	DN20 、25 、32 、40 、50 、65 、80 、100 、200
公稱壓力：	PN 1.6、2.5、4.0、6.4、10.0Mpa
	ANSI 150、300、 600Lb
	JIS 10K、20K、30K、40K
連接方式：	法蘭：FF、RF、RTJ、等
	螺紋：（適用于 1”以下）
	焊接：SW、BW
法蘭距：	符合IEC 534
閥蓋形式：	標準型、加長型（散熱、低溫、波紋管密封）
填　　料：	V型聚四氟乙烯、柔性石墨填料等
密封墊：	金屬夾石墨密封墊、聚四氟乙烯墊
執行機構：	氣動：多彈簧執行機構 、單彈簧執行機構
執行機構：	電動：3810L系列、PSL系列

閥內部件：

閥芯型式：	單座柱塞
流量特性：	等百分比、線性、快開
內件材質：	標準材質組合及使用溫度、壓力范圍請參閱附錄

表1．可提供的用戶選擇

閥體	型式	直通	閥蓋	型式	標準、加長型
	材質	WCB、WC9、304、316等		材質	WCB、WC9、304、316等
閥芯	特性	直線、等百分比、快開	填料	“V”型PTFE、柔性石墨、波紋管
	材質	304、304+STL/PTFE、316、316+STL/PTFE
執行器	氣動:見表8
	電動:見表7
定位器	電氣閥門定位器、智能型數字定位器
附件	電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等

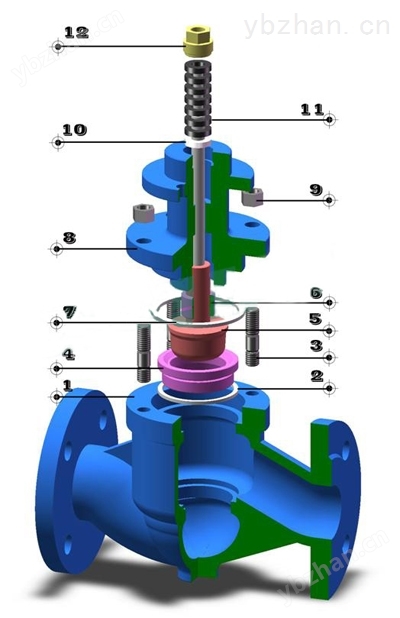

氣動薄膜單座調節閥材料及內部結構

表2．本體材質為碳鋼

1	閥體	WCB	LCB	WC9
2	墊片	316+石墨/PTEF
3	螺栓	35	40MnB	25Cr2Mo1VA
4	閥座	304	304	304
5	閥芯（桿）	304	304	304
6	墊片	316+石墨/PTEF
7	導向套	304	304	304
8	閥蓋	WCB	LCB	WC9
9	螺母	25	35	25Cr2Mo1VA
10	填料墊	304	304	304
11	填料	PTFE/柔性石墨
12	壓套螺母	304	304	304

表3．本體材質為不銹鋼

1	閥體	CF8	CF8M	CF3M
2	墊片	316+石墨/PTEF
3	螺栓	304	316	316L
4	閥座	304	316	316L
5	閥芯（桿）	304	316	316L
6	墊片	316+石墨/PTEF
7	導向套	304	316	316L
8	閥蓋	CF8	CF8M	CF3M
9	螺母	304	316	316L
10	填料墊	304	316	316L
11	填料	PTFE/柔性石墨
12	壓套螺母	304	316	316L

注：

1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。

2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。

3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。

氣動薄膜單座調節閥可提供的控制閥流量特性

氣動薄膜單座調節閥_等百分比

等百分比特性閥瓣

氣動薄膜單座調節閥_直線特性

直線特性閥瓣

氣動薄膜單座調節閥_快開特性

快開特性閥瓣

表4．ZJHP系列氣動薄膜單座調節閥尺寸及縮腔型內件與行程額定Cv值：

閥門尺寸inch(mm)	閥芯尺寸	額定行程	額定Cv值
			閥門開度%行程
			等百分比特性					直線特性
			10%	30%	50%	70%	99%	10%	30%	50%	70%	99%
3/4 (20)	8	16	0.09	0.17	0.34	0.95	1.6	0.27	0.68	1.09	1.49	1.8
	10		0.14	0.27	0.53	1.48	2.5	0.42	1.06	1.69	2.32	2.8
	15		0.22	0.43	0.85	2.37	4	0.67	1.66	2.65	3.65	4.4
	20		0.34	0.68	1.35	3.74	6.3	1.05	2.60	4.16	5.72	6.9
1 (25)	15	16	0.22	0.43	0.85	2.37	4	0.67	1.66	2.56	3.65	4.4
	20		0.34	0.68	1.35	3.74	6.3	1.05	2.60	4.16	5.72	6.9
	25		0.55	1.08	2.14	5.93	10	1.67	4.15	6.64	9.11	11
1 1/4 (32)	20	25	0.34	0.68	1.35	3.74	6.3	1.05	2.60	4.16	5.72	6.9
	25		0.55	1.08	2.14	5.93	10	1.67	4.15	6.64	9.11	11
	32		0.87	1.73	3.42	9.49	16	2.67	6.63	10.62	14.58	17.6
11/2 (40)	25	25	0.55	1.08	2.14	5.93	10	1.67	4.15	6.64	9.11	11
	32		0.87	1.73	3.42	9.49	16	2.67	6.63	10.62	14.58	17.6
	40		1.36	2.72	5.35	14.82	25	4.17	10.37	16.59	22.79	27.5
2 (50)	32	25	0.87	1.73	3.42	9.49	16	2.67	6.63	10.62	14.58	17.6
	40		1.36	2.72	5.35	14.82	25	4.17	10.37	16.59	22.79	27.5
	50		2.18	4.32	8.54	23.71	40	6.67	16.68	26.56	36.46	44
2 1/2 (65)	40	40	1.36	2.72	5.35	14.82	25	4.17	10.37	16.59	22.79	27.5
	50		2.18	4.32	8.54	23.71	40	6.67	16.58	26.56	36.46	44
	65		3.34	6.81	13.45	37.35	63	10.47	20.01	41.63	57.17	69
3 (80)	50	40	2.18	4.32	8.54	23.71	40	6.67	16.58	26.56	36.46	44
	65		3.34	6.81	13.45	37.35	63	10.47	26.01	41.63	57.17	69
	80		5.45	10.81	21.36	59.28	100	16.69	41.46	66.37	91.14	110
4 (100)	65	40	3.34	6.81	13.45	37.35	63	10.47	26.01	41.63	57.17	69
	80		5.45	10.81	21.36	59.28	100	16.69	41.46	66.37	91.14	110
	100		8.72	17.29	34.17	94.85	160	26.70	66.34	106.2	145.8	176
5 (125)	80	60	13.62	10.81	21.36	59.28	100	16.69	41.46	66.37	91.14	110
	100		21.80	17.29	34.17	94.85	160	26.70	66.34	106.2	145.8	176
	125		13.62	27.06	53.40	148.2	250	41.72	103.7	165.9	227.9	275
6 (150)	100	60	21.80	17.29	34.17	94.85	160	26.70	66.34	106.2	145.8	176
	125		13.62	27.06	53.40	148.2	250	41.72	103.7	165.9	227.9	275
	150		21.80	43.23	85.42	237.1	400	66.75	165.85	265.5	364.6	440
8 (200)	125	60	13.62	27.06	53.40	148.2	250	71.72	103.7	165.9	227.9	275
	150		21.80	43.23	85.42	237.1	400	66.75	165.85	265.5	364.6	440
	200		34.34	68.08	134.5	373.5	630	104.7	260.1	416.3	571.7	690

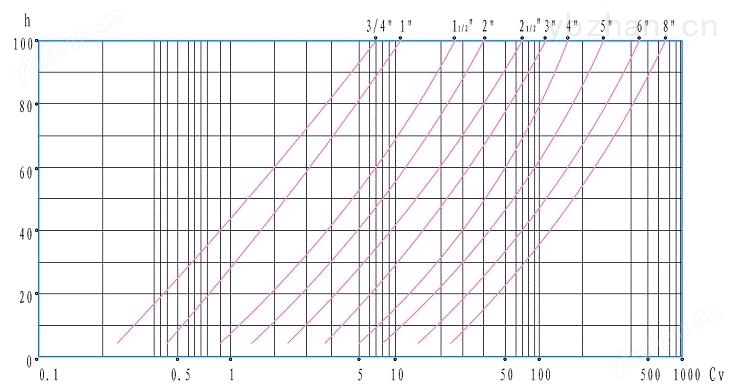

圖1.ZJHP系列氣動薄膜單座調節閥 等百分比特性曲線

氣動薄膜單座調節閥_等百分比特性曲線圖

圖2.ZJHP系列氣動薄膜單座調節閥 直線特性曲線

氣動薄膜單座調節閥直線特情曲線圖

氣動薄膜單座調節閥允許壓差：

表5.多彈簧薄膜式執行機構 單位：Mpa

氣行機構規格	氣源壓力Kpa	彈簧范圍Kpa	閥芯尺寸 Inch(mm)
氣行機構規格	氣源壓力Kpa	彈簧范圍Kpa	3/420	125	1 1/432	1 1/240	250	2 1/265	380	4400	5125	6150	8200
ZHB22	140	20～100	1.17	0.75	-	-	-	-	-	-	-	-	-
	240	40～200	2.73	1.75	-	-	-	-	-	-	-	-	-
	300	80～240	5.85	3.75	-	-	-	-	-	-	-	-	-
ZHB23	140	20～100	1.64	1.05	0.63	0.4	0.26	-	-	-	-	-	-
	240	40～200	3.82	2.45	1.49	0.96	0.61	-	-	-	-	-	-
	300	80～240	8.19	5.24	3.19	2.05	1.31	-	-	-	-	-	-
ZHB34	140	20～100	-	-	1.02	0.66	0.42	0.24	0.16	0.10	-	-	-
	240	40～200	-	-	2.38	1.53	0.98	0.58	0.38	0.24	-	-	-
	300	80～240	-	-	5.12	3.28	2.10	1.24	0.82	0.52	-	-	-
ZHB45	140	20～100	-	-	-	-	-	0.40	0.26	0.17	0.11	0.07	0.02
	240	40～200	-	-	-	-	-	0.93	0.61	0.39	0.25	0.17	0.07
	300	80～240	-	-	-	-	-	1.98	1.32	0.84	0.54	0.37	0.16

※以上推薦使用壓差等只是相對而言，針對各種壓差會有多種配置組合，對于復雜的控制系統請您與我們技術部門聯系，我們有多年的過程控制產品生產的經驗，為您提供更合理的執行機構配置。

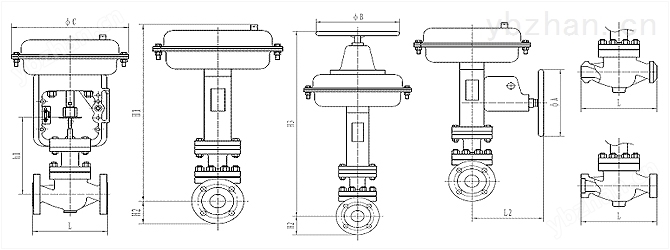

表6-配置ZH系列氣動執行機構控制閥外形尺寸單位: mm

氣動薄膜單座調節閥外形尺寸圖

閥門尺寸		L						H1	H2	h1	H3	C	B	A	L2	執行機構
inch	mm	ANSI150 PN16、25		ANSI300 PN40		ANSI600PN64、100		H1	H2	h1	H3	C	B	A	L2	執行機構
3/4	20	184	7.25	184	7.25	206	8.12	425	53	213	704	288	200	200	289	ZHB-22
1	25	184	7.25	184	7.25	210	8.25	435	58	218	710	288	200	200	289	ZHB-22
1 1/4	32	200	7.87	200	7.87	251	9.88	448	70	231	722	288	200	200	289	ZHB-22
1 1/2	40	222	8.75	222	8.75	251	9.88	448	75	231	722	288	200	200	289	ZHB-23
2	50	254	10	254	10	286	11.25	487	83	255	740	288	200	200	289	ZHB-23
2 1/2	65	276	10.88	276	10.88	311	12.25	628	93	311	884	360	355	355	347	ZHB-34
3	80	298	11.75	317	12.50	337	13.25	645	98	328	902	360	355	355	347	ZHB-34
4	100	352	13.88	368	14.50	394	15.50	656	115	328	913	360	355	355	347	ZHB-34
5	125	420	16.53	400	15.75	500	19.69	806	125	389	1274	470	570	570	476	ZHB-45
6	150	451	17.75	473	18.62	508	20.00	857	143	440	1325	470	570	570	476	ZHB-45
8	200	600	21.38	568	22.38	610	24	926	180	514	1394	470	570	570	476	ZHB-45

※由于產品改進和技術創新或者一些特殊要求，各種閥門的連接尺寸可能會有所變化，請聯系我們技術部門，以得到的產品資料。我們也可按照你的現場要求定做特殊的結構尺寸的閥門。閥門的法蘭焊接坡口等尺寸連接按照各種標準的想關要求。

一、氣動薄膜調節閥概述

　　氣動薄膜調節閥采用雙導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數加如壓力、流量、溫度、液位保持在給定值。特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有 PN10 、 16 、 40 、 64 ；閥體口徑范圍 DN20~200 。適用流體溫度由 -200℃ ~+ 560℃ ，其范圍內多種檔次。泄漏量標準有 II 級或 IV 級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

二、氣動薄膜調節閥主要零件材料

本體材質為碳鋼					本體材質為不銹鋼
1	閥體	WCB	LCB	WC9	1	閥體	CF8	CF 8M	CF 3M
2	閥座	304	304	304	2	閥座	304	316	316L
3	閥芯	304	304	304	3	閥芯	304	316	316L
4	導向套	304	304	304	4	導向套	304	316	316L
5	閥蓋	WCB	LCB	WC9	5	閥蓋	CF8	CF 8M	CF 3M
6	閥桿	304	304	304	6	閥桿	304	316	316L
7	填料	PTFE/ 柔性石墨			7	填料	PTFE/ 柔性石墨
8	彈簧	65Mn			8	彈簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

三、

注：常溫型：常溫型工作溫度 -20-+ 200℃ ，泄露等級為 Ⅳ 級。
高溫型閥蓋增設散熱片，可用于介質溫度 -60-+ 450℃ 的場合。
波紋管密封型對上下移動的閥桿形成*的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于 -196℃ 深冷場合。

四、氣動薄膜調節閥主要技術參數

公稱通徑 DN （ mm ）		20	25	32	40	50	65	80	100	125	150	200
額定流量系數 KV	直線	7.6	12.1	19.4	30.3	48.3	75.9	121	193.6	302.5	484	759
	等百分比	6.9	11	17.6	27.5	44	69.3	110	176	275	440	693
執行機構 型號	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
額定行程 L （ mm ）		16		25			40			60
膜片有效面積 Ae （ cm2 ）		280		400			600			1000
公稱壓力 PN （ MPa ）		1.6 2.5 4.0 6.4 10.0
固有流量特性		直線等百分比
固有可調比 R		50 ： 1
信號范圍 Pr （ KPa ）		20-60 、 20-100 、 40-200 、 60-100 、 80-240
氣源壓力 Ps （ MPa ）		0.14 、 0.25 、 0.28 、 0.40

五、氣動薄膜調節閥性能指標

序號	項目			標準型調節閥		散熱、低溫型調節閥
序號	項目			不帶定位器	帶定位器	不帶定位器	帶定位器
1	基本誤差＜（ % ）			±5	±1	±15	±4
2	回差＜（ % ）			3	1	10	3
3	死區＜（ % ）			3	0.4	8	1
4	始終點偏差＜（ % ）	氣開	始點	±2.5	±1	±6	±2.5
		氣開	終點	±5		±15
		氣關	始點	±5		±15
		氣關	終點	±2.5		±6
5				±2.5	+2.5	+6	+2.5

六、氣動薄膜調節閥外型尺寸

公稱通徑（ DN ）		20	25	32	40	50	65	80	100	125	150	200
結構長度（ L ）	PN16/25	184	184	200	222	254	276	298	352	420	451	543
	PN40	184	184	200	222	254	276	317	368	400	473	568
	PN64 、 100	206	210	251	251	286	311	337	394	500	508	610
H1		128	128	152	152	160	205	205	208	273	333	364
H2		298	298	298	298	298	380	380	380	510	510	510
H3		208	208	224	228	228	334	334	342	408	453	482
H4		338	338	402	402	405	627	628	635	698	702	728
H5		53	58	68	73	80	90	98	108	123	140	168
H6		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
壓力等級		GB ： 1.6 、 2.5 、 4.0 、 6.4 、 10.0MPa ANSI ： 150 、 300 、 600LB JIS ： 10 、 20 、 30 、 40K
執行機構		ZHB-22
