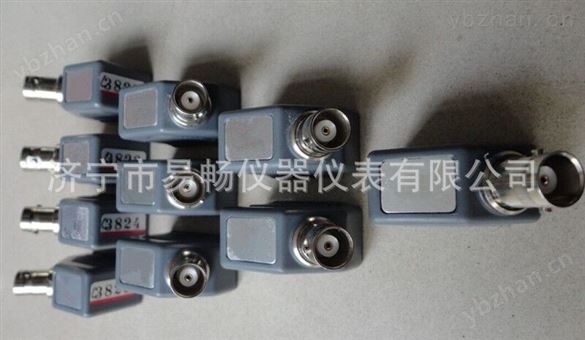

新款超聲波探頭5P13*13K2 直探頭斜探頭 山東濟寧捷利德專業供應儀器配件 保質保量 返回列表頁

新款超聲波探頭5P13*13K2 直探頭斜探頭 山東濟寧捷利德專業供應儀器配件 保質保量

詳細請咨詢李：

超聲波探頭的工作原理:

1．通過壓電效應發射、接收超聲波。

2．640V的 交變電壓加至壓電晶片銀層，使面積相同間隔一定距離的兩塊金屬極板分別帶上等量異種 電荷形成電場，有電場就存在 電場力，壓電晶片處在電場中，在電場力的作用下發生 形變，在交變電場力的作用下，發生變形的效應，稱為 逆壓電效應，也是發射超聲波的過程。

3．超聲波是 機械波，機械波是由 振動產生的，超聲波發現缺陷引起缺陷振動，其中一部分沿原路返回，由于超聲波具有一定的 能量，再作用到壓電晶體上，使壓電晶體在交變拉、壓力作用下產生交變電場，這種效應稱為 正壓電效應，是接收超聲波的過程。正、 逆壓電效應統稱為壓電效應。

※以儀器的電路來說，只能放大電壓或電流信號，不能放大聲信號。

分類：

1.直探頭: 單晶縱波直探頭 雙晶縱波直探頭

2.斜探頭: 單晶 橫波斜探頭a1<aL<aⅡ ， 雙晶橫波斜探頭

單晶 縱波斜探頭 aL<a1為小角度縱波斜探頭

aL在a1附近為爬波探頭 爬波探頭；沿工件表面?zhèn)鬏數目v波，速度快、能量大、波長長、探測深度較表面波深，對工件表面光潔度要求較表面波松。（頻率2.5MHZ波長約2.4mm，講義附件11、12、17題部分答案）。

3.帶 曲率探頭: 周向曲率 徑向曲率。

周向 曲率探頭適合---無縫鋼管、直縫焊管、筒型鍛件、軸類工件等軸向 缺陷的檢測。工件直徑小于2000mm時為保證耦合良好探頭都需磨周向 曲率。

徑向曲率探頭適合---無縫鋼管、鋼管對接焊縫、筒型鍛件、軸類工件等徑向缺陷的檢測。工件直徑小于600mm時為保證耦合良好探頭都需磨徑向曲率。

4.聚焦探頭: 點聚焦 線聚焦。

5. 表面波探頭:(當縱波入射角大于或等于第二 臨界角,既橫波折射角度等于90形成表面波).

沿工件表面?zhèn)鬏數臋M波，速度慢、 能量低、波長短探測深度較 爬波淺，對工件表面光潔度要求較爬波嚴格。

新款超聲波探頭5P13*13K2 直探頭斜探頭 山東濟寧捷利德專業供應儀器配件 保質保量

濟寧市捷利德有限公司專業銷售高精密無損檢測儀器、智能儀表，多年來逐布形成了完善的網絡。目前已經成為規模化、正規化、信譽商。覆蓋面廣、實力雄厚，擁有熟悉行業背景及精通專業知識的技術服務和銷售團隊。真誠地了解客戶需求，捷利德已在全國各油田、市政、學校等單位使用，用戶反饋效果良好。同時，我們依靠誠信經營，致力于為客戶提供更便捷、更快速、以及更準確的產品咨詢和售后服務。

目前經營領域主要有：電火花檢漏儀、超聲波測厚儀、涂層測厚儀、硬度計、超聲波探傷儀、磁粉探傷儀、紅外測溫儀、回彈儀、觀片燈、轉速表，X射線探傷機，X射線探傷耗材，暗室設備，測距儀，測繪儀，光譜儀，工業內窺鏡，滲透探傷系列，埋地管道探測儀、油田儀器設備、建筑工程儀器設備、勞保用品、五金工具等各類儀器儀表。

產品主要應用在鍋爐制造、壓力容器、航天、電力、石油、化工、海洋石油管道、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校試驗等行業。

欄目涉及產品*、參考報價、產品*活動，內容豐富，便于參考。專業的技術團隊保證了售后完善周到，鄭重承諾所銷儀器*維護。捷利德儀表秉承“誠信經營客戶*”的理念竭誠為廣大用戶提供zui滿意、、的服務。

詳細請咨詢李：
