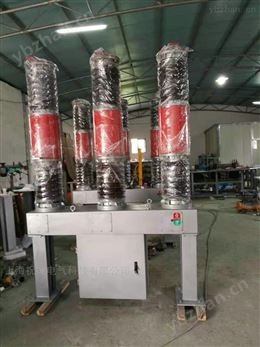

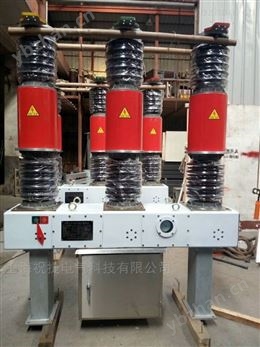

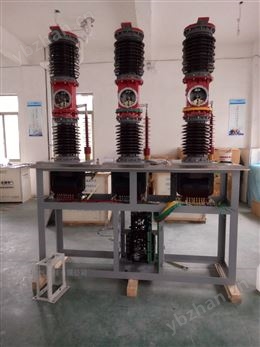

采購六氟化硫斷路器LW8-40.5/1600祝捷電氣真空斷路器

返回列表頁

參考價: ￥ 6600

訂貨量: ≥1

具體成交價以合同協議為準

產品型號LW8-40.5/1600

品牌

廠商性質生產商

所在地上海市

在線詢價收藏產品

聯系方式：曹旭查看聯系方式

更新時間：2022-10-05 09:44:57瀏覽次數：396次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  真空斷路器

六氟化硫斷路器

負荷開關

全部產品列表

暫無信息

上海祝捷電氣科技有限公司

經營模式：生產廠家

商鋪產品：498條

所在地區：上海上海市

聯系人：曹旭（經理）

詢價 給他留言

產品簡介

產地	國產	加工定制	是

采購@六氟化硫斷路器@LW8-40.5/1600-31.5@LW8A-40.5/1600@祝捷電氣

詳細介紹

概述

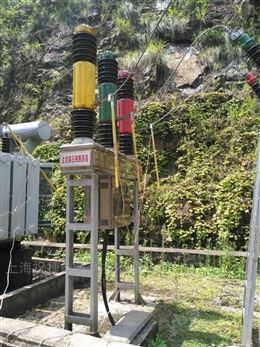

LW8A-40.5（T）型戶外高壓六氟化硫路器是三相交流50赫茲的戶外高壓電氣設備；適用于40.5kV輸配電系統的控制和保護；也可用于聯絡斷路器及開合電容器組的場合；并可內附電流互感器供測量與保護用。
LW8A-40.5（T）型斷路器配用CT14型彈簧操動機構。
斷路器符合國家標準GB1984-1989《交流高壓斷路器》和電工委員會標準IEC60056：1987《高壓交流斷路器》的要求。
斷路器的主要特點
開斷性能優良，燃弧時間短，電壽命長，在額定電壓下連續開斷25千安20次不檢修，不更換六氟化硫氣體；
絕緣可靠，氣壓在零表壓時可耐受40.5千伏10分鐘；
機械可靠性高，合閘能力強，能頻繁操作；
開合電容器組電流400安無重燃；
切空長線25、50公里無重燃；
結構簡單、體積小，不檢修周期長。

1．5 使用環境條件
a 海拔高度：不超過2500;米；高原型4000米；
b 環境溫度：-30℃—+40℃（特殊要求-40℃—+40℃）；
c 相對濕度：日平均不大于95 %，月平均不大于90 %（25℃）；
d 風速：不大于35米 / 秒；
e 污穢等級為III級；瓷套爬距為1050mm（1320mm）（公稱爬電比距不低于25 mm / kV）。
f 沒有易燃物質、爆炸危險、化學腐蝕及劇烈振動的場合。
2 主要技術參數
2．1 LW8A-40.5（T）型斷路器的主要技術參數見表1。
2．2 斷路器裝配調整參數見表2。
3 結構及工作原理
3．1 斷路器有平行傳動（外型見圖1、圖3）和垂直傳動即L型（外型見圖2、圖4）兩種方式，內部結構見圖5。

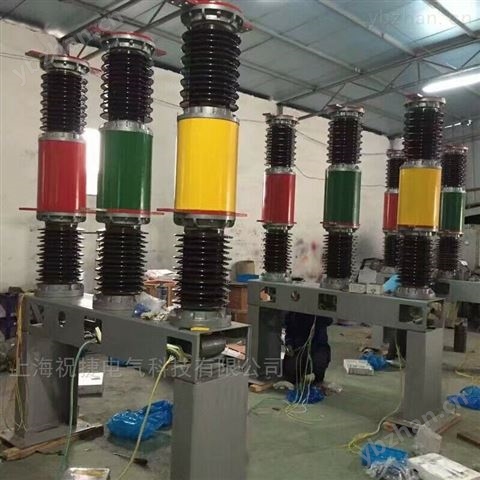

斷路器為瓷柱式結構，三相分立，均具有壓氣式滅弧室，三相氣體通過銅管連通。斷路器由支柱瓷瓶、電流互感器、滅弧室、吸附器、傳動箱、連桿、底架及彈簧操動機構等部分組成。
3．1．1 瓷套
瓷套為斷路器主回路與電力系統連接的支持與絕緣構件，由于它與斷路器外殼相通，屬于壓力容器的一人部分，故強度高，氣密性好。
3．1．2 LW8A-40.5（T）型斷路器的滅弧室主要由靜觸頭、動觸頭、瓷套、氣缸及噴口等部件組成（見圖5），瓷套及絕緣拉桿構成了動、靜觸頭的對地絕緣。
3．1．3 吸附器
吸附器為鋁合金容器。LW8A-40.5（T）型斷路器的吸器每臺裝六個，只是其中三個放在傳動箱內，三個裝在冷卻帽內。吸附器內裝有F—03分子篩，其作用是吸附六氟化硫氣體中的水份及由于電弧作用而分解形成的低氟化物。
表1

序號	名稱		單位	數據
1	額定電壓		kV	40.5
2	電壓		kV	40.5
3	額定絕緣水平	雷電沖擊耐壓（全波峰值）	kV	200*/215(斷口)注：標準化185 kV
		工頻耐壓（1分鐘）	kV	95/118(斷口)
4	額定電流		A	1600/2000		1600/2000/2500/3150
5	機械壽命		次	5000
6	六氟化硫氣體額定壓力（20℃時表壓）		MPa	0.40			0.50
7	閉鎖壓力（20℃時表壓）		MPa	0.3			0.40
8	***抵使用環境溫度		℃	-40			-30
9	額定短路開斷電流		kA	20	25		25	31.5
10	額定短路關合電流（峰值）		kA	50	63		63	80
11	額定短時耐受電流（熱穩定電流）		kA	20	25		25	31.5
12	額定峰值耐受電流（動穩定電流）		kA	50	63		63	80
13	額定失步開斷電流		kA	5	6.3		6.3	8
14	額定短路開斷電流下的累計開斷次數		次	20
15	額定短路持續時間		S	4
16	合閘時間（額定操作電壓下）		S	≤0.1
17	分閘時間（額定操作電壓下）		S	≤0.06
18	額定操作順序			分-03s—合分 -180s—合分
19	額定開合單個電容器組電流		A	400
20	年漏氣率		% / 年	≤1
21	六氟化硫氣體水份含量（20℃時）		uL/L	≤150
22	配CT14型彈簧操動機構的額定操作電壓
	合閘線圈、分閘線圈電壓		V	交流：220 380 直流：48 110 220
	儲能電機電壓		V	交流：220 直流：220/110
23	六氟化硫氣體重量		Kg	5
24	斷路器（包括操動機構）重量		kg	1000

3.1.4 傳動箱
傳動箱為鋼板焊接構件（圖6），其作用是將機構輸出的水平運動通過外拐臂、軸及內拐臂轉換成斷路器動觸頭的垂直運動；軸的兩端裝有轉動密封圈。在外拐臂的上、下分別裝有合閘緩沖器和分閘緩沖器，傳動箱側部的自封閥是斷路器充、放氣及管道連接的接口，可用于測量斷路器水份用。瓷柱式斷路器如果帶CT時二次線由傳動箱側面引出。
3．2 滅弧原理
斷路器的滅弧室為單壓力壓氣式結構：即斷路器內充有0.4-0.5Mpa表壓的六氟化硫氣體，分閘過程中，可動氣缸對靜止的觸座作相對運動，氣缸內的氣體被壓縮，與氣缸外的氣體形成壓力差，高壓力的六氟化硫氣體通過噴口強烈吹拂電弧，迫使電弧在電流過零時熄滅，一旦分斷完畢，此壓力差很快就消失，壓氣缸內外壓力恢平衡，由于靜止的觸座上裝有逆止閥，合閘時的壓力差非常小。
表2

序號	項目		單位	技術要求	測試條件或測試方法
1	動觸頭行程		Mm	95±2	測量動觸頭行程參見圖13
2	觸頭開距		Mm	60±1.5	測量動、靜弧觸頭間距離參見圖13
3	極間合閘同期性		Ms	≤3	測量動、靜弧觸頭極間距離之差參見圖15
4	極間分閘同期性		Ms	≤2	測量動、靜弧觸頭極間距離之差參見圖16
5	主回路電阻		uΩ	1600A	2000A	2500A	直流電壓降法測量，測量時通以電流100A
		LW8A-40.5（T） (帶CT)		≤150	≤120	≤100
		LW8A-40.5（T）		≤120	≤100	≤80
6	剛合速度		M/s	3.2±0.2	額定氣壓、測量方法參見圖15
7	剛分速度		M/s	3.4±0.2	額定氣壓、測量方法參見圖16
8	合閘緩沖行程		Mm	10-1+0.5	在合閘狀態下參見圖6
9	合閘緩沖的定位間隙		Mm	1-2	在合閘狀態下參見圖6
10	局部放電 40.5kV 25.7kV		PC	20	額定氣壓下，用局部放電測量儀，在斷路器兩出線端施電壓40.5kV，停留1分鐘測量，再將電壓均勻降至25.7kV測量
			PC	10

3 互感器
3. 1 互感器兩種型號，LW8A-40.5（T）·LW型供測量用，LW8A-40.5（T）（A）·LW型為10P級，供差動或過流保護用。用戶可根據需要裝LR-40.5（A）·LW型或LRD-40.5（A）·LW型互感器。每一種規格有四個接頭，可以獲得三種電流比，利用互感器接線板可以方便的改變電流比，操作時將罩殼打開即可。斷路器用常規互感器的技術參數見表4。高精度電流互感器的技術參數見表3。

表3 LW8A-40.5（T）斷路器內附高精度電流互感器技術參數

序號	型號規格	接線抽頭	電流比	可達準確級		額定負荷（VA）	備注
1	LR—35一100	K1—K2	50/5	0.5		7.5	加高
		K1—K3	75/5	0.5		10
		K1—K4	100/5	0.2		10
2	LRD—35—200	K1—K2	100/5	0.2		15	加高
		K1—K3	100/5	0.2		15
		K1—K4	150/5	0.2		15
3	LR—35一300	K1—K2	150/5	0.2		15
		K1—K3	200/5	0.2		15
		K1—K4	300/5	0.2		15
4	LR一35一400	K1一K2	200/5		0.2	15
		K1一K3	300/5		0.2	15
		K1一K4	400/5		0.2	15
5	LR一35一600	K1一K2	300/5		0.2	15
		K1一K3	400/5		0.2	15
		K1一K4	600/5		0.2	20
6	LR一35一800	K1一K2	400/5		0.1	20
		K1一K3	600/5		0.1	20
		K1一K4	800/5		0.1	20
