| 測量范圍 | 1~25000mm | 測量精度 | 0.01mm |
|---|---|---|---|
| 外形尺寸 | 99*99*99mm | 重量 | 1kg |

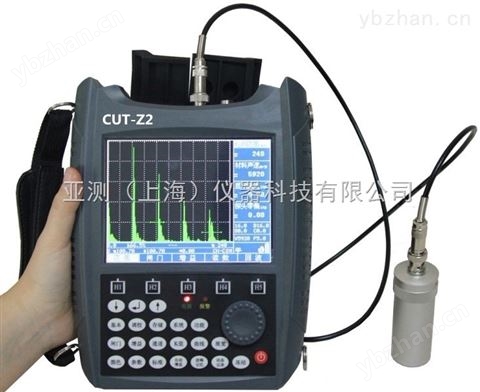

CUT-Z2鋼結構焊縫探傷儀是亞測（上海）儀器科技有限公司專為解決客戶焊接過程中未焊透、未融合、虛焊、裂紋等常規焊接問題及點焊等特殊工藝的客戶設計制造的一款超聲波探傷儀，CUT-Z2超聲波探傷儀具有zui簡單的使用操作及*的功能,其*的回波編碼技術更是能精確的區分缺陷波與雜波，讓裂紋、未焊透、未融合很容易被發現，是一款簡單便攜的超聲波探傷儀。
即日起，凡購買本設備，均可獲贈好禮！具體如下：
1、贈送價值380元直（斜）探頭一只，讓探傷更可靠
2、贈送價值100元8GB U盤一只，可隨時隨地導出機器內數據，便于書寫報告
另外，本產品為我司研發，凡購買本產品，我司均有超聲波二級人員提供現場操作指導！
CUT-Z2鋼結構焊縫探傷儀,專為解決客戶焊接過程中未焊透、未融合、虛焊、裂紋等常規焊接問題及點焊等特殊工藝的客戶帶來zui簡單的使用操作及*的功能,其*的回波編碼技術更是能精確的區分缺陷波與雜波，讓探傷變的簡單容易。焊縫圖示，更為客戶提供了直觀便捷的操作方式。全系列超聲波探傷儀集性能、快捷、專業、便攜于一身，精準滿足各種苛刻需求。CUT-Z2鋼結構焊縫探傷儀超越主流的性能與亞測產品特質*融合，從經歷中錘煉技巧，有勇氣挑戰極限。靈敏的反饋、上乘的性能，數字內涵模擬體驗、沒有雜波干擾的舒暢感覺，它就像您的第六感官，隨您想法而動。
亞測 測易測
堅固實用 **
CUT-Z2
*功能 | |
•方波激勵：適用難以穿透復合材料 | •自動測量、計算裂紋深度 |
•內置焊縫（GB11345/4730）工藝標準 | •根據曲面直徑自動修正缺陷位置的檢測結果 |
•衍射聲時技術(TOFD)，二維圖像顯示，可測量缺陷高度和深度 | •焊縫圖示、當量孔徑計算等功能 |
•射脈沖能量高/低可調，與阻尼100/150/200/500Ω配合，可以獲得的探傷性能… | •對缺陷回波進行波峰軌跡描繪、波峰記憶等功能，輔助對缺陷定性判斷
|
DAC曲線 焊縫剖面圖示
AVG曲線 射頻
技術參數：
一般技術參數 | ||
檢測范圍 聲速范圍 掃描延時 探頭延時 顯示延遲 水平線性誤差 垂直線性誤差 增益調節 閘門 | 0mm～25000mm（鋼縱波） 400m/s～20000m/s，連續可調 -10mm～1000mm，步進連續可調 0μs～99.9μs -20μs～+3400μs ≤0.1% ≤3% 0dB～110 dB，分0/0.1/0.2/0.5/1.0/2.0/6.0/12 2個 | |
分辨率 | ||
靈敏度余量 動態范圍 遠場分辨率 | >62dB ≥32dB >40dB（5P 14） | |
脈沖發生器 | ||
發射脈沖 工作頻率范圍 重復頻率 | 負尖脈沖 0.2MHz～15 MHz，頻率分段可選 25Hz～1000Hz | |
接收器 | ||
采樣頻率 阻尼 檢波方式 | 硬件實時采用頻率400 MHz 100Ω、150Ω、200Ω、500Ω 雙向、正向、負向、射頻 | |
工作方式 | ||
工作方式 測量模式 | 單晶或雙晶模式 前沿或峰值 | |
主要功能 | ||
DAC曲線 AVG曲線 曲面修正 峰值記憶 包絡功能 自動增益 焊縫圖示 自動校準 連續錄像 | 逐個取點，自動生成，隨意修正取樣點 大平底、平底孔、橫通孔 自動校正弧面探測結果 幫助記錄zui高回波 記錄回波變化軌跡 自動增益高度可自行調節 直觀缺陷顯示，圖片可存儲/回放/打印 材料聲速/探頭角度/探頭延時（零點） 探傷可全程錄像 | |
數據處理 | ||
參數存儲 檢測通道 檢測報告 電腦連接 | 可存儲常用探傷參數及檢測結果數據 100個獨立探傷通道 自行生成探傷報告(各行業報告可選），可編輯/打印 可直接連接電腦進行分析/回放/打印 | |
報警 | ||
報警類型 報警條件 | 可設置閘門、曲線的進波、失波等條件聲光報警,低電量報警 閘門的任意邏輯組合 | |
技術規格：
一般技術規格 | |
外型尺寸（寬 x 高 x 厚） 重量 | 230 mm x 170 mm x 55 mm 1.56公斤（含皮套電池） |
數據存儲 | |
存儲裝置 波形數 錄像時長 數據文件存儲容量 | 標準USB存儲裝置，或快速以太網 1000 60min+5x20min 2G |
I/O接口 | |
USB接口 揚聲器輸出 視頻輸出 以太網 | 數據可通過USB2.0接口導入計算機 有 有 10/100 Mbps |
顯示 | |
顯示器尺寸 分辨率 類型 | 5.7寸TFT彩屏顯示，用戶可以按照環境自行設置屏幕顏色 640像素x 480像素 高亮度TFT液晶 |
電源 | |
電池類型 電池供電時間 | 6×3.7V（鋰電池）
大容量鋰電池可保證續航20個小時以上，可隨時更換電池 |
環境指標 | |
工作溫度范圍 相對濕度 | -20 °C～50 °C 20%～90%RH |
語言 | 中英文（支持多國語言） |
標準配置單 | |
主機 1臺 說明書 1本 合格證 1份 探頭各2個 包裝箱 1個 探頭線 2條 充電器 1個 | |
焊縫探傷現場圖片：
亞測（上海）儀器科技有限公司是專業生產超聲波探傷儀、超聲波測厚儀、涂層測厚儀、里氏硬度計、粗糙度儀等無損檢測儀器的廠家，現貨供應CUT-Q5超聲波探傷儀、CUT-Q7超聲波探傷儀、CUT-Z1鑄造探傷儀、CUT-Z2焊縫超聲波探傷儀、CUT-Z3鐵路超聲波探傷儀、CUT-Z4電力絕緣子探傷儀、CUT-Z5高校探傷儀、TT110超聲波測厚儀、TT150超聲波測厚儀（穿透型）、Cpad vx球化率檢測儀、TT210F涂層測厚儀、TR300粗糙度檢測儀、TH110里氏硬度計等系列產品，歡迎廣大新老客戶前來咨詢選購！
