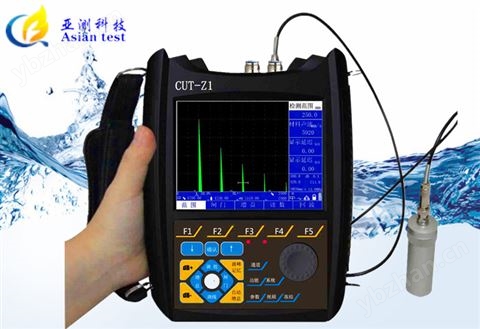

CUT-Z1鑄造專用超聲波探傷儀
CUT-Z1鑄造專用超聲波探傷儀
|
☆測量范圍：0mm～25000mm
|
☆工作頻率：400m/s～20000m/s
|
☆檢測精度：0.01mm
|
☆示值誤差：0.01mm
|
產品簡介
----------------------------------------------------------------------
CUT-Z1鑄造專用超聲波探傷儀,專為解決鑄造行業特殊問題的客戶帶來簡單的使用操作及實用的功能,可有效的檢測鑄件內部的各種復雜的缺陷。方波激勵技術能夠有效穿透難以測試的工件，更可為客戶單獨設計與制定方案及儀器功能,全系列超聲波探傷儀集性能、快捷、專業、便攜于一身，盡可能滿足各種苛刻需求。超越主流的性能與亞測產品特質融合，從經歷中錘煉技巧，有勇氣挑戰極限。靈敏的反饋、上乘的性能，數字內涵模擬體驗、沒有雜波干擾的舒暢感覺，它就像您的第六感官，隨您想法而動。CUT系列超聲波探傷儀更像是一款披著便攜外衣的檢測工作站，必將帶領您進入檢測的更高境界。
亞測 測易測
堅固實用
CUT-Z1超聲波探傷儀
| 功能 | |
| •方波激勵：適用難以穿透復合材料 | •底波衰減，深度補償 |
| •內置常用鑄造專用工藝標準 | •國內達到10位高精度AD采樣 |
| •底波衰減更適合粗晶材料等需要深度補償功能的探傷 | •二維B型掃描，直觀顯示缺陷位置 |
| •射脈沖能量高/低可調，與阻尼100/150/200/500Ω配合，可以獲得探傷性能… | •窄帶濾波器組，可獲得信噪比，從而極大的抑制了噪聲，達到無雜波的效果 |
| 一般技術參數 | ||
| 檢測范圍 聲速范圍 掃描延時 探頭延時 顯示延遲 水平線性誤差 垂直線性誤差 增益調節 閘門 | 0mm～25000mm（鋼縱波） 400m/s～20000m/s，連續可調 -10mm～1000mm，步進連續可調 0μs～99.9μs -20μs～+3400μs ≤0.1% ≤3% 0dB～110 dB，分0/0.1/0.2/0.5/1.0/2.0/6.0/12 2個 | |
| 分辨率 | ||
| 靈敏度余量 動態范圍 遠場分辨率 | >62dB ≥32dB >40dB（5P 14） | |
| 脈沖發生器 | ||
| 發射脈沖 工作頻率范圍 重復頻率 | 負尖脈沖 0.2MHz～15 MHz，頻率分段可選 25Hz～1000Hz | |
| 接收器 | ||
| 采樣頻率 阻尼 檢波方式 | 硬件實時采用頻率400 MHz 100Ω、150Ω、200Ω、500Ω 雙向、正向、負向、射頻 | |
| 工作方式 | ||
| 工作方式 測量模式 | 單晶或雙晶模式 前沿或峰值 | |
| 主要功能 | ||
| DAC曲線 AVG曲線 曲面修正 峰值記憶 包絡功能 自動增益 焊縫圖示 自動校準 連續錄像 | 逐個取點，自動生成，隨意修正取樣點 大平底、平底孔、橫通孔 自動校正弧面探測結果 幫助記錄回波 記錄回波變化軌跡 自動增益高度可自行調節 直觀缺陷顯示，圖片可存儲/回放/打印 材料聲速/探頭角度/探頭延時（零點） 探傷可全程錄像 | |
| 數據處理 | ||
| 參數存儲 檢測通道 檢測報告 電腦連接 | 可存儲常用探傷參數及檢測結果數據 100個獨立探傷通道 自行生成探傷報告(各行業報告可選），可編輯/打印 可直接連接電腦進行分析/回放/打印 | |
| 報警 | ||
| 報警類型 報警條件 | 可設置閘門、曲線的進波、失波等條件聲光報警,低電量報警 閘門的任意邏輯組合 | |
技術規格：
| 一般技術規格 | |
| 外型尺寸（寬 x 高 x 厚） 重量 | 230 mm x 170 mm x 55 mm 1.56公斤（含皮套電池） |
| 數據存儲 | |
| 存儲裝置 波形數 錄像時長 數據文件存儲容量 | 標準USB存儲裝置，或快速以太網 1000 60min+5x20min 2G |
| I/O接口 | |
| USB接口 揚聲器輸出 視頻輸出 以太網 | 數據可通過USB2.0接口導入計算機 有 有 10/100 Mbps |
| 顯示 | |
| 顯示器尺寸 分辨率 類型 | 5.7寸TFT彩屏顯示，用戶可以按照環境自行設置屏幕顏色 640像素x 480像素 高亮度TFT液晶 |
| 電源 | |
| 電池類型 電池供電時間 | 6×3.7V（鋰電池） 大容量鋰電池可保證續航20個小時以上，可隨時更換電池 |
| 環境指標 | |
| 工作溫度范圍 相對濕度 | -20 °C～50 °C 20%～90%RH |
| 語言 | 中英文（支持多國語言） |
| 標準配置單 | |
| 主機 1臺 說明書 1本 合格證 1份 探頭各2個 包裝箱 1個 探頭線 2條 充電器 1個 | |
