CSM900S超聲波探傷儀是濟南三木科儀公司推出的新一代數字式超聲波探傷儀
CSM900S超聲波探傷儀是濟南三木科儀公司推出的新一代數字式超聲波探傷儀，既操作簡單，又功能強大，采用高分辨液晶顯示器，具有DAC、AVG（DGS）、B掃描、迷你SD卡、實時動態錄制（可記錄）、無線WiFI連接、VGA視頻輸出、虛擬鍵盤等多種功能，可連續記錄2000小時動態波形，以動畫方式存儲，可以在超聲波探傷儀主機和計算機進行多倍速回放，并可以直接連接電腦顯示器或投影儀，更適用于“遠程探傷"及“探傷教學培訓"，也可任意選配：AWS、無線WiFI連接、裂紋測高、全息存儲等多種功能，濟南三木科儀公司會為您提供持續的軟件更新，讓超聲波探傷儀功能更強大，更能滿足您的需求，實現您“標準化"及“個性化"的探傷設想
CSM900S超聲波探傷儀詳細介紹
CSM900S超聲波探傷儀能夠快速便捷、無損傷、精確地進行工件內部多種缺陷，如金屬材料內部氣孔、砂眼、夾雜、折疊、裂紋、焊縫的未熔合和未焊透等的檢測、定位、評估及診斷，同時具有軸類、筒類、無縫鋼管、直縫焊管等工件外圓周向探傷功能，廣泛應用于科研、電力、石化、鍋爐壓力容器、鋼結構、、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的儀器。
CSM900S超聲波探傷儀具有“更簡易的菜單、更豐富的探傷功能、更人性化的人機對話模式，便攜性、耐用性、可靠性、運行穩定性更強，速度運行更快"的顯著特點，濟南三木科儀公司會為您提供持續的軟件更新，讓超聲波探傷儀功能更強大，更能滿足您的需求，實現您“標準化"及“個性化"的探傷設想。

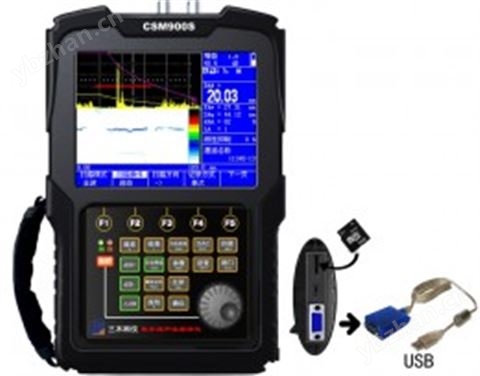

超聲波探傷儀存儲文件可通過SD卡自由拷貝至電腦 或 其它“三木科儀"探傷儀主機
CSM900S超聲波探傷儀可靠性高，穩定性好，可以全面客觀的采集和存儲數據，并對采集到的數據實時處理或后處理（如打印數據或出具報告），對信號進行時地域、頻域或圖像分析，還可通過模式識別對工件質量進行分級，減少人為因素影響，提高了檢索的可靠性和穩定性。使用三木科儀公司專業的超聲波探傷儀通訊軟件可以輕松實現對探傷數據進行存儲、調出、打印與計算機通訊傳輸等操作，并可以直接打印出探傷報告。
功能特點
■主從式菜單，數碼飛梭旋鈕，操作便捷
■四核CPU：為探傷速度提供了強勁動力
■500-1500個探傷通道
■內置多種探傷標準和曲線，調出即可工作，易學易用
■集超聲檢測、測厚雙重功能于一機
■真彩顯示器：多種顏色可選、亮度可調
■高速USB-RS232接口和無線WIFI與計算機通訊
■PC-utsoft實時彩色拷屏，并可自動生成探傷報告
■實時顯示SL、EL、GL、RL定量值
■大容量、高性能鋰電池，連續工作7-10小時
■手帶、掛帶、腰帶，更適合于現場、野外、高空作業
■體積小、重量輕，更適合于教學使用
應用行業
廣泛應用于科研、電力、石化、冶金、鑄造、汽車、機械、、鋼結構、鍋爐、管道、壓力容器、航空航天、鐵路交通等諸多領域的制造、生產、質控環節上，受到了客戶的，實現了良好的經濟效益和社會效益。
執行標準
1. GB/T 12604.1-2005 《無損檢測術語 超聲檢測》
2. JB/T 10061-1999《A型脈沖反射式超聲探傷儀通用技術條件》
3. JB/T 10062-1999《超聲探傷用探頭性能測試方法》
4. JB/T 9214-1999《A型脈沖反射式超聲探傷系統工作性能測試方法》
5. JJG 746-2004《超聲波探傷儀檢定規程》
探傷功能
●DAC：曲線自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償，滿足任意標準；隨增益改變自由浮動
●AVG（DGS）：鑄鍛件探傷工具，自動計算缺陷Φ值
●TCG：更適合較厚鑄鐵等晶粒粗大材料的探傷
●VGA：可以直接連接顯示器或投影儀，更適用于“遠程探傷"及“探傷教學培訓"
●半跨距：清晰分辨回波次數
●可記錄：實時動態錄制波形，以動畫方式存儲，并可以在探傷儀主機和PC進行多倍速回放
●曲線包絡和波峰記憶：實時檢索并記錄缺陷波
●曲面修正：曲面工件探傷，修正曲率換算
●自動校準：自動測試“探頭零點"、“K值"、 “前沿"及“材料聲速"
●自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑Φ值）
●自由切換三種標尺（深度d、水平p、距離s）
●自動增益：自動將波形調至屏高的80%，也可自由設置使波形自動調至屏高的10%-90%
●彩色B掃描：實時掃查，清晰顯示縱截面圖
內置多種探傷標準
●內置鋼結構、鍋爐壓力容器、電力、石化、Asme等標準
●也可根據用戶需求置入標準
缺陷定位、定量、定性分析
●缺陷定位：實時顯示深度D、水平值P、聲程值S
●缺陷定量：實時顯示SL、EL、GL、RL定量值
實時顯示孔狀缺陷Φ值
●缺陷定性：通過波形，人工經驗判斷
超聲收發與能量放大
●發射能量：低、中、高
●輸出阻尼：50、75、150、500
●頻帶范圍：0.2～20MHz
包括0.2-1 MHz，0.5-5 MHz ，2-20 MHz三個頻帶
●檢波方式：正半波、負半波、全波、射頻
●收發模式：單晶、雙晶、穿透
●硬采樣頻率為160MHZ，倍頻為4，運行速度 640MHZ，波形高度保真
●重復發射頻率：20～1000HZ
●閘門信號：單閘門、雙閘門，峰值或邊緣讀數
●增益調節：手動調節130dB（0.1dB、0.5dB、1dB、 2dB、6dB、12dB、24dB步進）或自動調節
●方波脈沖電壓：20-500V
●方波脈沖寬度：20-1000ns
聲光報警
●閘門報警：進波報警、失波報警
●DAC報警：自由設置SL、EL、GL、RL報警
●報警形式：聲音報警、發光二極管（光）報警
數據存儲
●內存500個探傷通道，可擴展至1500個，存儲校準參數及探傷標準， 需要時可自由調出，無需攜帶試塊
●內存500個幅A-Scan波形，可擴展至30000幅，實現存儲、調出、打印與計算機通訊傳輸
●迷你SD卡，可存儲A-Scan波形及無長動態錄制過程
顯示屏
●高清晰TFT彩色液晶顯示屏，分辨率：640×480
●LED背光、高亮度、強光下清晰顯示
●5.7英寸（122.0×92.0）大屏幕，無視角
●刷新頻率高于100HZ，無拖影，高速探傷不漏檢
A-Scan顯示區域
●全屏或局部
●A-Scan顯示凍結和解凍A-Scan填充
控制接口
●控制方式：英文輸入，鍵盤輸入，單手控制，操作方式類似于手機。
●探頭接口：BNC（(標配）或Lemo（選配）
●有線傳輸：高速USB-RS232接口與計算機通訊
●無線傳輸：可通過無線WIFI連接Internet，將探傷數據傳輸至計算機
●迷你SD卡：通過SD卡實現探傷儀主機、SD卡、計算機數據交互存儲
●虛擬鍵盤：實現了探傷儀主機的PC 的雙向控制，更適合探傷培訓及遠程探傷監控
電源
●大容量5200mAh鋰電池，無記憶效應、連續工作7-10小時，或交流220V供電
●雙電雙充（邊充電邊工作，或座充充電），滿足現場長時間探傷需求
其它
●時鐘記錄：實時記錄探傷日期、時間，并存儲
●文件名稱：英文、數字及特殊符號組成
●功能升級：支持在線升級探傷儀主機功能
可選配
●AWS：美國焊接協會標準工具
●API 5UE：缺陷定量
●雙孔法校準：讓超聲波探傷儀校準更方便
●裂紋測高：精確測量裂紋自身高度，滿足特殊情況下裂紋高度檢測的要求
●全息存儲：調出存儲的波形，移動閘門可進一步分析缺陷
技術參數
掃描范圍： 0～28000mm（鋼縱波）
工作頻率： 0.2MHz～20MHz
垂直線性誤差： ≤2.5%
水平線性誤差： ≤0.1%
靈敏度余量： ＞65dB（深200mmΦ2平底孔）
分 辨 力： ＞42dB（5N14）
動態范圍： ≥36dB
噪聲電平： ＜6%
硬采樣頻率： 640MHz（值）
重復發射頻率： 20~1000HZ
聲速范圍： 100～20000（m/s）
工作方式： 單晶探傷、雙晶探傷、穿透探傷
數字抑制： （0～80）%，不影響線性與增益
工作時間： 連續工作7小時以上（鋰電池）
環境溫度： （-20～70）℃（參考值）
相對濕度： （20～95）% RH
外型尺寸： 230×150×45（mm）
主機重量： 1.0Kg（含鋰電池）
標準配置
1.主機 1臺
2.直探頭 1只
3.斜探頭 1只
4.探頭線 2根
5.電源適配器(線充） 1個
6.座充充電器 1只
7.鋰電池 2組
8.說明書 1本
9.合格證、保修卡、裝箱卡 1份
選配件
1.儀器包、掛帶、腰帶（贈送）
2.PC通訊軟件、通訊電纜（贈送）
3.超聲波試塊（單獨購買）
4.筆記本電腦（單獨購買）
焊縫探傷方法：垂直于焊口鋸齒形掃查
