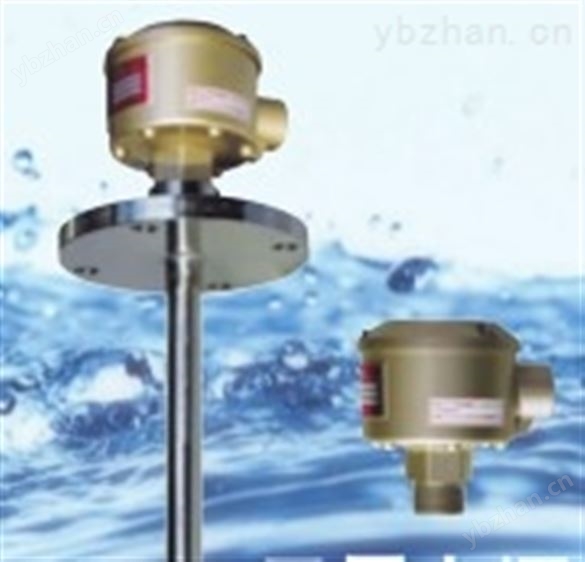

KANSAI關西KF-500氣壓式液位開關

無需電源！緊靠液位變化而產生的壓力進行檢測

高粘度液體，粘附性強的液體以及高溫液體均可使用！

可動部位的設計簡單明了，更利于穩定檢測。

檢測管的長度可自由選擇，隨意設定信號輸出的液位高度。

工作原理：

氣壓式液位開關是通過觀察檢測管內的壓力變化來進行液位控制的開關型產品。液面上升時間測管內的氣壓也會隨之增大，當氣壓增大到一定程度后就會有一個接點信號輸出。

液面下降時檢測管內的氣壓也會隨之減小，當氣壓減小到一定程度后，接點信號就會復歸到初始狀態。

使用時注意事項

啟動壓是很微小的壓力，所以傳感器以及檢測管等需要用液態密封膠進行全面密封。

可以根據被測液體的情況選擇檢測管的材質、直徑、以及長度等。

備有調節式法蘭，安裝后也可根據需要更改信號輸出的液位高度。

只能用在開放液罐。

檢測管、法蘭屬于選購產品，*根據用戶要求定制。

標準參數

觸電容量：250VAC 5A

250VDC 0.25A

30VDC 5A

工作溫度：-20~70℃

工作壓力：大氣壓

防護等級：相當于IP54

啟動水位：40±10mm

復歸水位：30±10mm

主體重量：0.6KG

出線口：G3/4

主體材質：ADC

壓力檢測膜：硅橡膠

zui小法蘭尺寸為25A,有JIS\ANSI\DIN規格

不能用于密閉式液罐

可以作為防爆產品與本質安全防爆的安全柵組合使用

注意事項：

1.啟動水位指的是，使用長500mm直徑1/2 B的SGP檢測管的情況下，檢測管內的水位高度，也就是接點信號的輸出時的水位高度。

2.根據安全柵所對應的電流情況，有可能需要交換傳感器內部的微動開關。請先確認好安全柵的電氣參數后，與我司銷售部門聯絡咨詢。

3.用于150℃以上的高溫環境時我們可以提供KF-500H（S）耐高溫型號，有需要此型號產品的用戶請隨時咨詢銷售部門
