產品概述：
雙色石英管液位計是國內外高科技技術的研制結晶，雙色石英管液位計是普通玻璃管液位計的更新?lián)Q代產品。較之玻璃管液位計具有耐溫、耐壓顯示液位清晰、明顯等特點，主要適用于石油化工、工業鍋爐、加熱器等壓力容器和液體貯罐監視液位之用，同時適用于兩種不同介質密度的界面測量。

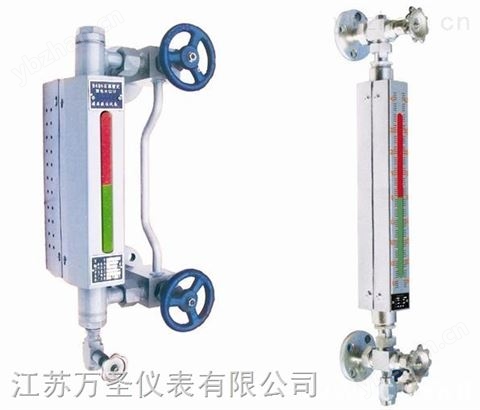

安裝在各種容器及鍋爐上，直接觀測到液位變化，液相顯示呈現綠色，氣相顯示呈現紅色，界面測量呈三色分界面。液、氣顯示反差很大，在遠距離觀察、夜間巡視鮮明清晰。它成功地克服了普通板式液位計笨重、密封面積大、易滲漏、顯示不清晰、在很近距離內難以判斷的缺點。
一、特點：
液、氣相顯示清晰、無盲區、密封性能好、耐高溫、高壓、防粘稠、重量輕、壽命長、無泄漏、結構簡單、沖洗、維護方便。雙色石英玻璃管液位計可分為側裝式和頂裝式，頂裝式是以浮球?yàn)闇y(cè)量元件，通過連桿將液位變化傳給玻璃內的指示器上，可用于地下儲罐及槽的液位測量。用于界位測量的玻璃管液位計是以玻璃管內的浮標為測量元件，用以指示液位或界位。
二、主要技術參數：
1、特制的99.99％SiO2透明石英管，其變形點1077℃，軟化點1730℃，抗壓強度1170Kgt/cm2，膨脹系數5.5×10-7，經特殊工藝處理后具有耐高溫，高壓和優良的機械特性。
2、工作壓力：1.6 2.5 4.0 6.3 10MPa
3、工作溫度：-50～+500℃
4、測量范圍L：測量范圍按中心距而制定：300、500、800、1100、1400、1700、2000mm。
：300、400、440mm，特殊規格請注明尺寸。
5、可視范圍：S1、S2型H＝L-300；S3型H＝L；；
6、公稱通徑：DN20；DN25 ；
7、針閥自動關閉壓力：≥0.3MPA；
8、沖洗、排污口：M12×1.5（內螺紋）
9、伴熱蒸汽夾套：工作壓力1.0MPa，伴熱蒸汽夾套接頭：ZG1/2″（外螺紋）
10、法蘭連接尺寸：采用化工部實施的HG20592～20635-97法蘭標準。
11、用戶采用其他法蘭標準，請?jiān)谟嗀洉r(shí)注明。
12、鋼球自動封閉壓力：大于0.2MPa
13、重量：15～30Kg
三、使用說明：
●液位計使用時，應先緩慢打開閥門進液，然后特玻璃管預熱20~30分鐘，有一定溫度后，方能全部打開兩端閥門進水或其它介質。
●在使用過程中要求經常排污，避免污蝕阻塞通道，出現假水位現象。
●當石英管因意外損壞時，借助于儀表上下手柄將上下旋塞的塞子轉90°，可阻止容器內的介質繼續外流，此時，可更換損壞件。
運輸、貯存、安裝、使用和維護：
●包裝后的液位計可用常規的運輸工具運輸，但應避免劇烈振動和雨雪直接侵蝕。
●水位計應放在溫度0~40℃，相對濕度不大于80%的干燥通風室內，室外空氣不應含腐蝕儀表的介質。
●液位計必須垂直安裝，其垂直偏差度應小于3°。
●液位計與容器之間應裝有截止閥，以便清洗和檢修時與介質隔離。
●根據介質情況，應定期對本體管進行清洗，清除管內的雜物。
