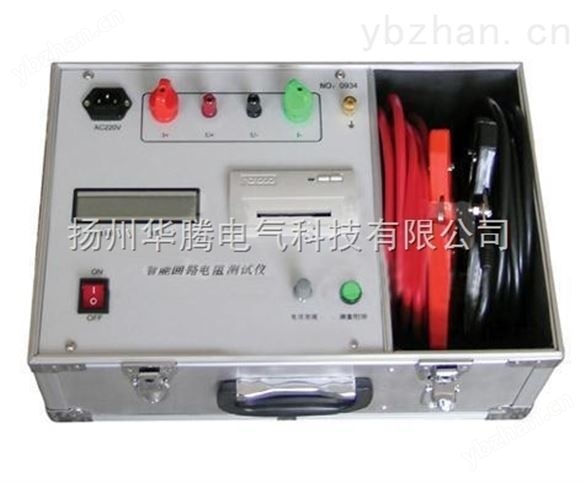

接觸電阻測試儀BS-200A 返回列表頁

接觸電阻測試儀BS-200A測量步驟：

1.將測試線與儀器接好，夾好被試品。

2.連接好地線（也可將接地線夾子夾住箱子提手金屬部分）!!!

3.插上220V電源，打開電源開關，正確輸入時鐘后，按OK鍵進入測量界面（如不正確輸入時鐘則打印測試日期不正確）。

4.正確選擇測試電流檔位，確認無誤后再按OK鍵開始測量。

5.如果測量電流達不到100A/200A/300A/600A，或者為零，則應檢查所接回路接通狀態是否良好。

6.如果一次測量時間太長，電源過熱，會進行自動保護?？蓪㈦娫搓P(guān)閉一段時間（約10--20分鐘），使電源冷卻，方可重新使用。

7.一次測量完畢機器顯示測試結果，此時按+鍵打印，按OK鍵重測。

8.必須在開始測試前選擇測試電流檔位！ （帶電流選擇機型）

9.兩次測試時間間隔不小于30秒。

10.建議測試三次取平均值（由于表面油污或接觸不良等導致測試值偏差）。

11、如正在測試過程中電流線斷開，則儀器自動識別后，關斷電流輸出控制，并提示‘請檢查線路’！

接觸電阻測試儀BS-200A特點：

1、測量范圍：1-2000μΩ 分辨率：1μΩ或0.1μΩ

2、測量電流： 直流100A/200A/300A/600A（可轉換）

3、測量精度： 0.5%±5個字

4、顯示方式： 大屏幕漢字液晶

5、電源： AC220V  50Hz

6、大輸出電壓： DC 5V/10V

7、標準輸出電流： DC 100A/200A/300A/600A

8、測試電流100A/200A（100A/200A/300A）可現場轉換（相應型號）。

9、本機電壓/電流線不分方向，可任意接線。

10、測試時間設置范圍：1―99S

11、*測試大電流斷線自動識別!

功能：

1、320×240液晶顯示器、高速熱敏打印機。

2、本儀器具有體積小、重量輕、抗*力強、精度高、操作方便、保護功能完善等特點。

3、采用電源技術，能長時間連續輸出大電流,靈活選用50A，100A，150A，200A四個電流檔位。

4、使用了精密儀用運算放大器和高精度四重積分A/D轉換器，結合高性能16位單片機，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。

5、本產品還設計了實時日歷時鐘，為打印、保存數據提供時間依據。

6、數據存儲與歷史數據瀏覽功能，可存儲200組數據，并具有掉電保護功能。

7、超寬量程，測量大范圍達到0-4mΩ。

8、人機對話全鍵盤操作方式，智能化工作全過程。

操作說明：

按四端測量法，用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。接通AC220V電源（注意：電源進線的第三根線即保護地必須接到大地），按下電源開關，此時電流表、電阻表顯示“000"，可在未數允許一位數跳動。按測量開關，調節電流輸出旋鈕（按順時針）至電流表頭顯示“100.0"時，再讀取阻值表頭上的數字即為被試品的阻值，并作記錄。（若顯示“1 "表示所測回路超量程）。測試完畢，將電流輸出調節旋鈕（按逆時針）調至小，切斷測量開關，再切斷電源開關。如要重復測試，只需切斷測量開關，將測試鉗重新夾好，再按測量開關即可。

技術參數

1、測量范圍：0~4mΩ （50A檔） 0~2mΩ （100A檔） 0~1.33mΩ （150A檔） 0~1mΩ （200A檔）

2、測試電流：DC50A、100A、150A、200A固定輸出

3、測量精度：±(0.5% rd+2d)

4、連續工作時間：5s~599s

5、顯示方式：大屏幕中文液晶顯示
