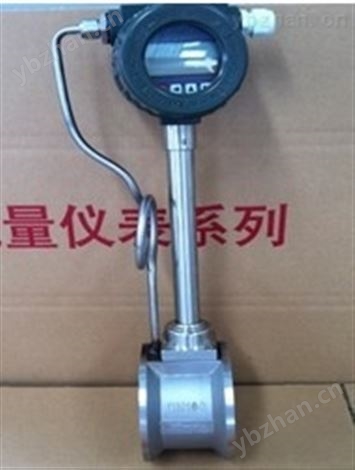

溫壓補償渦街流量計 返回列表頁

溫壓補償渦街流量計是基于卡門渦街原理而研制成功的一種具有*水平的新型流量計。由于它具有其它流量計不可兼得的優點，自七十年代以來得到了迅速發展，據有關資料顯示，現在日本，歐美等發達國家使用渦街流量計的比例大幅度上升，已廣泛應用于各個領域。將在未來流量儀表中占主導地位，是孔板流量計的替代產品。

溫壓補償渦街流量計內置溫度傳感器和壓力傳感器！可根據管道內實時溫度和壓力，計算出工況流量，適用于貿易計量。


特點：
★結構簡單而牢固，無可動部件，可靠性高，*運行十分可靠。
★ 安裝簡單，維護十分方便。
★ 檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
★ 輸出是與流量成正比的脈沖信號，無零點漂移，精度高。
★ 測量范圍寬，量程比可達
★壓力損失較小，運行費用低，更具節能意義。
★ 在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與漩渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。
★應用范圍廣，蒸汽、氣體、液體的流量均可測量.

工作原理：

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街，如圖(一)所示。

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:

                         f=St.V/〔（1-1.25d/D）d〕

式中：

f－發生體一側產生的卡門旋渦頻率

St－斯特羅哈爾數

V－流體的平均流速

d－柱體流面寬度

D-管道內徑

在漩渦發生體中裝入電容檢測探頭或壓電檢測探頭及相應匹配電路，即可構成電容檢測式渦街流量/傳感器或壓電檢測式渦街流量傳感器。

技術指標：

智能渦街流量計選型表：
