| 產地 | 國產 | 加工定制 | 是 |
|---|

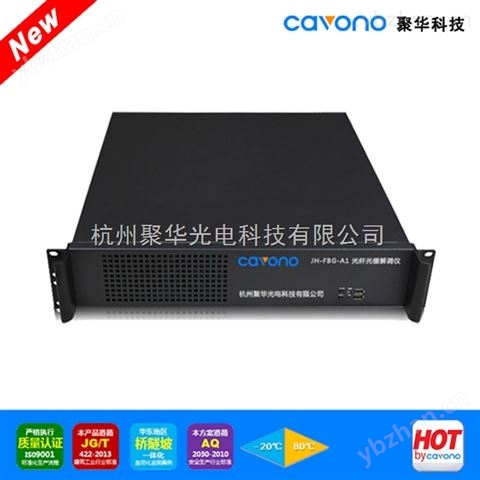

JH-FBG-A2機架式慢速光纖光柵解調儀是CAVONO研制生產的高精度采集型光纖光柵解調設備，相比較CAVONO其他光纖光柵解調儀型號，該產品采樣頻率10HZ，于監測頻率要求不高，其低功耗、壽命長、精度高、穩定性好的特點，在大多土木結構靜態*自動化監測項目中尤其合適。
JH-FBG-A2采用業內的并行光譜同步探測技術，由光纖可調諧激光器產生波長連續變化的掃描窄帶光，經多路光纖分路器陣列
概述
JH-FBG-A2機架式慢速光纖光柵解調儀是CAVONO研制生產的高精度采集型光纖光柵解調設備，相比較CAVONO其他光纖光柵解調儀型號，該產品采樣頻率10HZ，于監測頻率要求不高，其低功耗、壽命長、精度高、穩定性好的特點，在大多土木結構靜態*自動化監測項目中尤其合適。
JH-FBG-A2采用業內的并行光譜同步探測技術，由光纖可調諧激光器產生波長連續變化的掃描窄帶光，經多路光纖分路器陣列的輸出端同步發射到各個傳感通道，再由多路光纖分路器陣列的接收端將各路光纖傳感通道原路反射回的光譜信號送到光電轉換陣列，zui后，由嵌入式多通道數據采集和處理系統對各個傳感通道的光譜信號進行實時采集和運算，獲取光纖光柵溫度、應變、壓力、加速度、位移等各種物理量。該解調儀采用的光纖可調諧激光器具有功耗低、能量密度高、壽命長、分辨率高等顯著技術優勢，可對工程現場光纖傳輸線路損耗或光分路器級連損耗導致的微弱光纖光柵傳感信號進行準確檢測。
應用領域
•橋梁、大壩、隧道、建筑等土木工程結構安全監測；
•高速公路動態稱重；
•輸變電設備在線溫度監測；
•設備振動測試；
•光纖光柵信號高精度、動態解調。
產品特點
•1~ 64通道容量平滑擴展；
•0~25Hz同步采集；
•掃描激光器+光譜多同步探測技術；
•0.1pm分辨率，>50dB的動態探測范圍；
•0~100Hz可調高速采集；
•1~32通道容量可平滑擴展；
•兼容國內和國外廠商的同類光纖光柵傳感器。
•使用靈活，適合于應變、溫度、加速度等多種測量，在一根光纖上可以接入多個傳感器
•外型小巧，使用靈活，適合于張力，溫度和壓力等多種測量；
•優秀的熱穩定性及*穩定性；
•標準以太網接口使數據通信容易，便于TCP/IP遠程控制；
•可選蓄電池為解調器供電；
•內置波長參考，不需要外部波長校準；
•支持CAVANO所有光纖光柵類型傳感器，兼容國內和國外廠商的同類光纖光柵傳感器；
•內置波長參考，不需要外部波長校準；
•配套軟件功能強大，對外接口易擴展，滿足不同系統定制化開發要求。
技術參數
項目 | 參數值 |
光通道數 | 1/4/8/16/24/32/48/64 |
每通道zui大測點數 | 50，*測點數：25 |
同步采樣頻率 | 25Hz（所有通道的同步采樣，頻率可在0~25Hz設定） |
波長測量范圍 | 1525nm~1565nm（1510nm~1590nm可定制） |
FBG帶寬 | ≤0.3nm |
動態范圍 | ≥40dB |
波長分辨率 | 0.1pm |
接入光柵要求 | 切趾，反射率﹥90%，帶寬﹤0.25nm |
波長重復性 | 0.2~0.5pm |
波長精度 | ±1pm |
應變測量精度 | ±2με |
加速度分辨率 | 0.01%F.S. |
溫度分辨率 | 0.01℃（典型值） |
應變分辨率 | 0.1με（典型值） |
分測溫精度 | ±0.2℃（典型值） |
工作溫度范圍 | -10℃~ +50℃ |
存儲溫度 | -40℃~ +60℃ |
遠程監測能力 | 50km；不考慮額外損耗 |
電源 | AC220V/DC9-36V |
功耗 | 25W |
光學接口 | FC/APC |
計算機接口 | 10/100M以太網 |
顯示方式 | 5.6寸工業級液晶顯示屏 |
軟件 | 適用于Windows XP及以上的操作系統，支持光譜顯示、波長測量、物理量計算等多種工作模式，支持數據、曲線等顯示方式和可設定時間間隔的數據存儲功能。具備設備在線自診斷功能。 |
二次開發接口 | 提供標準API接口方便二次開發和應用集成，可按用戶要求的通訊規約提供相應的接口通信軟件 |
外形尺寸 | 標準19英寸2U機箱482*490*90(mm) |
