產品簡介

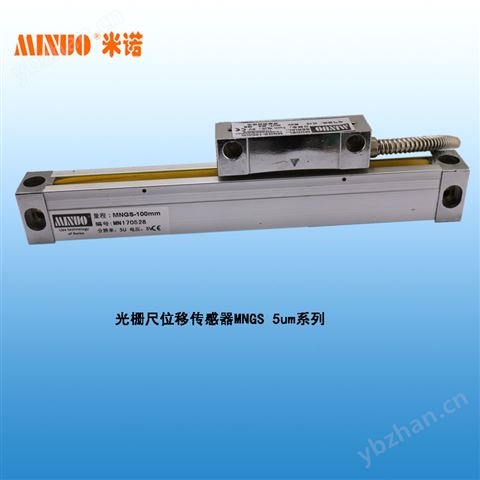

MNGS-S產品描述一、光柵尺概述：MNGS滾動式光柵線位移傳感器分為小型、中型、大型三種類型

詳細介紹

MNGS-S

產品描述

一、光柵尺概述：

MNGS滾動式光柵線位移傳感器分為小型、中型、大型三種類型。每一類均可用50線對的光柵作為測量基準，當和數顯箱配套使用時，可以滿足各種中、小型機床和其它精密測量的線位移數字顯示。

本傳感器的讀數頭采用滾珠軸承定位和導向，磨擦小，靈敏度高，使用壽命長。

本傳感器采用精密計量光柵作為測量準器，測量精度高。對于已走失精度機床的改造精密化具有實用的意義。使用光柵數顯機床，可以大大提高加工精度和生產效率。

本傳感器采用密封式結構，性能可靠，安裝方便，是其它任何一種數顯系統的。

光柵尺傳感器技術規格

	小尺		中尺		大尺
型號	MNGS-S-1	MNGS-S-5	MNGS-M-1	MNGS-M-5	MNGS-L-1	MNGS-L-5
光柵柵距	20UM（0.020mm）,10UM(0.010mm)
光柵測量系統	透射式紅外光學測量系統,紅外線波長:880nm
讀數頭滾動系統	垂直式五軸承滾動系統				45°五軸承滾動系統
分辨率	1UM	5UM	1UM	5UM	1UM	5UM
有效行程	50-1000MM				1100-3000MM
精確度UM 長度
50-500	±3UM	±6UM	±3UM	±6UM	±3UM	±6UM
550-1000	±3UM	±10UM	±6UM	±10UM	±6UM	±10UM
1100-1500					±30UM
1600-2000					±50UM
2100-3000					±80UM

型號	GCS系列
重復	±1UM	±5UM	±1UM	±5UM	±1UM	±5UM
工作速度	>20M/MIN(1UM) >60M/MIN(5UM)
工作電壓	5V±5%DC 12V±5%DC
工作環境	溫度0-50℃ 濕度≤90(20±5°)
輸出訊號	TTL EIA-422-A(RS-422) ~1VPP

二、工作原理：

1、光柵測量

滾動式光柵線位移傳感器由鋁型材、光柵尺、安裝端蓋、讀數頭和信號電纜（帶插頭）等部分組成。光柵尺（標尺）固定在鋁型材殼體中，安裝端蓋分別固定在殼體的兩端，組成以光柵為基準的測量體。讀數頭由四裂相指示光柵、光源板、接收板、整形（匹配）板和電纜組成。指示光柵座的側面裝有三只滾珠軸承，指示光柵和光柵的間隙由其定位保證。指示光柵座的上部裝有二只滾軸承。當讀數頭和光柵作相對運動時，指示光柵座始終貼在光柵的刻劃面和頂部，裝在指示光柵兩側的光源和接收板，分別作為光源和光閘莫爾條紋的接收。該光電信號經數顯箱處理為位移數字。這樣就完成了光柵對線位移的測量。為便于數顯表（箱）的處理，在傳感器中，還把莫爾條紋的光電信號經整形（匹配）處理后再由信號電纜輸入。

簡而言之，滾動式光柵線位移式傳感器是由裝有光柵尺的殼體和帶有信號電纜的讀數頭二部分組成。

2、光電轉換

滾動式光柵線位移傳感器采用四裂相指示光柵，因此有四組發光、接收系統，零位窗另有獨立的發光、接收系統，均取紅外二極管和光電三極管作為發光、
接收器件。

光源由此5VDC經限流電阻供給發光二極管。其工作電流恒定，保證接收信號的穩定。

3、零窗信號

滾動光柵線位移傳感器帶有一個零位（參考）窗。當讀數頭通過標尺上此標記處時，讀數頭輸出1個正脈沖，止脈沖（信號）輸入數顯表（箱），由它來處理，以獲得光柵測量的坐標定位，具體功能視數顯表（箱）而定。

三、外型尺寸圖：
