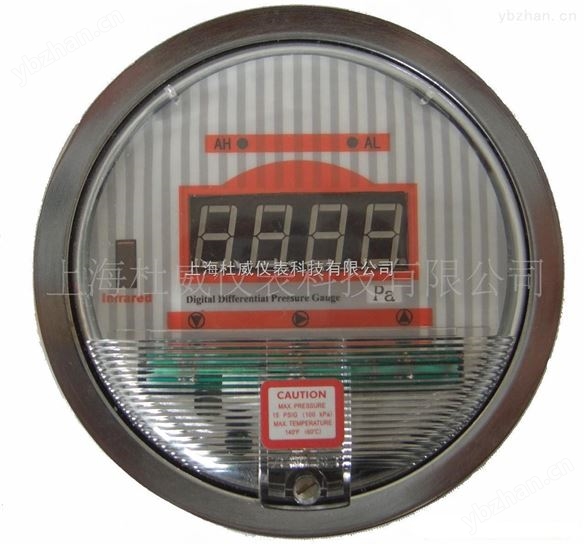

   D2000S差壓顯示開關

一、概述

D2000S系列室內壓力監控器適用于壓力監控和報警有*要求的微差壓應用，它是一套完整的智能系統，包括LED顯示，磁鍵設置，報警指示，繼電器輸出，紅外接口，實時數據存儲。

二、工作原理

該監控器內部由橡膠膜片分為一個高壓腔和一個低壓腔，當高壓腔大壓力高于低壓腔是，橡膠膜片會向低壓腔運動，帶動機構產生一個微小位移，電子電路通過電渦流原理測量位移量來測量壓差。

三、性能指標

精度：±1%

穩定性：±1%滿量程/年

存儲記錄條數：20000條

溫度范圍：-10℃～50℃

電源：17—35VDC

功耗：zui大50mA

繼電器觸點負載：0.5A125VAC/1A 30VDC

電器連接：航空插頭

壓力連接：1/8″NPT

壓力極限：100KPa

表面安裝方式：

在直徑為4 1/16″的圓上，鉆3個大小相同且等距離的孔，與表背面的3個孔對應連接。產品配件包里提供適用的3個固定用螺釘。

嵌入式安裝方式：

切下一個直徑為4 9/16″的圓，然后把表嵌入剩余部分的空隙中，并與適配器連接。利用配件包中提供的6個螺釘將表固定在適當位置。

五、壓力連接

正壓測量：將壓力管連接到表后面任意一個標有“high pressure”,即“高壓”的孔，并堵塞另外一個高壓孔。把標有“low pressure”,即“低壓”的兩個孔暴露在大氣中。

負壓測量：把壓力管連接到表后面任意一個標有“low pressure”，即“低壓”孔，并堵塞另外一個低壓孔。把標有“high pressure”，即“高壓”的兩個孔暴露在大氣中。

差壓測量：把高壓管連接到任意一個標有“high pressure”，即“高壓”孔上，并堵塞另外一個高壓孔。把低壓管連接到任意一個標有“low pressure”，即“低壓”孔上，并堵塞另外一個低壓孔

六、電氣連接

儀表采用9芯塑料航空插頭連接；9芯塑料航空插頭接線定義：
