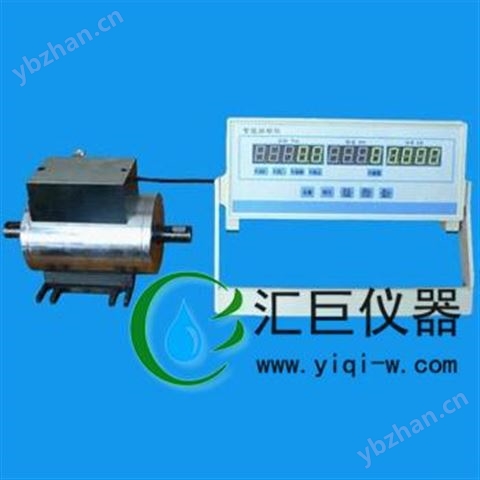

ADN動態扭矩測試儀
動態扭矩測試儀【產品概述】
ADN系列動態扭矩測試儀是測試和檢測各種動態扭矩而設計制造的一種智能化設計儀器。
用于檢測各種電機、減速機輸出的扭矩、轉速、功率的高精度測試設備。廣泛應用于各種電機、機械制造、科研機構等行業。
動態扭矩測試儀【產品特點】
1、信號輸出波形方波幅度可選5V/12V。
2、開機5分鐘即可進入工作狀態，勿需預熱過程。
3、檢測精度高、穩定性好、抗干擾性強。
4、不需反復調零即可連續測量正反扭矩。
5、體積小、重量輕、易于安裝。
6、傳感器可脫離二次儀表獨立使用，只要按插座針號提供±15V（200mA）的電源。
7、即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號。
動態扭矩測試儀【規格參數】
| 型號規格 | ADN-5
| ADN-10
| ADN-20
| ADN-30
| ADN-50
| ADN-100
| ADN-200
| ADN-300
| ADN-500
|
| 負荷值 | 5N?m | 10N?m
| 20N?m
| 30N?m
| 50N?m
| 100N?m
| 200N?m
| 300N?m
| 500N?m
|
| 負荷分度值 | 0.001N?m
| 0.01N?m
| 0.1N?m
|
| 轉速 | 6000rpm
|
| 精度 | ±1%
|
| 電源 | ±15VDC
|
| 扭矩精度 | ＜±0.5%F?S、＜±0.35%F?S、＜±0.1%F?S（可選）
|
| 頻率相應 | 100μs |
| 非線性 | ＜±0.2%F?S
|
| 重要性 | ＜±0.1%F?S
|
| 回差 | ＜±0.1%F?S
|
| 零度時漂 | ＜±0.2%F?S
|
| 零度溫漂 | ＜±0.2%F?S/10℃
|
| 輸出抗阻 | 350Ω±1Ω、700Ω±3Ω、1000Ω±5Ω（可選） |
| 絕緣抗阻 | 5000MΩ
|
| 靜態超載 | 120%、150%、200%（可選） |
| 使用溫度 | －10～50℃
|
| 儲存溫度 | －20～70℃
|
| 電源電壓 | ±15V±5% |
| 型號規格 | ADN-1000
| ADN-2000
| ADN-3000
| ADN-5000
|
| 負荷值 | 1000N?m
| 2000N?m
| 3000N?m
| 5000N?m
|
| 負荷分度值 | 1N?m
|
| 轉速 | 4500rpm
| 3000rpm
|
| 精度 | ±1%
|
| 電源 | ±15VDC
|
| 扭矩精度 | ＜±0.5%F?S、＜±0.35%F?S、＜±0.1%F?S（可選）
|
| 頻率相應 | 100μs
|
| 非線性 | ＜±0.2%F?S
|
| 重要性 | ＜±0.1%F?S
|
| 回差 | ＜±0.1%F?S
|
| 零點時漂 | ＜±0.2%F?S
|
| 零點溫漂 | ＜±0.2%F?S/10℃
|
| 輸出阻抗 | 350Ω±1Ω、700Ω±3Ω、1000Ω±5Ω（可選）
|
| 絕緣阻抗 | 5000MΩ
|
| 靜態超載 | 120%、150%、200%（可選）
|
| 使用溫度 | －10～50℃
|
| 儲存溫度 | －20～70℃
|
| 電源電壓 | ±15V±5% |
| 型號規格 | ADN-10K | ADN-15K | ADN-30K | ADN-50K | ADN-100K | ADN-200K |
| 負荷值 | 10KN·m | 15KN·m | 30KN·m | 50KN·m | 100KN·m | 200KN·m |
| 負荷分度值 | 0.01KN·m | 0.1KN·m |
| 轉速 | 3000rpm | 2000rpm | 1500rpm | 1000rpm |
| 精度 | ±1% |
| 電源 | ±15VDC |
| 扭矩精度 | ＜±0.5%F?S、＜±0.3%F?S、＜±0.1%F?S（可選） |
| 頻率相應 | 100μs |
| 非線性 | ＜±0.2%F?S |
| 重復性 | ＜±0.1%F?S |
| 回差 | ＜±0.1%F?S |
| 零點時漂 | ＜±0.2%F?S |
| 零點溫漂 | ＜±0.2%F?S/10℃ |
| 輸出阻抗 | 350Ω±1Ω、700Ω±3Ω、1000Ω±5Ω（可選） |
| 絕緣阻抗 | 500MΩ |
| 靜態超載 | 120%、150%、200%（可選） |
| 使用溫度 | －10～50℃ |
| 儲存溫度 | －20～70℃ |
| 電源電壓 | ±15V±5% |
其他型號價格：
設備名稱 | 型號 | 單價 |
| 動態扭矩測試儀 | ADN-10 | 14500 |
ADN-20 |
ADN-30 |
ADN-50 | 16500 |
ADN-100 |
ADN-200 |
ADN-500 | 19500 |
ADN-1000 | 22000 |
ADN-2000 |
ADN-5000 | 26000 |
ADN-10000 | 31500 |
ADN-1萬N.M以上到20萬N.M價格另行制定 | 制動器為選購件價格另行規定 |
本公司產品的技術參數、價格等隨產品發展而更改，請隨時聯系，以實際出廠產品為準。
