| 產地 | 國產 | 加工定制 | 是 |
|---|---|---|---|
| 精度等級 | 0.5 |

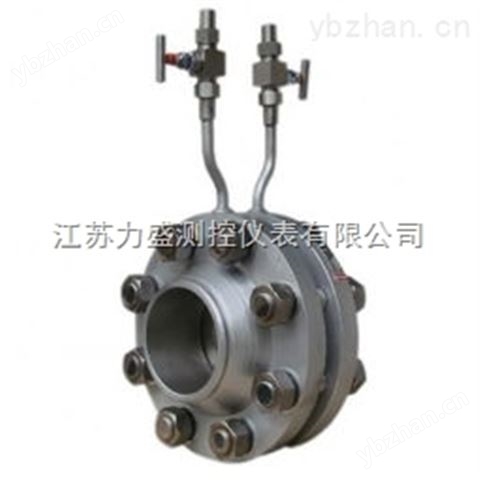

硫磺計量表一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器，整機全密封*，無任何泄漏點，可耐42MPa高壓。【硫磺計量表價格】
硫磺計量表價格，江蘇力盛測控儀表有限公司
：（同號） ：王

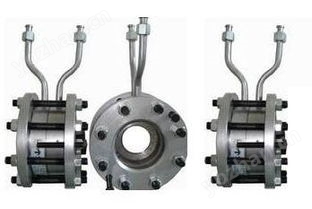

LS-LG系列硫磺計量表（以下簡稱孔板流量計）是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板，噴嘴等。孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
智能節流裝置是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該孔板流量計采用*的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
工作原理：
當介質在測量管中流動時，因其自身的動能與靶板產生壓差，而產生對靶板的作用力，使靶板產生微量的位移，其作用力的大小與介質流速的平方成正比，
其數學公式：
F = Cd·A·ρ·V2/2
F:靶板所受的作用力
Cd：流體阻力系數
A：靶板對測量管軸向投影面積
ρ：工況下介質密度
V：介質在測量管中的特征流速
靶板所受的作用力，經靶桿傳遞使傳感器的彈性體產生微量變化，經過電路轉換，輸出相應的電信號。
硫磺計量表特點：
1、線性度高、重復性好
平衡流量傳感器具有對稱多孔結構特點，能對流場進行平衡，降低了渦流、振動和信號噪聲，流場穩定性大大提高，使線性度比孔板提升了5～10倍，重復性提高了54％，為0.15％，從其綜合性能來看，多孔孔板屬于高檔流量計行列。
2、直管段要求低
平衡流量傳感器由于流場穩定，且壓力恢復比孔板快兩倍，大大所短了對直管段的要求，其前后直管段一般為前3D后1D，zui小可以小于0.5D，從而省去大量直管段，尤其是特殊昂貴材料的管道。
3、減少*壓力損失
多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，降低了動能的損失，在同樣的測量工況下，與孔板相比減少了2.5倍的*壓力損失，從而節省了相當大的運行能量成本，是一種節能型儀表。
4、耐臟污不易堵
多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的形成，保證臟污介質順利通過多個孔，減小了流體孔被堵塞的機會。
5、可直接替換孔板
平衡流量傳感器與孔板具有相同的使用方法和外形，因此可以直接進行替換，不需要任何配管的變化和相關儀表的更改，很適合全廠能源計量改造中將孔板改為多孔孔板。
6、流量測量范圍寬
根據試驗結果，我們了解到：多孔孔板的性能，使其流速可以從zui小到音速；其zui小雷諾數可低于200，zui大雷諾數大于10 7；β值可選0.25～0.90。
7、*穩定性好
由于其紊流剪切力的明顯減小，大幅度降低了介質與節流件直接的摩擦，其β值*保持不變，整個儀表無可動部件，因此可以*保持穩定性。
8、可測高溫高壓介質
與孔板等節流裝置一樣，工作溫度壓力取決于管道和法蘭的材質和等級，工作溫度可達850℃，工作壓力可達42MPa。
9、可測復雜工況介質
由于其特殊的結構設計，使其具有特殊的性能，它可以進行氣液兩相、泥漿，甚至固體顆粒測量。平衡流量可以測雙向流。

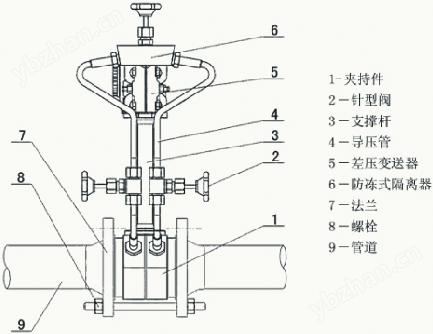

節流裝置組成：
1·節流件：標準孔板、標準噴嘴、長徑噴嘴、限流孔板、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板、環形孔板、文丘里管、文丘里噴嘴、插入式文丘里、V錐流量計、彎管流量計、機翼測風裝置等。
2·取壓裝置：環室、取壓法蘭、夾持環、導壓管、均壓環等
3·連接法蘭（國家標準、各種標準及其它設計部門的法蘭） 、緊固件。
4·測量管孔板 【硫磺計量表價格】
硫磺計量表參數：
口 徑：DN15～DN3000mm至更大
公稱壓力：0.6～42MPa
工況溫度：-20～+300℃（需更高溫度請與工廠）
精 度：±0.2～±1.5％FS
量 程 比：1：10
殼 體：碳鋼（襯氟）；不銹鋼
供電方式：內置3.6VDC鋰電池（可用兩年）；外供24VDC
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS485
防護等級：IP65
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示：累積流量；瞬時流量；滿量程百分比；故障自檢
連接方式：對夾式；插入式（DN100- DN3000mm至更大）。
硫磺計量表選型 【】
型譜規格 | 說 明 | |||||||
| LS-LG |
| 一體化孔板 | |||||
儀表配置 |
| 0 |
| 不帶差壓變送器 | ||||
| 1 |
| 帶差壓變送器 | |||||
| 2 |
| 帶差壓、溫度變送器、 | |||||
| 3 |
| 帶差壓、壓力變送器、 | |||||
| 4 |
| 帶差壓、溫度、壓力變送器 | |||||
介 質 |
| Y |
| 液體 | ||||
| Q |
| 氣體 | |||||
| Z |
| 蒸汽 | |||||
材質 |
| C |
| 碳鋼 | ||||
| S |
| 不銹鋼 | |||||
| O |
| 其它 | |||||
公稱壓力 |
| 025 |
| 0.25MPa | ||||
| 06 |
| 0.6MPa | |||||
| 10 |
| 1MPa | |||||
| … |
| …… | |||||
| 160 |
| 16MPa | |||||
取壓方式 |
| A |
| 角接取壓 | ||||
| F |
| 法蘭取壓 | |||||
公稱直徑 |
| 15 | DN15 | |||||
| 25 | D25 | ||||||
| 32 | DN32 | ||||||
| … | …… | ||||||
| 1200 | DN1200
| ||||||
