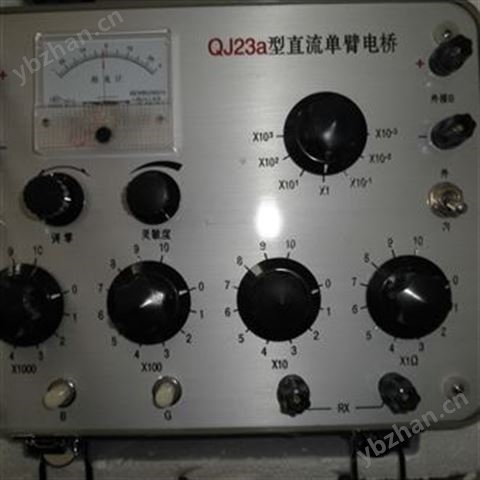

簡要描述：QJ23A直流單臂電橋采用惠斯頓電橋線路、內附指零儀、可內裝干電池的攜帶式直流電阻電橋。
| 品牌 | 其他品牌 | 產地類別 | 國產 |
|---|---|---|---|
| 應用領域 | 醫療衛生,化工,農業,電子 |
一.單臂直流電橋QJ23A直流單臂電橋用途和特點
1.1QJ23A 型是采用惠斯頓電橋線路、內附指零儀、可內裝干電池的攜帶式直流電阻電橋。用來測量1~11.110MΩ范圍內的直流電阻值。適宜在實驗室、車間及無交流電源現場使用；
1.2電橋所有部件安裝在帶蓋的金屬外殼內，體積小、重量輕、攜帶方便；
1.3 QJ23A型直流單臂電橋選用優質零部件，整機制作工藝精良。
二.提供專業單臂直流電橋QJ23A單臂電阻電橋主要技術指標
2.1 QJ23A型全部符合《GB3930-83測量用電阻電橋》國家標準。
2.2使用環境條件件表1。
有效量程 溫 度 相 對 濕 度
標 稱 使 用 范 圍
參 考 值 標 稱 使 用 范 圍
＜1MΩ 20±1.5ºC 5 ~35ºC 25%~80%
≥1 MΩ 20±1.0ºC 10~30ºC 25%~75%
2.3總有效量程：0~11.110 MΩ
2.4主要參數符合表2規定 表2
倍 率 有效量程 分辨力 準確度等級指數（C） 基準數
(RN) 橋路電源
* **
×0.001 0~11.110Ω 1mΩ 0.5 1 10Ω 4.5V
×0.01 0~111.10Ω 10mΩ 0.2 0.5 100Ω
×0.1 0~1.1110KΩ 100mΩ 0.1 0.1 1 KΩ
×1 0~11.110KΩ 1Ω 10 KΩ
×10 0~111.10KΩ 10Ω 100 KΩ
×100 0~1.1110MΩ 100Ω 0.2 0.5 1 MΩ 9V
×1000 0~5.000MΩ 1 KΩ 0.5 2 10 MΩ
5~11.110MΩ 5
*－使用外接指零儀時的準確度等級指數
*－使用內接指零儀時的準確度等級指數
2.5在參考條件下，基本誤差允許極限公式表示為：
Elim=±C%(RN/10+RX)
式中：Elim－基本誤差允許極限； RN －基準值（有效量程內大的10的整數冪）； C-準確度等級指數； RX －測量盤示值乘以倍率盤示值。
2.6指零儀：
a.靈敏度：電橋從平衡點開始，當誤差變化一個等級指數時，內附指零儀指針偏轉應不小于1格。
b.阻尼時間：不大于4秒。
c.抗過載能力：橋路電源在表2規定范圍內，任何操作使指零儀過載時，指零儀不會損壞。
d.點動開機/自動關機功能：按下或點按“B”、“G”其中－按鈕，指零儀電源立即接通；從“B”和“G”按鈕復位起約40秒后，指零儀電源自動切斷。
2.7電源：橋路電源為4.5v(3節1.5v 1號干電池串聯使用)，指零儀電源為9v（1節6F22型疊層電池）。
2.8外形尺寸：258mm×213mm×144mm
2.9質量（重量）：3Kg
