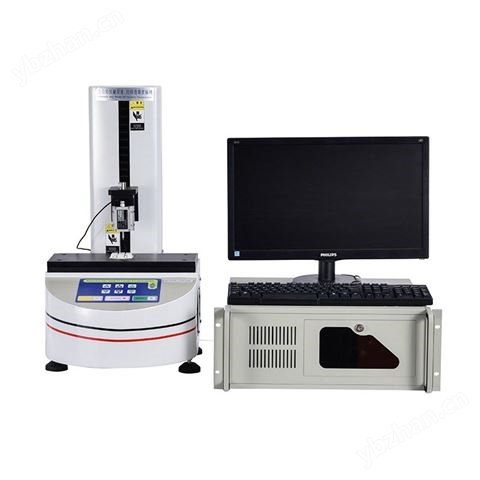

探針測試儀主要適用于各種天線頂針、探針、探針式連接器、彈簧針、雙頭探針、環保探針、手機探針、充電座探針、測試針、天線針之(荷重-阻抗-行程)曲線測試，利用Windows中文視窗書面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、荷重曲線圖、測試結果、檢查報表等等） 。本機器高精度馬達傳動，可提供高精度之(荷重-阻抗-行程)測定，及可得到準確之按鍵及開關曲線試驗。
| 測定荷重： | 2000gf |
| 最小解析度： | 0.01gf |
| 測定行程： | 150mm |
| 最小顯示行程： | 0.01mm |
| 測定速度范圍： | 0～300mm/min |
| 機臺傳動機構： | 滾珠絲桿 |
| 機臺驅動： | 驅動馬達 |
| 機臺尺寸： | 440*340*560 (W*D*H) mm |
| 機臺重量： | 31kg |
| 電 源： | 220V |
| 動態阻抗功能：： | 0-3000毫歐 |
產品說明及測試項目
1.1產品說明：
探針測試儀主要適用于各種天線頂針、探針、探針式連接器、彈簧針、雙頭探針、環保探針、手機探針、充電座探針、測試針、天線針之(荷重-阻抗-行程)曲線測試，利用Windows中文視窗書面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、荷重曲線圖、測試結果、檢查報表等等） 。
本機器高精度馬達傳動，可提供高精度之(荷重-阻抗-行程)測定，及可得到準確之按鍵及開關曲線試驗。
2.2 測試產品：
① 充電座探針
② 彈簧針
③ 雙頭探針
④ 天線針
⑤ 探針式連接器
⑥ 探針
主要規格參數
1、測定荷重：2000gf
2、最小解析度：0.01gf
3、測定行程：150mm
4、最小顯示行程：0.01mm
5、測定速度范圍：0～300mm/min
6、機臺傳動機構：滾珠絲桿
7、機臺驅動：驅動馬達
8、機臺尺寸：440*340*560 (W*D*H) mm
9、機臺重量：31kg
10、電 源： 220V
11、動態阻抗功能：：0-3000毫歐
主要功能及特點
1.1主要功能：
※ 測試條件皆可由電腦設定，并可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）。
※ Peak 、Bottom 、 rPeak 、 rBottom 、 Distance及Click 等皆可直接在圖上顯示數值,
不須人工計算；
※ 測量曲線圖由電腦記憶，可隨時放大、縮小，一張A4紙可任意指定放置24個曲線圖；
※ 測試項目可輸入上、下限規格值，測定結果可自動判定OK或NG；
※ 已知行程可測試對應的荷重和電阻，或已知荷重測對應的行程和電阻；
※ 測試完可導出荷重衰減的壽命曲線圖；
※ 荷重游標和電阻游標隨時檢查曲線上任意位置的荷重和電阻；
※ 測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數）；
※ 檢驗報表抬頭內容可隨時修改（中英文皆可）；
※ 檢驗報表可自動產生，不需再作輸入；
※ 檢驗報表可轉換為Excel、Word，PDF等文書報表格式；
※ 在測試荷重與行程的同時，可以測試動態導通電阻功能；
1.2 特點：
1、儀器超載保護；
2、緊急停機裝置、上下行程限定裝置；
3、軟件設定參數值限定上限保護；
軟件界面圖
開啟軟件包后主操作平臺界面圖:
進入測量執行畫面曲線圖形及數據顯示界面:
名詞解釋：
Tfe: 下壓按鍵導通瞬間電阻值,導通時的荷重和位移；
Resi：導通后穩定的電阻值；
自動生成的文字報表界面:
