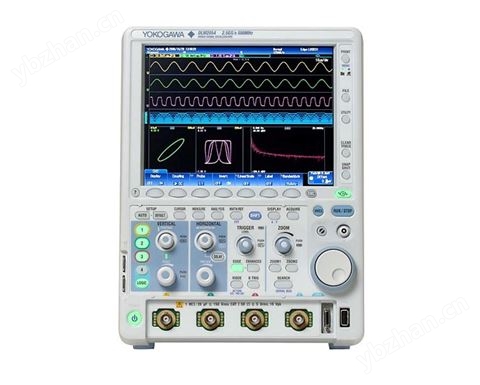

靈活的輸入和性能操作簡便個人示波器
操作簡便&易于觀測
操作簡便。直立式機身加上大屏幕使得查看顯示非常方便。
我們提供大尺寸的LCD屏幕(8.4英吋)讓您擁有更好的視野。還有直立式機身設計節省了桌面或工作臺的空間。它是一款設計緊湊、操作簡便、易于觀測的“個人示波器”。
  |
4個或更多通道上的信號觀測...
捕捉模擬和邏輯混合信號
4個通道遠遠不能滿足數字控制電路的測試需求。DLM2000系列將通道4的模擬輸入轉換為8位邏輯輸入，因此可用作3個模擬輸入通道加8位邏輯輸入信號的MSO(混合信號示波器)。
3通道模擬+8位邏輯
使用邏輯輸入，最多可同時觀測11個通道信號，包含3個模擬通道加上8位邏輯信號。使用邏輯輸入不僅能夠觀測數據和控制信號，或用作觸發源，還可以用于分析I2C和SPI串行總線。
 | 使用ScopeCORE的快速數據處理 使用我們享有的ScopeCORE快速數據處理IC，即使有11個輸入信號也可實現實時顯示。  |
| 項目 | 型號 | DLM2022 710105 | DLM2032 710115 | DLM2052 710125 | DLM2024 710110 | DLM2034 710120 | DLM2054 710130 |
| 模擬輸入通道 | 2 | 4* | |||||
| 邏輯輸入 | - | 8位 | |||||
| 采樣速率 | 2.5GS/s (交錯模式開啟) | ||||||
| 頻率特性 | 200MHz | 350MHz | 500MHz | 200MHz | 350MHz | 500MHz | |
| 記錄長度 | 62.5M點(單個測量,存儲長度：/M1S,交錯模式開啟) | 125M點(單個測量，存儲長度：/M2，交錯模式開啟) | |||||
具有大容量內存和歷史記錄功能，不會錯過一個歷史波形。多種觸發功能，能可靠地捕捉需要的波形。
對于單次觸發模式中的2通道測量，可以添加/M2內存擴展選項，為您最多提供125M點的大容量內存。10,000Hz的信號頻率可保存5,000秒。即使是1.25GS/s的采樣速率，也可捕捉到0.1秒的波形。
| 連續測量 | 單次測量 | ||
| 2通道、4通道相同 | 使用4通道(對于DLM20x2，使用2通道) | 使用2通道(對于DLM20x2，使用1通道) | |
| 標準 | 1.25M點 | 6.25M點 | 12.5M點 |
| /M1、/M1S內存選件 | 6.25M點 | 25M點 | 62.5M點 |
| /M2內存選件 | 12.5M點 | 62.5M點 | 125M點 |
提示：/M1、/M2內存擴展選件只適用于4通道機型。/M1S選件只適用于2通道機型。
使用DLM2000系列，在采集存儲器中最多可保存20,000屏之前捕捉的波形。使用
歷史存儲功能，可以在屏幕上顯示單屏或全部歷史波形數據。可對歷史波形執行光標測量、計算和其它操作。使用歷史功能，可分析很少出現的異常信號。
| 歷史搜索功能 可在20,000屏歷史波形中搜索滿足某種條件的波形。可對找到的波形執行光標測量和其它分析。 | 重放功能 使用旋鈕可按順序顯示波形，每次一個波形。使用重放功能，可自動回放、暫停、快進和倒放歷史波形。 |
DLM2000系列提供多種方便配置的、結合模擬和邏輯輸入的觸發功能，比如邊沿觸發、增強觸發和B觸發功能。
 |  |
| A-B(n)觸發： 在信號B的第7個邊沿觸發。該觸發功能被廣泛應用于事件偏移測試，比如非標準圖像信號的垂直/水平周期或電機參考位置脈沖和驅動脈沖。 |  |
| 串行碼型觸發(用戶定義)： 在任意設置碼型上觸發，最多128位。對于檢測ID/數據和專用通信格式的其它部分信息，非常有效。 |  |
| 雙總線觸發： CAN和LIN總線組合觸發。I2C+SPI總線觸發，還可用其它組合觸發。 LIN或CAN總線信號滿足觸發條件是發生。 |  |
具有降噪功能的實時濾波器支持很廣的頻率范圍(從8kHz到200MHz)
DLM2000系列有兩種濾波器類型，輸入端濾波和運算濾波。使用這些濾波器，可以過濾無用的信號，只觀測需要的帶寬信號。
| 實時濾波器 每個通道有14個低通濾波器，頻率范圍為8kHz至200MHz。在限定帶寬內的波形存儲在內存中。 200MHz、100MHz、20MHz、10MHz、5MHz、 2MHz、1MHz、500kHz、250kHz、125kHz、 62.5kHz、32kHz、16kHz和8kHz 使用內置濾波器處理 您感興趣的產品PRODUCTS YOU ARE INTERESTED IN
