1. 箱體尺寸：
1.1 內部尺寸：高H1000*寬W800*深L800 （mm）
1.2 外形尺寸：高H1500*寬W1400*深L1000 （mm）
2. 主要技術參數：

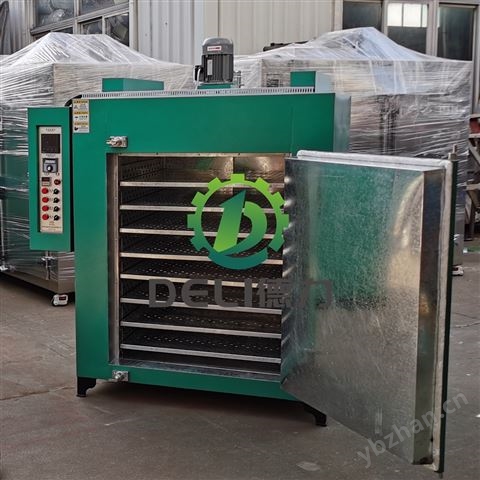

2.1 設備名稱：熱風循環烘箱
2.2 設備型號：DL841·-4型
2.3 工作溫度范圍：室溫-300℃任意可調
2.4 升溫速率：室溫升至200℃≤30min（空載 常壓）
2.5 使用電壓：380V/N+地/50HZ
2.6 控溫精度：±1℃
2.7 溫度均勻性：±2.5℃內（空箱測試）
2.8 加熱功率：9KW/分1組控制
2.9 鼓風功率：750W/耐高溫長軸電機380V*1臺
2.10 箱體表面溫度：環境溫度+10℃
2.11 烘箱噪音：不超過60分貝
測試時須知：測試點應距離內壁材料至少100毫米，距離門至少120毫米。測試時間應在到達溫度（恒溫狀態）后至少10-15分鐘
3.主體鈑金材料：
3.1 箱體外殼：國標1.2mmA3碳鋼板折彎焊接
3.2 箱體內膽：國標1.2mm冷鋼板折彎，焊接，機床沖孔氬焊拼接
3.3 整體框架：寶鋼10#國標槽鋼，6#國標槽鋼及5#國標角鋼電焊拼接
4. 保溫材料及外殼涂裝材料：
4.1 箱體保溫材料：耐高溫硅酸鋁陶瓷纖維保溫，厚100mm
4.2 箱門保溫材料：耐高溫硅酸鋁陶瓷纖維保溫，厚100mm
5. 內部配件:
5.1 箱內配置：箱體內部設有4層烘架，承重200KG，配托盤
5.2 烘架材料：材料為20*20碳鋼方管制作，壁厚不小于2mm
6. 箱門結構：
6.1 箱門數量：單開門
6.2 箱門尺寸：高1000寬800
6.3 密封方式：箱門與箱體門框四周采用軟性耐高溫硅膠條密封，密封性好，便于清潔
6.4箱門承重：承重型鉸鏈2付及外壓式拉桿1付，外壓拉桿密封性好
7. 加熱系統：
7.1 加熱元件材質：德力定制碳鋼加熱管
7.2 加熱元件功率及數量：1.5KW/件，共6件，加熱總功率9KW
7.3 加熱元件安裝位置：箱體內部兩側循環風道內
7.4 升溫速率：大約每分鐘7-8度
8. 鼓風系統：
8.1 鼓風方式：強壓式循環送風，內部循環
8.2 鼓風機安裝方式：烘箱頂部安裝
8.3 離心風輪尺寸：尺寸為135*φ270（mm）
9. 排氣進氣系統：
9.1 進氣口：箱體頂部鼓風機軸心口，作為冷風進氣補償，孔徑60mm
9.2 排氣口：烘箱頂部安裝手動或自動排氣裝置
10. 電器控制系統：
10.1 溫控系統：液晶顯示屏/智能/液晶大屏/菜單式操作，簡單易懂，控溫精度±1.1℃，帶K型高精度雙芯鎧甲熱電偶，帶微電腦P.I.D調節，自動恒溫
10.2 超溫保護系統：安裝有超溫保護儀表、當箱內溫度超過主控儀表設定值時、超溫儀表起動立即斷開主控制電源、保護烘烤產品
10.3 計時裝置：S48S-999.99定時裝置，可人工/自動開關，當溫度到達所設定溫度時即開始計時，當時間到達所設定范圍后即切斷加熱電源（可關閉）
10.4 報警系統：APT/AD16型聲光報警裝置，設定時間結束報警提示
10.5 安全保護系統：漏電保護，斷路保護,電機過載保護，接地保護，缺相保護，相序保護，斷路器啟動，有效保護所有電器元件
10.6 加熱控制系統：SSR固態輸出，采用無觸點過零觸發驅動加熱器工作，無觸點無火花和噪音，使用壽命長，采用品牌電器
10.7 鼓風控制系統：采用接觸器控制，帶相序保護裝置，電機過載保護裝置
10.8 開關指示燈：采用品牌電器，
10.9 控制箱及安裝位置：定制獨立掛壁式控制箱 ，控制箱外接線用高溫軟管連接
10.10 控制電路電壓：220V / 50HZ
10.11選配項目：程序控制系統，有紙或無紙記錄儀，多點巡檢儀，6通道打點式，煙霧報警器，自動抽風裝置，爐門限位斷路開關，人機一體系統，液晶觸摸屏等
德力烘箱性能及使用環境要求
11．德力烘箱主要性能優點：
11.1 升溫快，控溫精準，耗電量小，節能環保
11.2 安全保護裝置齊全，防止意外發生
11.3 風機過載保護，保護電機，防止過熱
11.4 雙儀表控制，超溫切斷加熱并報警，防止產品燒壞
11.5 頂部抽風，快速排除濕氣
11.6 時間設定，有效控制烘烤時間，時間到自動切斷加熱電源
11.7 保溫性能好，箱內填充耐高溫硅酸鋁纖維，箱體表面基本保持常溫
11.8 所有加熱控制全部采用SSR固態控制，無觸點，不易損壞，控溫精確
11.9 出風量大，鼓風循環合理，使得溫度更加均勻
11.10 使用遠紅外電熱發生器，不銹鋼管狀電加熱管，使用壽命長
12. 德力設備使用條件
12.1場地：
A. 地面平整，通風良好
B. 設備周圍無強烈振動設備周圍無強電磁場影響
C. 設備周圍無易燃、易爆、腐蝕性物質和粉塵
D. 場地地面承重能力：不小于800kg/平方
E. 設備周圍留有適當?shù)氖褂眉熬S護空間
12.2環境：
A. 溫度：室溫℃～40℃ B.相對濕度：≤85% C.氣壓：86kPa～106kPa
12.3進線電源：
A.AC（380±38）V,(50±0.5)Hz,3相4線+保護地線
B. 保護地線接地電阻小于4Ω
C. 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關
D. 并且此開關必須是獨立供本設備使用
E. 設備不工作時，環境溫度應保持 -5℃～+45℃
德力常規熱風循環烘箱尺寸圖：（特殊規格可定制）
型號 | 電源電壓V | 加熱功率KW | 鼓風功率W | 溫度范圍℃ | 控溫精度℃ | 溫度均勻性℃ | 內尺寸（高×寬×深）mm
| 容積L |
DL841-1 | 220 | 3 | 40 | ~300 | ±1 | ±1 | 450×450×350 | 70 |
DL841-2 | 220 | 3.6 | 40 | ~300 | ±1 | ±2 | 550×550×450 | 136 |
DL841-3 | 380 | 4.5 | 180 | ~300 | ±1 | ±2.5 | 750×600×500 | 225 |
DL841-4 | 380 | 9 | 180 | ~300 | ±1 | ±2.5 | 1000×800×800 | 640 |
DL841-5 | 380 | 12 | 750 | ~300 | ±1 | ±3 | 1000×1000×1000 | 1000 |
DL841-6 | 380 | 15 | 750 | ~300 | ±1 | ±3 | 1200×1200×1000 | 1440 |
DL841-7 | 380 | 18 | 750*2 | ~300 | ±1 | ±5 | 1500×1200×1000 | 1800 |
DL841-8 | 380 | 21 | 750*2 | ~300 | ±1 | ±5 | 1500×1500×1200 | 2700
|
