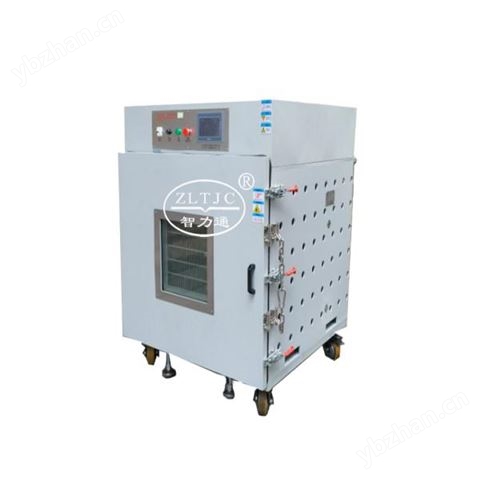

電池沖擊、短路試驗儀：ZLT－CJ8
產品概述：
電池沖擊試驗符合IEC60335－1：2020附錄B21.1標準要求，對可分離的電池和可分離的電池，當沒有連接到器具時的耐沖擊試驗，檢查其應具有足夠的機械強度，并且構造應能承受在正常使用中可能預期的粗暴操作。試驗原理：在充電、剛性支撐的電池應進行IEC 60068-2-75中的Ehb試驗的彈簧沖擊試驗。三次沖擊，每次沖擊能量為0.5J，施加在電池外殼可能薄弱的每個點上。如果對應用IEC 60068-2-75中的試驗Ehb是否出現缺陷有疑問，則忽略該缺陷，并在新樣品上的同一位置施加三次沖擊，然后該新樣品應能承受試驗。
電池短路是符合IEC60335－1：2020：19.17條款要求，檢查蓄電池的充電系統中經引入一個短路后，評估其反饋效果。
●防爆箱尺寸：分上下兩個工作區，分別用于沖擊試驗與短路試驗（或溫升試驗）；
內箱尺寸：W1000*D1000*H1000mm，外箱尺寸：W1200*D1200*H1800mm。
●沖擊試驗：試樣放置可三維人工調節（前、后、左或右），令彈簧錘能對準試樣的被沖擊點，對某個沖擊點的三次沖擊試驗，彈簧沖擊錘的儲能與釋放均為電動控制，操作人員無須打開防爆箱門，確保安全。
●短路試驗：本機構提供一個瞬動接觸裝置，觸點導通用量為200A，當電池處于充滿電的狀態時，啟動試驗按鈕，則瞬動接觸裝置將電池正負極短接并通過電流電壓傳感器監控，運算得出短路機構電阻不大于10 mΩ。
●沖擊試驗與短路試驗機械操作在防爆箱內，沖擊試驗在防爆箱下層進行，而短路（或溫升試驗，溫升試驗機構不在此方案中）在防爆箱上層進行，電氣控制部分則在防爆箱外，用PLC觸屏控制并有防爆箱內溫度顯示。
