一、概述XYQ2系列高壓液阻軟啟動裝置適用于3-10KV高壓鼠籠型異步電動機或同步發動機，作降壓軟起動之用；具有起動電流小，轉速逐步提高的軟起動特性，主要用于各種輕重載高壓電機的不頻繁起動，與變頻軟起動、高壓熱變電阻軟起動相比，具有一定的價格優勢
一、概述
XYQ2系列高壓液阻軟啟動裝置適用于3-10KV高壓鼠籠型異步電動機或同步發動機，作降壓軟起動之用；具有起動電流小，轉速逐步提高的軟起動特性，主要用于各種輕重載高壓電機的不頻繁起動，與變頻軟起動、高壓熱變電阻軟起動相比，具有一定的價格優勢。
二、基本原理
該軟起動裝置在電動機定子回路中串入液體電阻，以降低電機的端電壓。在起動過程中，自動的慢慢減小定子回路中的液體電阻的阻值，使電動機的端電壓逐步升高直到接近全壓，起動轉矩也逐步增加直到接近額定值，以實現電機平穩起動且降低電流的目的。當電動機的端電壓升高到全壓后，電阻被自動切除。停機時，動極板反向運動復位，準備下一次起動。
由于采用了可編程控制器編程，加上液體電阻可調，所以容易與不同電機的參數配合，適應電機的起動特性，大幅度降低電機的起動電流，實現電機的平滑軟起動。
三、主要性能特點
1、起動過程平滑，機械沖擊小；
2、起動電流僅為額定電流的2.0~3.5倍，而且易調整電阻值的大小，達到了起動效果，降低了電機的起動發熱，有效的延長了電機的使用壽命；
3、確保一次起動成功，不受電網電壓波動和負載變動的影響，而且可以連續起動2~3次；
4、對電網影響小，起動時電網壓降在10%范圍以內，而且結構簡單，易維護；
5、具有多重保護功能。沒有低電壓、過電流和速斷保護，設有水溫過高報警，液位過低報警和越限報警及一系列閉鎖裝置。
四、適用場合
1、新電機需要起動設備；
2、電機安裝地點離變壓器比較遠，電機所在處電壓比較低，電機難以起動；
3、變壓器（電網）容量有限，電機起動時須停下其他用電設備，或影響同一電網下其他設備的運轉；
4、電機起動時電流過大，產生過大的機械沖擊和電機的熱沖擊，使得電機起動時升溫過高，影響電機和負載設備的使用壽命；
5、原來是采用電抗器或自耦變壓器起動，起動時電流沖擊大，影響同一線路上其他設備運行，甚至導致變壓器跳閘；
6、電機固起動困難而經常空載運行等待，白白消耗電能。
五、型號說明
XYQ2-？
“XYQ2-"為內部固定型號，“？"表示適配功率大小。
六、主要技術參數
主要技術參數見表1
七、外形及安裝尺寸

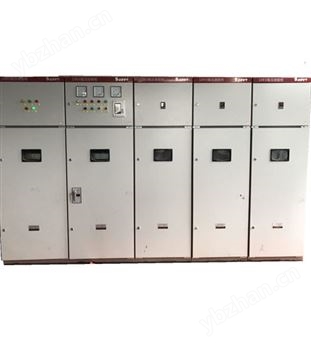

起動裝置外形如下圖圖1所示。
2、起動裝置外形及安裝尺寸見表2。
表2
1、液阻柜不得躺倒搬運，吊裝時應避免碰撞，柜體傾斜應大于70°，以避免損壞傳動件及絕緣箱體；
2、液阻柜安裝在可以泄水的地方，安裝地面應水平，液阻箱垂直水平安裝面；
3、液阻柜應安裝在電纜溝的正上方，配槽鋼基座；
4、配置綠黃接地線于接地柱上；
5、安裝完畢后應作絕緣電阻檢測和耐壓試驗；
6、電機起動運行的典型一次系統方案圖如圖2、圖3所示。一般在500KW以下采用如圖2所示的一次系統方案1；500KW以上（包含500KW）的電機采用如圖3所示的系統方案2；系統方案中真空接觸器可以是高壓真空斷路器，由用戶自行決定；液體電阻的接線比較靈活，我們優先推薦接在電機中性點側；
7、軟起動裝置的電纜進線方式均為下進下出方式。
