1.型號GGD,GCK,GCS,MNS。
構造特性

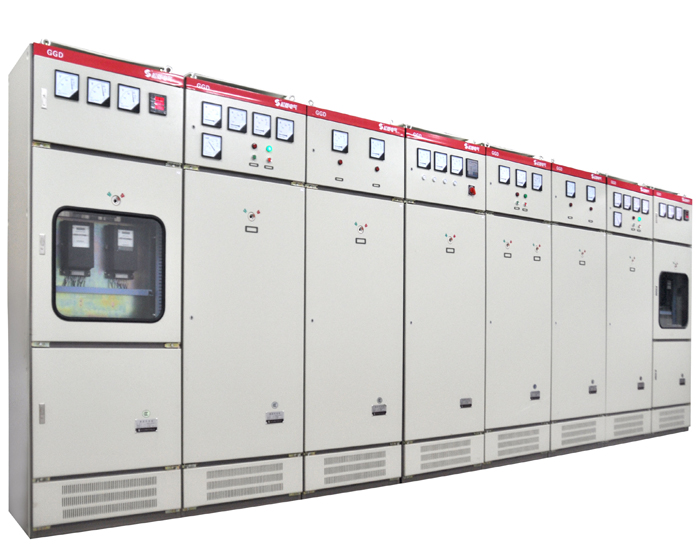

交流低壓配電柜GGD箱體采用通用箱形，箱體采用8MF冷彎型鋼局部焊接組裝而成，具有20個模具安裝孔，通用系數高。GGD機柜對散熱有足夠的考慮。機箱上下兩端都有不同數量的散熱槽，當機箱電器元件發熱時，熱量就會通過上端槽孔排出，冷風不斷地從下端槽孔進入機箱，使密封機箱從下至上形成一個自然通風道，達到散熱的目的。
GGD柜根據現代工業產品造型設計的要求，采用黃金分割率的方法設計柜體外形及各部件的分割度，使整個柜體美觀大方，面目一新■柜體的頂蓋在需要時可以拆下，以方便現場主母線的裝配與調整，柜頂四角裝有吊環，用于吊裝和運輸。機柜防護等級為IP30，用戶也可根據環境要求，在IP20-IP40之間選擇。
構造特性
整柜采用組合式組合結構，模數孔安裝，部件通用性強，適用性好，標準化程度高■柜體的上部為母線室，前部為電器室，后部為電纜進出線室，每室之間用鋼板或絕緣板隔開，確保安穩。
MCC柜抽屜小室的門與斷路器或隔離開關的操作手柄具有機械聯鎖，只有當手柄處于斷開位置時，門才能被打開。接電開關、聯絡開關和MCC柜的抽屜有三個位置：連接位置、測試位置、斷開位置。
開關柜的頂部可根據電力需求安裝母線橋。
構架采用8MF型開口型鋼，主架上安裝模數為E=20mm，安裝孔為100mmΦ9.2mm，使框架裝配靈活方便。
開關柜的各個功能室是彼此隔離的，其功能室分為單元室、母線室和纜室。房間的功能相對獨立。橫接母線采用箱體后部平置布置，以提高母線的抗電能力，是使主電路具有高短路強度的基本措施。線纜隔間的設計，使得線纜上下進出都非常方便。抽屜高度的模數為160毫米。改變抽屜的只是高度大小的變化，寬度、深度的大小沒有變化。同一機能單元的抽屜具有良好的轉換性能。額定電流為400A或更低。抽屜面板上有明顯的分、合、試、抽等位置標記。本實用新型具有機械聯鎖裝置。一抽屜單元為主體，具有抽屜與固定相結合的特點，可混合組合，任意使用。
箱體防護等級為IP30IP40，也可根據用戶需要進行選型。
構造特性
MNS型低壓開關柜框架為組合式結構，其基本骨架是由C型鋼組成的。機柜框架的所有結構件都是鍍鋅處理，由自攻鎖螺釘或8.8級六角螺栓牢固地連接到基本機柜框架上，并與相應的改變方案的門、隔板、安裝支架和母線功能單元等部件組合成一個整體開關機柜。開關箱內部尺寸，部件尺寸，隔室尺寸按模塊化設計（E=25mm）。
MNS型組合式低壓開關柜每個柜體被分隔為三個房間，即水平母線房間（在柜體后面）、小抽屜房間（在柜體前面）和電纜房間（在柜體下方或柜體前面）。本實用新型的室內由鋼板或高強度阻燃塑料功能板分隔，上下層抽屜之間由帶通氣孔的金屬板分隔，可全面地防止由于開關元件的故障而造成飛弧或母線與其他線路短路而造成的事故。
MNS型低壓開關柜的結構設計可以滿足各種進線方案的要求：上、下、上、下四種進線方式。
結構緊湊：可容納功能單元的空間較小。
連接件通用性強，裝配靈活，以E=25mm為模數，可根據系統設計的要求，將結構和抽屜任意組合。
母線保護采用高強度阻燃型高絕緣強度塑料功能板，具有抗故障電弧性能，使運行維護安穩可靠。
各類大小抽屜的機械聯鎖機構符合規范要求，有聯接、測試、分離三個明顯位置，安穩可靠。
