商品說明 裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等低壓配電系統
裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等低壓配電系統。在大型發電廠、石化系統等自動化程度高、要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380V(400)、(600)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

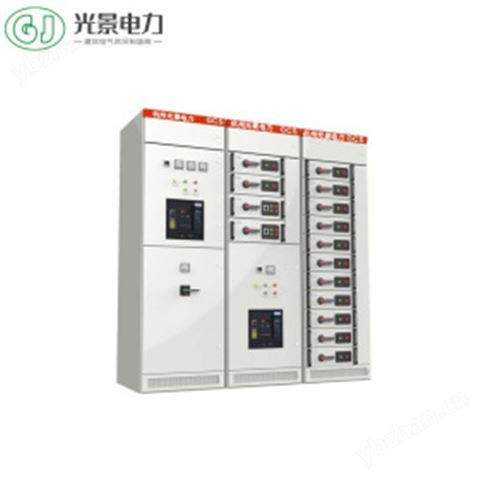

中文名：GCS型低壓抽出式開關柜額定絕緣電壓交流：660(1000)V額定頻率：50(60)Hz額定工作電壓：主電路：交流380(660)V
一、產品概述
裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等低壓配電系統。在大型發電廠、石化系統等自動化程度高、要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380V(400)、(600)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
二、基本參數
輔助電路交流380、220、24V
直流220、110V
5.垂直母線額定電流1000A
6.額定峰值耐受電流105(176)KA
7.額定短時耐受電流50(80)KA
三、柜體尺寸
裝置通用柜體的尺寸：
四、功能單位
一個單位抽屜的尺寸為：
160(高)x 560(寬)x 410(深)mm；
抽屜可分1/2單元、1單元、1又1/2單元、3單元五個系列；
五：裝置特點
1.提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升到接插件、電纜頭、間隔板帶來的附加溫升。功能單元之間、隔離之間的分隔清晰、可靠，不因某一單元的故障而影響其他單元工作，使故障局限在最小范圍。
2.母線平置式排列裝置的東、熱穩定性好，能承受80/176KA短路電流的沖擊。MCC柜單柜的回路數量多至22回路，充分考慮了大單機容量發電廠、石化系統等行業自動化電動門(機)群的需要。裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出，零序電流互感器置電纜隔室內，使安裝維修方便。同一電源配電系統可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可以部分降低對元器件短路強度的要求。
3.抽屜單元有足夠數量的二次接插件(1單元及以上為32對，1/2單元為20對)，可滿足計算機接口和自控回路對接點數量的要求。
