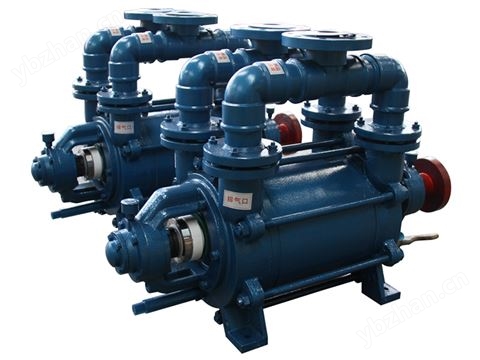

新安江牌耐腐蝕FSK水環式真空泵產品號：ZL.1
一、水環式真空泵的概述：
新安江牌IIFSK系列耐腐蝕水環式真空泵是我司自行開發的新一代產品，該系列水環泵集耐腐蝕材料和高真空等技術于一體。
二、水環式真空泵的工作原理：
圖1是水環式真空泵的工作原理圖，葉輪偏心的裝在接近圓形的泵體內，當葉輪按圖示箭頭方向旋轉時，因離心力的作用，注入泵體內的液體形成旋轉的液環。
液環內表面與葉輪殼之間形成一個月牙形空間，當葉輪由A點轉到B點時，兩相鄰葉片之間所包圍的容腔逐漸增大，氣體由外界吸入，當葉輪由C點轉到A點時，相應的容腔由大變小，使泵先吸入的氣體受到壓縮，當壓力達到或略大于氣壓時，氣體被排出。
圖1:水環式真空泵工作原理圖
三、水環式真空泵的用途：
FSK系列耐腐蝕水環式真空泵可用于抽送不含固體顆粒的腐蝕性氣體，廣泛應用于輕功、化工、食品、紡織、石油化工、冶金、制藥等行業。
在具體使用中，水環泵經常被用于真空干燥、真空送料、負壓除塵、蒸餾過濾、真空結晶等工藝。
四、水環式真空泵的選型說明：
通常水環式真空泵的型號表示為 II FSK - 8 的形式，其中各個參數意義如下：
II——第二代水環泵
F——表示耐腐蝕
SK——水環式真空泵
8——抽氣量（m³/min）
五、水環式真空泵參數表：
| 型號 | 抽氣量(m3/min) | 極限真空度 | 功率 (kw) | 轉速 (r/min) | 耗水量 (L/min) | 進/出口直徑 (mm) | |
| Mpa | mmHg | ||||||
| II FSK-1.5 | 1.6 | 0.098 | 735 | 3 | 1440 | 8 | 65/65 |
| II FSK-2 | 2.76 | 0.098 | 735 | 4 | 1440 | 9 | 65/65 |
| II FSK-3 | 3.85 | 0.098 | 735 | 5.5 | 1440 | 12 | 65/65 |
| II FSK-4 | 4.68 | 0.098 | 735 | 7.5 | 1440 | 15 | 65/65 |
| II FSK-6 | 6.1 | 0.098 | 735 | 11 | 1440 | 20 | 80/80 |
| II FSK-8 | 7.8 | 0.098 | 735 | 15 | 1440 | 24.5 | 80/80 |
| II FSK-12 | 12.6 | 0.098 | 735 | 22 | 970 | 26 | 125/125 |
| II FSK-16 | 16.8 | 0.098 | 735 | 30 | 970 | 34 | 150/150 |
| II FSK-20 | 20.4 | 0.098 | 735 | 37 | 970 | 36 | 150/150 |
| 注：① 表內性能為氣體溫度20℃，大氣壓力為1013.25hpa（相當于760mmHg），氣體相對濕度70%，水循環供水溫度為15℃時的性能。 ② 抽氣速率容差±10%。 ③ 表內真空度數值，是指負于標準大氣壓的那部分壓力。 （1 mmHg = 1 Torr (托) = 133.3 Pa (帕), 0.1 Mpa = 750 mmHg） | |||||||
六、水環式真空泵安裝圖：
FSK-1.5~4型安裝圖
FSK-6~30型安裝圖
注：氣液分離器按客戶需要定制
