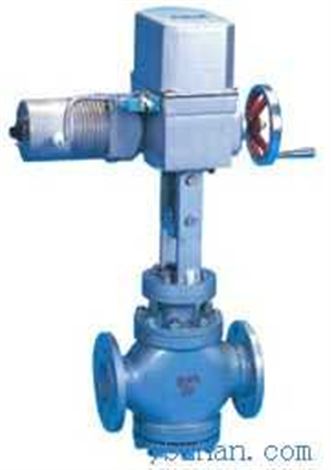

- 電動直通單調節閥、電動雙座調節閥
【概述】
SZAZP、SZAZN型電動直通單、雙座調節閥是DKZ型電動單元組合儀表中的招行單元，它是生產過程自動調節系統中的重要環節之一。它以電源為動力接受統一的指標信號0～10或4～20mA.DC，將此轉為與輸入信號相對應的上焉位移，自動地操縱閥門，改變閥門的開啟程度，從而達到對工業介質流量、壓力、溫度和液位等參數的自動調節。因而廣泛應用于化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。
本系列產品有標準型、波紋管密封型、夾套保溫等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20～400。
【主要零件材料】
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
【主要技術參數】 公稱通徑D(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300 400 額定流量系數
Kv 單座 5 8 12 20 32 50 80 120 200 280 450 800 1200 雙座 10 16 25 40 63 100 160 250 400 630 1000 1600 2700 額定行程L（mm) 10 16 25 40 60 100 公稱壓力PN（MPa) 1.6、4.0、6.4 固有流量特性 直線、等百分比 允許泄漏量（1/h) 10-4×閥額定容量（單座）、10-3×閥額定容量（雙座） 工作溫度t（℃） -20～200、-40～250、-40～250、-60、450 信號范圍（mA.DC） 0～10或4～20 電源電壓 220V、50Hz 作用方式 電開式、電關式
＊本產品性能指標貫徹GB/T4213—92。
