產品簡介

電纜阻尼震蕩波別稱：振蕩波局放測試儀系統電纜振蕩波局放測試電纜故障震蕩波綜合測試儀電纜故障振蕩波測試儀電纜障礙振蕩波局放綜合測試儀

詳細介紹

電纜阻尼振蕩波局放測試系統簡介—— introduction

電纜振蕩波局放測試系統（OWTS）是一種用于交聯聚乙烯電力電纜現場局部放電試驗的裝置。對于現場試驗，由于電力電纜容量大很難進行工頻電壓下的狀態檢測，直流電源不適用于XLPE電力電纜，采用超低頻（0.1Hz）電源進行試驗由于要求試驗時間長可能會引發電纜中的新的缺陷。電纜振蕩波局部放電檢測和定位技術，是利用電纜本身的電容特性產生衰減振蕩的交流高壓波形，電源設備較輕，且能夠有效檢測和定位電纜局部放電處的位置而不對電纜造成傷害，因此受到越加廣泛的應用。
電纜震蕩波別稱：振蕩波局放測試儀系統電纜振蕩波局放測試電纜故障震蕩波綜合測試儀電纜故障振蕩波測試儀電纜障礙振蕩波局放綜合測試儀

電纜阻尼振蕩波局放測試系統參數 —— Parameters

以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：

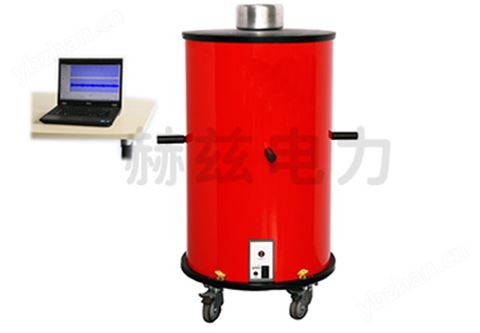

阻尼振蕩波單元為一體化設計，內含高壓線圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器。
測控主機協調整個系統的運行，通過無線網絡和阻尼振蕩波單元進行通信，控制阻尼振蕩波單元運行，并采集、存儲和分析分壓器/耦合器采集的阻尼振蕩波信號和局放信號。

型號	HZZDB-60	HZZDB-30
供電電源	220VAC±10%，50Hz	220VAC±10%，50Hz
振蕩波輸出電壓	30kV	60kV
振蕩頻率范圍	20Hz~300Hz	20Hz~300Hz
測試電纜長度范圍	200m~20km	200m~20km
高壓充電電流	5mA	5mA
高壓開關	觸發方式：激光觸發高壓開關	觸發方式：激光觸發高壓開關
高壓開關控制	導通時間：1µs	導通時間：1µs
	開關導通電阻：小于1Ω	開關導通電阻：小于1Ω
	光纖通信	光纖通信
局放測量范圍	1pC~100nC	1pC~100nC
局放水平檢測與帶寬	符合國際電工委員會IEC60270標準	符合國際電工委員會IEC60270標準
局放定位帶寬	150kHz~45MHz自動調節	150kHz~45MHz自動調節
局放定位測量精度	電纜全長1 % (最小分辨率2m)	電纜全長1 % (最小分辨率2m)
介質損耗測量范圍	0.1 %~10 %	0.1 %~10 %
局放實時采樣率	100MHz	100MHz
局放采樣存儲深度	32MB（可記錄300ms數據長度）	32MB（可記錄300ms數據長度）
控制方式	無線控制	無線控制
局放校準模式	自動/手動	自動/手動
校準模式下時域脈沖反射定位接頭功能	自動鎖定接頭位置	自動鎖定接頭位置

電纜阻尼振蕩波局放測試系統功能 —— Features

● 基于阻尼振蕩電壓（DAC）的局放測試。
● 依據 IEC 60270 標準進行局放等級測量。
● 測試頻率（有效性）接近于50Hz工頻電壓。
● 加壓時間短，是無損的測試方法。
● 高精度數據采集模塊進行測量和數據采集。
● 可同時檢測介損值、電纜電容等參數。
● 控制系統采用筆記本電腦, WIN XP系統、無線通訊模塊（WLAN ）。
● 帶有接頭自動校準模式。
● 自動調節系統參數來優化測試靈敏度。
● 應用數理統計方法分析定位局放點，并在線處理數據。
● 菜單引導式操作界面。
● 便攜式設計，重量輕，易于操作和使用。
● 運輸方便，現場布置簡單。
