產品別稱： 產品型號： 參考標準：DL/T408-1991,GB/T1029-2005, GB311.1-2012 產品優勢：● 語音提示“同相"或“異相，請注意"火花。● 測量結果三種方式同時顯示：相位差值、同相/異相指示燈、同相/異相語音提示。● 屏幕同時顯示兩線路相位差、波形和頻率。 設備廠家：福祿德電力 ......
產品介紹

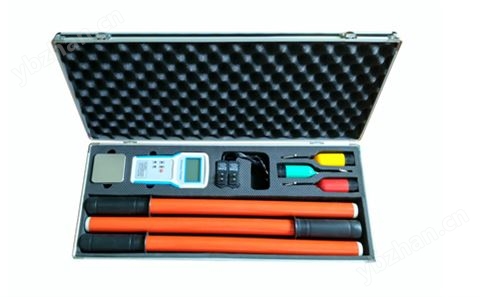

TAG-8000S高壓無線語音核相器在電力系統環網和雙電源電力網建設或檢修中, 對于閉環點斷路器兩側電源核相檢查是非常重要的試驗項目, 否則可能發生短路, 后果不堪設想。TAG-8000S高壓無線語音核相器采用電力電子檢測技術和無線傳輸技術, 操作安全可靠, 使用方便, 克服了有線核相儀的諸多缺點, 符合國家電力安全工器具質量監督檢驗測試相關標準。
TAG-8000S高壓無線語音核相器適合4KV～500KV輸電線路帶電核相作業，同時具有驗電功能。真正實現跨電壓測量的核相儀。儀器所有電子部分均使用可充電鋰電池，并配置2個充電器。性能極其穩定，絕不可能誤報。
產品特點
1、語音提示“同相"或“異相，請注意"火花。
2、測量結果三種方式同時顯示：相位>差值、同相/異相指示燈、同相/異相語音提示。
3、屏幕同時顯示兩線路相位差、波形和頻率。
4、具有高壓驗電功能。
5、兩個發射器和接收器均內置可充電鋰電池，儀器所有電子部分均使用可充電鋰電池，并配置2個充電器。
6、測試距離遠, 可達到200米視距, 并可穿墻使用；
7、超低功耗設計，充電一次常規使用一年；半小時無操作儀器自動關機。
8、液晶屏同時顯示相位、波形、頻率等數據, 真人女聲播報測試結果，測試安全可靠,測試更快速；
9、伸縮式絕緣桿, 攜帶、使用非常方便, 絕緣性能符合電力絕緣工器具耐壓試驗要求；
10、便攜式接收器設計美觀大方, 具有防滑處理工藝；
11、整機采用*的制作工藝, 體積小, 重量輕。
技術參數
可檢測電壓范圍: 0.4 ~ 220kV (可定制0.4~ 500kV);
無線傳輸距離: ≥ 200米視距 (300米以上需定做);
同相定義: 嚴格按照規程的規定設計, 相角≤30°為同相, 相角≥30°為不同相 ;
| 試驗項目 | 單位 | TAG-8000S無線高壓語音核相儀試驗參數 | 備 注 |
| 3kV | 6kV | 10kV | 35kV | 110kV | 220kV | 500kV |
| 啟動電壓 | kV | <0.4 | <0.4 | <0.4 | <0.4 | <0.4 | <0.4 | <0.4 | 合格 |
| 傳輸距離(視距) | m | > 200米 | 合格 |
| 泄漏電流 | μA | <30 | <30 | <30 | <30 | <30 | <30 | <30 | 合格 |
| 音響強度 | dB | >75 | >75 | >75 | >75 | >75 | >75 | >75 | 合格 |
| 直流電壓試驗 | kV | 3 | 6 | 10 | 35 | 110 | 220 | 500 | 合格 |
| 工頻耐壓試驗 |
| 0.3m/40kV | 合格 |
| 抗電弧試驗 | kV | 3.6 | 7.2 | 12 | 42 | 130 | 260 | 600 | 合格 |
| 防短路試驗 | kV | 3.6 | 7.2 | 12 | 42 | 88 | 176 | 400 | 合格 |
| 溫度試驗 | ℃ | -30～+45 | 合格 |
| 濕度試驗 | % | 95% | 合格 |
| 自由跌落(3米) | 次 | 10
| 合格 |
| 沖擊試驗 | 次 | 1000
| 合格 |
| 同相干擾 | kV | <1.2 | <2.4 | <4 | <14 | <44 | <88 | <200 | 合格 |
| 反相干擾 | kV | >1.8 | >3.6 | >6 | >21 | >66 | >132 | >300 | 合格 |
| 工作環境 |
| 戶內戶外 | 合格 |
| 工作電壓 | V | 8.7V | 鋰電 |
| 靜態電流 | μA | < 10 | 合格 |
| 動態電流 | mA | < 20 | 合格 |
| 動態功耗 | W | <0.2 | 合格 |
