產品介紹

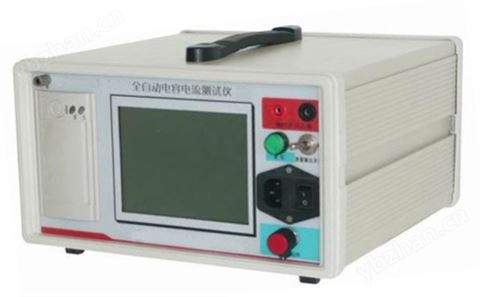

FLD-500A全自動電容電流測試儀直接從PT的二次側測量配電網的電容電流，與傳統的測試方法相比，全自動電容電流測試儀無需和一次側打交道，因而不存在試驗的危險性，無需做繁雜的安全措施和等待冗長的調度命令，只需將測量線接于PT的開口三角端就可以測量出電容電流的數據。
產品特點
1、由于從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號，同時測試儀的輸出端可以耐受100V的交流電壓，若測量時系統有單相接地故障發生，亦不會損壞PT和測試儀，因而無需做特別的安全措施，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠。
2、全自動電容電流測試儀采用大屏幕液晶顯示，中文菜單，操作非常簡便，且體積小、重量輕，便于攜帶進行戶外作業，接線簡單，測試速度快，數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。
3、安全：無需和一次側打交道，只需將測量線介于PT的開頭三角端就可以測量出電容電流的數據，試驗過程簡單。
4、數字抗干擾技術：電容電流測試儀通過傅立葉算法濾除工頻干擾電壓對測量的影響，并計算得到輸出信號的幅值及相位，從而得到測量結果。此方法大大減小了50Hz工頻干擾信號對測量帶來的影響。 保護功能齊全：電容電流測試儀內串有大功率電阻對輸出信號限流，以保證電容電流測試儀在損壞的情況下不損害PT。
5、電容電流測試儀的大功率輸出部件采用高耐壓的器件，以保證配點系統異常、導致開口三角電壓過高（達到100V）時，器件在隔離前可以承受該電壓的沖擊。
技術參數
| 測量范圍 | 對地總電容 ≤120μF（三相對地） |
| 電容電流 ≤500 A（35kv系統） |
| 電容電流 ≤200 A（10kv系統） |
| 測量精度 | ±5% （電容容量≤90μF） |
| ±10%（90μF＜電容容量≤120μF） |
| 工作溫度 | -10～50℃ |
| 相對濕度 | ≤90% |
| 工作電源 | AC 220V ± 10% 50 Hz ± 1% |
| 外形尺寸 | 310×300×170 mm |
| 儀器重量 | 5kg |
注：FLD-500AZ全自動電容電流測試儀(適用于煤礦系統)
