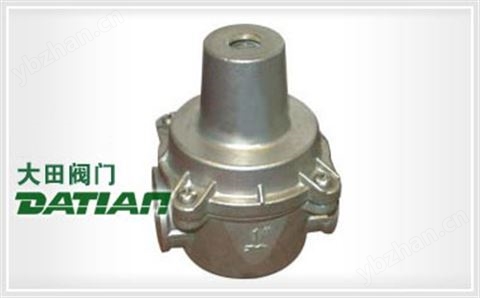

Yz11X型直接作用薄膜式支管減壓閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地南通市

在線詢價收藏產品

聯系方式：胡國先,何強查看聯系方式

更新時間：2023-12-23 14:59:23瀏覽次數：125次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  減壓閥

全部產品列表

暫無信息

江蘇大田閥門制造有限公司

經營模式：其他

商鋪產品：633條

所在地區：江蘇南通市

聯系人：胡國先,何強

詢價 給他留言

產品簡介

概述Yz11X型直接作用薄膜式支管減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的

詳細介紹

概述

Yz11X型直接作用薄膜式支管減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。Yz11X型直接作用薄膜式支管減壓閥適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。

適用范圍

當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。

主要技術參數和性能指標

公稱壓力(Mpa)	1.0	1.6
殼體試驗壓力(Mpa)*	1.5	2.4
密封試驗壓力(Mpa)	1.0	1.6
較高進口壓力(Mpa)	1.0	1.6
出口壓力范圍(Mpa)	0.05-0.55	0.05-0.8
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)△P2G	GB12244-1989
滲漏量	0
工作溫度	0℃-80℃

*.殼體試驗不包括膜片、頂蓋。

主要零件材料

零件名稱	零件材料
閥體	銅合金
閥蓋	銅合金
閥瓣	銅合金
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn
調節螺栓	2Cr13

流量系數(Cv)

DN	15(1/2")	20(3/4")	25(1")	32(1-1/4")	40(1-1/2")	50(2")
Cv	1	2	3	5	8	14

連接尺寸

DN	G	L	H		H
DN	G	L	P2*≤0.55MPa	P2*≤0.8MPa	H
15(1/2")	G1/2"	65	75	90	35
20(3/4")	G3-4"	75	85	100	35
25(1")	G1"	90	3	115	46
32(1-1/4")	G1-1/4"	105	130	150	55
40(1-1/2")	G1-1/2"	120	155	175	65
50(2")	G2"	140	175	195	75
