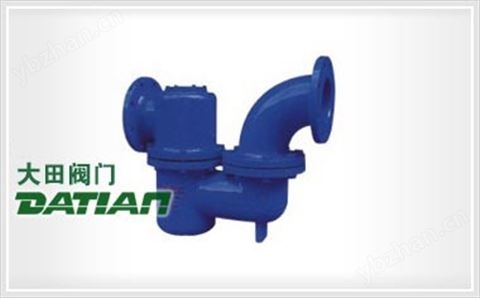

F43X防逆水封閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地南通市

在線詢價收藏產品

聯系方式：胡國先,何強查看聯系方式

更新時間：2023-07-29 07:39:23瀏覽次數：181次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  水力控制閥

全部產品列表

暫無信息

江蘇大田閥門制造有限公司

經營模式：其他

商鋪產品：633條

所在地區：江蘇南通市

聯系人：胡國先,何強

詢價 給他留言

產品簡介

概述F43X1.0型防逆水封閥是我公司高級工程技術人員參照研究開發的較新產品，F43X防逆水封閥主要應用干清、蓄水池溢流管道上．平時固閥內有水封可阻止下水管道臭氣進入清水池，因太雨或下水道堵塞等造成雨污水管水位增高時可阻止污水倒灌清水池，是良好的供水衛生保護裝置

詳細介紹

概述

F43X1.0型防逆水封閥是我公司高級工程技術人員參照研究開發的較新產品，F43X防逆水封閥 主要應用干清、蓄水池溢流管道上．平時固閥內有水封可阻止下水管道臭氣進入清水池，因太雨或下水道堵塞等造成雨污水管水位增高時可阻止污水倒灌清水池，是良好的供水衛生保護裝置。

主要性能

F43X防逆水封閥 結構簡單，溢流順暢無阻，具有雙重水封作用。阻隔臭氣及污水倒灌，性能可靠，效果良好，且污水倒灌時所帶雜物亦不影響密封性能。

工作原理

F43x10T防逆水封閥目主要由帶存水彎的閥體及浮球蓋板組件等組成．帶浮球的蓋板蓋在閥體的密封閥座上，將閥腔分成內外兩部分，內腔為清水部分，外腔通排水管道，當內腔充滿清水時，目位于內臟的浮球作月，蓋板壓力降低，易于開啟通流。溢流停止后，蓋扳可自行復位．蓋嚴閥座．從而可嚴格組斷臭氣殛污水倒灌。如果水池進水口浮球閥*關良好．數年不溢流，閥腔無水，浮球可加重蓋板重量．更好地蓋嚴目座，目樣可嚴格姐隔臭氣及防止雨，污水倒灌清水池。如果污水進入閥體外腔．所帶雜物僅能粘附在蓋板外表面，不影響蓋柱封嚴闐座。故該防逆水月工作可靠．效果好，不易出故障。且當有雜物沉淀時．T次溢流時可自動沖出閥體。

適用范圍

當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

結構示意圖

主要外形尺寸

DN	D	D1	D2	L	H	H0
80	200	1 60	135	500	380	85
1 00	220	180	155	560	420	85
1 50	285	240	210	690	51 0	85
200	340	295	265	825	600	95
250	395	350	320	945	700	95
300	445	400	368	1065	795	95
400	565	51 5	480	1308	930	100
500	670	620	582	1531	1080	100
600	780	725	682	1770	1250	100
700	895	840	794	2013	1440	120
800	1015	950	901	2246	1610	120
900	1115	1050	1010	2450	1810	120
1000	1230	1160	1110	2695	1940	120
1200	1 455	1 380	1320	2700	1780	140
1400	1 675	1 590	1530	31 00	2080	1 40

技術參數

公稱壓力：PNl 6—2 5M Pa
公稱通徑：1 5～300
容氣腔壓力(占管道壓力百分數)50～70％
適用介質無雜物的清水、污水
適用介質溫度0～80℃
法蘭標準：68／T l 7241 6 68／T 91 1 3
試驗標準：GB／T l 3927 Apl 598

主要外形連接尺寸

DN	管徑	1/2”	3/4”	1”	11/4”	11/2”	2”	21/2”
DN	mm	15	20	25	32	40	50	65
L	1.6MPa	200	300	320	340	.350	365	465
L	2.5MPa	220	320	340	355	380	385	485
DN	管徑	3”	4”	5”	6”	8”	10”	12”
DN	mm	80	100	125	150	200	250	300
L	1.6MPa	510	575	600	645	755	855	955
L	2.5MPa	520	585	600	645	755	855	955
