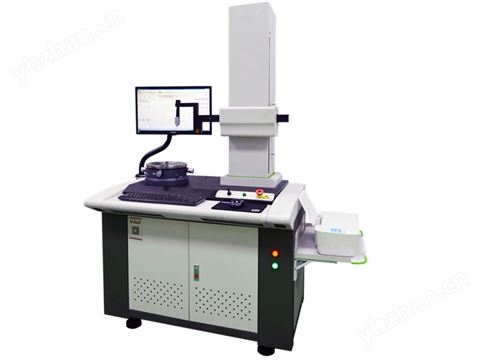

RS1600圓柱度儀產品概述：特點：性能和成本的平衡
特點：
性能和成本的平衡，具有優質性價比
采用氣浮主軸，精度保持更持久，穩定性好
雙軸帶光柵反饋，測量功能更全面
多截面評價圓柱度，更精準
| 名稱 | 規格說明 |
| 儀器名稱 | 圓柱度儀 |
| 儀器型號 | RS1600S2 |
| 培訓 | 培訓地點：設備使用方廠內 |
| 運輸安裝調試 | 供貨方提供產品的運輸安裝及調試 |
? 測量原理
圓柱度儀是以精密回轉中心線為回轉測量基準，精密直線運動導軌為直線測量基準，通過位于直線運動導軌上的位移傳感器，測量圓柱體表面若干截面在不同轉角位置上的實際輪廓到回轉中心線的半徑變化量，來定量評價圓柱體表面圓柱度的測量儀器。可用于測量圓柱體工件表面輪廓儀的形狀誤差（圓度、圓柱度、平面度和直線度），位置誤差（同心度、同軸度、跳動和垂直度）等。
? 測量功能
評價項目:
圓柱度模塊：圓柱度、徑向全跳、同軸度、錐度、半徑
圓度模塊：圓度、同心度、徑向單跳、壁厚差
直線度模塊：直線度、平行度、垂直度
單截面平面度模塊：單截面平面度、軸向單跳、垂直度、平行度
多截面平面度模塊：多截面平面度、平行度、軸向全跳動、垂直度
換向器模塊：單片跳動、臨片跳動、片間斷差
分析能力:
圓柱度功能：2-10個截面，3種評價方式
圓柱度評估的參考基準：LSCY MZCY MICY MCCY OSCY
圓度評估參考圓：LSC MZC MIC MCC
測量波段：1-15upr,1-50upr,1-150upr,1-250upr,1-500upr,15-100upr, 15-500upr,2-15upr
缺口測量：有
? 技術規格
1、旋轉工作臺
1.1 軸承類型：氣浮軸承
1.2 旋轉精度： （0.025+6H/10000）μm*1
1.3 旋轉速度： 6rpm
1.4 工作臺有效直徑：180mm
1.5 工件直徑：420mm
1.6 測量直徑：250mm
1.7臺面承重：25kg
2、垂直軸（Z軸）
2.1 垂直移動：320mm
2.2 垂直移動方式：電動
2.3 檢測高度（離旋轉工作臺）：320mm
2.4 檢測深度：100mm（最小內徑 30mm）
2.5 立柱直線度: 0.5μm/100mm*2
3、水平臂（X軸）
3.1 水平移動：150mm
3.2 突出量：25mm
3.3 水平移動方式：電動
4、圓周采樣
4.1 采集器件：圓光柵
4.2 圓周采樣點數：8192點
4.3 傳感器類型：電感傳感器
4.4 傳感器量程：±300μm
4.5 傳感器分辨率：0.001μm
5、調心調平工作臺
5.1 調心范圍：±3mm
5.2 調平范圍：±2°
6、測針
6.1 標準測針：紅寶石 Φ2*10
6.2 測針方向：雙方向
6.3測針調整角度：±45°
注：1、測量點距端面高度H小于20mm時；2、截止波長為2.5mm時；3、以上參數均在20℃±5℃，階梯溫度不超過2℃/h的環境下測得；4、地面震動RMS ＜50HZ 2.5μm/s /＞50HZ 5.0μm/s。
? 設備配置
| 類別 | 名稱 | 數量 | 備注 |
| 主機 | 旋轉工作臺 | 1 | 氣浮主軸 *注：工作臺包含電機架、主軸電機、圓編碼器、連軸器 |
| 垂直軸（Z軸） | 1 |
| |
| 水平臂（R軸） | 1 |
| |
| 檢測器 | 1 |
| |
| 運動控制系統 | 1 |
| |
| 信號處理系統 | 1 |
| |
| 附件 | 驅動備份 | 1 |
|
| 軟件備份 | 1 |
| |
| 電腦 | 1 |
| |
| 打印機 | 1 | Hp彩噴 | |
| 調心調平工作臺 | 1 |
| |
| 卡盤 | 1 | SE-03 | |
| 工具箱 | 1 |
| |
| 測針 | 1 |
| |
| 校正標準件 | 3 | 定標塊、校準棒 | |
| 精密除油污調壓裝置 | 1 | SMC | |
| 相關資料 | 保修卡 | 1 |
|
| 說明書 | 1 |
| |
| 裝箱清單 | 1 |
| |
| 合格證 | 1 |
| |
| 檢測報告 | 1 |
| |
| 設備驗收單 | 1 |
| |
| 培訓證書 | 1 |
| |
| 送貨單 | 1 |
|
? 設備尺寸
| 外形尺寸(mm) | 主機重量 (Kg) | ||
| Lx | Ly | Lz | |
| 1680 | 818 | 1668 | 400 |
? 環境要求
室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場
振源：地面震動RMS： ＜50HZ 2.5μm/s / ＞50HZ 5.0μm/s
電源：AC 220V±10% 50Hz 單獨地線
功率需求：500W
溫度：現場溫度：12～26℃ 理想溫度20±2℃ 階梯溫度不超過1℃/h
相對濕度：＜85%（無凝露）
氣源：空壓機氣源壓力：0.5-0.8Mpa 空壓機氣源流量：＞0.2m3/min
儀器入口空氣壓力露點＜10℃ 油霧濃度＜0.5mg/m3 固態物＜3um
固態顆粒含量：＜5mg/m3
? 售后服務
質保期：從安裝驗收合格之日起12個月，但不超過發貨之日起15個月。在此期限內因我方原因造成的機器故障，負責免費維修。
質保期外：我公司采取定期回訪與隨時電話咨詢相結合的售后服務制度，力求及時發現并解決用戶使用中存在的困難和問題，為用戶提供技術咨詢。
公司負責為用戶免費提供計量技術咨詢服務。
公司以成本價終身為用戶提供設備保修服務。
如公司接到用戶設備故障請求服務電話，24小時響應，如有必要72小時內派技術人員赴現場解決問題。
公司備有備品備件庫，終身負責為用戶以成本價提供備品備件服務。
公司負責以優惠價終身為用戶提供技術升級、改造等售后增值服務。
用戶所在地區如有我公司地區辦事處，其售后技術服務事宜由我公司地區辦事處全面負責。
