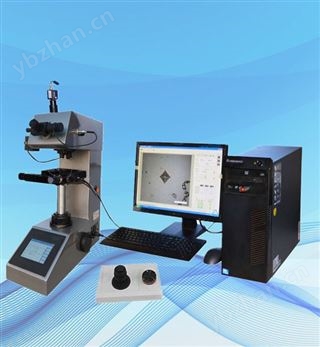

一、功能特點：HYHVS-10ZT2.1數顯維氏硬度計是光、機、電一體化的產品，電子加力，采用閉環式加載自動控制系統，試驗力精度高，示值的重復性及穩定性好
一、功能特點：
HYHVS-10ZT2.1數顯維氏硬度計是光、機、電一體化的產品，電子加力，采用閉環式加載自動控制系統，試驗力精度高，示值的重復性及穩定性好。采用5.6吋觸摸屏,配備數顯測微目鏡，不用查表，也不用輸入壓痕對角線，在屏幕上能顯示試驗力、壓痕長度、保荷時間、測量次數，操作時只要測量壓痕按目鏡按鈕，即可自動計算出硬度值并顯示在屏幕上。具有雙通道光學接口，用戶可選配計算機和CCD圖像測量系統，通過測微計和CCD系統可同時對試樣進行觀測。壓痕圖像投影到計算機上，在計算機上自動或手動測量壓痕，自動顯示和報出硬度值，可打印壓痕圖像和硬度曲線，測量出有效硬化層的厚度，便于分析和研究。
二、應用范圍：
黑色金屬、有色金屬、IC薄片、表面涂層、層壓金屬；玻璃、陶瓷、瑪瑙、寶石、薄塑料等；碳化層和淬火硬化層的深度及梯度的硬度測試。
三、技術參數：
| 型號 | HYHVS-10ZT2.1 | |
| 試驗力 | kgf | 0.3kgf,0.5kgf,1kgf,2kgf，2.5kgf，3kgf，5kgf，10kgf |
| N | 2.94N, 4.90N,9.80N,19.6N,24.5N,29.4N,49N,98N | |
| 硬度測試范圍 | 4.9HV~3065HV | |
| 試驗力施加方法 | 自動（加載/保荷/卸載） | |
| 物鏡和壓頭切換 | 自動切換 | |
| 數據輸出 | 內置打印機，RS232接口 | |
| 物鏡 | 10× ， 20× | |
| 目鏡 | 10×數顯測微目鏡 | |
| 總放大倍數 | 100× ， 200× | |
| 分辨率 | 0.25μm ，0.125μm | |
| 保荷時間 | 0~60s | |
| 光源 | 鹵素燈光源 | |
| 試樣高度 | 230mm | |
| 壓頭中心至機壁距離 | 130mm | |
| 電源 | AC220V，50Hz | |
| 執行標準 | ISO 6507，ASTM E92，JIS Z2244，GB/T 4340.2 | |
| 外形尺寸 | 530×280×660mm，外箱尺寸620×450×740mm | |
| 重量 | 凈重約80kg，毛重100kg | |
四、標準配置：
| 名稱 | 數量 | 名稱 | 數量 |
| 儀器主機 | 1臺 | 10×數顯測微目鏡 | 1只 |
| 金剛石維氏壓頭 | 1只 | 10×，20×物鏡 | 各1只 |
| 大、小V型塊 | 各1塊 | 電源線 | 1根 |
| 水平調節螺釘 | 4只 | 水平儀 | 1個 |
| 保險絲1A | 2個 | 鹵素燈12V、15~20W | 1個 |
| 內六角扳手2.5mm，3mm | 各1把 | 螺絲刀 | 1把 |
| 標準硬度塊700~800 HV10 | 1塊 | 坐標試臺 | 1塊 |
| 標準硬度塊400~500 HV5 | 1塊 | 平口鉗 | 1臺 |
| 薄板附件，細軸試臺 | 各1塊 | 產品合格證 | 1份 |
| 防塵罩 | 1只 | 打印機說明書 | 1份 |
| 砝碼 | 7只 | 產品說明書 | 1份 |
五、系統簡要描述
維氏硬度測量軟件配合顯微維氏硬度計和自動掃描臺，可以實現實時觀察測量硬度值。可以手動測量和自動測量，測量過程快速準確。
六、電動掃描臺參數:
電動工作臺采用進口直線電機，高精度，高可靠性，可手動，可微機控制，也可操作桿操作， 三位一體，移動行程大。
系統組成：步進電機驅動機械載物臺、控制器、操作手柄控制器電源輸入：交流 220V，50~60Hz，功率 30VA
控制器通訊接口：RS232 控制器重量：約 2.8Kg
電動載物臺尺寸：約 W136*H32*D136（mm） 電動載物臺 X/Y 移動范圍： X75*Y55（mm） 步長：X、Y 方向最小精度 0.07814um
重復精度：X、Y 方向±1um
操作方式：計算機程序控制或手動控制手柄電機驅動、自動硬度圖像測量系統(半自動/全自動硬度計) 是*的專業硬度圖像測量系列產品
本系統直接控制硬度計主機及硬度計自動物臺，可對試樣按設定軌跡進行自動位移并讀數，實現自動轉塔、自動加載、自動位移、自動讀數等智能化功能。滿足用戶需求。
一）主要功能（不同版本軟件，功能有所差別）
系統聯動：通過硬度計串口通訊，實現系統與硬度計聯動。包括軟件實時控制硬度計調整亮度、切換鏡頭、加載等。
壓力聯動：硬度計壓力轉換后，系統感知壓力變化并適時調整。
轉塔聯動：軟件控制硬度計進行物鏡—壓頭之間相互切換，無須人工控制硬度計。加載聯動：軟件控制硬度計進行加載，無須人工控制硬度計。
測量聯動：軟件控制硬度計轉塔、加載并直接讀取維氏硬度值。平臺聯動：專業的自動平臺及控制，由系統控制。
平臺拖動：在活動圖像上，拖動鼠標控制平臺各個方向位移。
方向設置：根據深度方向，設置相應的平臺位移方向，保證測量結果。圖像采集：實時顯示硬度圖像，可存儲、打印圖像。
 |
壓痕測量：手動點取壓痕：用鼠標點取壓痕的四個頂點，可對所有壓痕進行測量。自動讀數功能：自動找出壓痕的四個頂點，速度快，數據準，適用性強。
硬度換算：依據國家標準，自動進行布氏—洛氏—維氏—努氏等多種硬度數值轉換，實時顯示。圖文報告：自動記錄測量數據，自動生成硬度—深度曲線，保存或打印硬度—深度曲線及所有壓痕測量值。保存或打印壓痕圖像及當前壓痕硬度值。所有報告按 WORD 文檔保存。
路徑規劃：可設置邊緣法線、Z 字形、鋸齒形、弧形、直線型等壓痕測試路徑。路徑調整：可在路徑點上進行添加、刪除、修改、平移等任意調整。
路徑復制：可對設置好的路徑進行左右鏡像、上下翻轉、任意角度旋轉等復制，以及路徑序號的重置等。
定點處理：對將圖像上任意一點移動到壓頭位置，并進一步加載、測量。壓痕添加：將當前壓頭位置添加到測試路徑中。
平臺示意圖：將當前規劃的路徑顯示在平臺示意圖中。
全景掃描（選配）：可對試樣進行全景掃描和拼接大圖。將當前壓頭位置添加到測試路徑中。
二）適用范圍
測量范圍：根據硬度計設置范圍，支持所有壓力。適用機型：全系列自動轉塔顯微及維氏硬度。
三）性能特點
實時聯動：系統通過串口通訊，感知壓力變化、控制硬度計轉塔、加載并直接讀數。適用廣泛：系統可配接全系列自動轉塔顯微及維氏硬度計。
安裝便捷：USB2.0 口與電腦相連，安裝時不需插卡。
性能穩定：只要硬度計成像清晰均勻，可快捷準確地自動讀數。
功能強大：手動讀數、自動讀數、硬度換算、深度硬度曲線、壓痕圖像、圖文報告功能。使用方便：通過硬度塊進行定標，符合用戶日常習慣。半天培訓，即可正常使用。
自動讀數：自動讀數算法，對多種壓痕進行自動讀數，速度快、準確性高。重復性好：自動讀數重復性高，滿足用戶專業要求。
自動位移：自動物臺按設定軌跡，將試樣位移到位置。
路徑規劃：多種方案支持壓痕測試路徑的規劃，滿足用戶各種需求平臺示意圖：利用示意圖，清晰直觀地顯示所規劃的路徑。
| 四）配置清單 |
| ||
| 硬度計專用接口 | 1 只 | 軟件狗 | 1 只 |
| 數字攝像頭 | 1 只 | 軟件光盤 | 1 張 |
| 數字攝像頭專用連接線 | 1 根 | 專用數據連接線 | 1 根 |
| 自動物臺 | 1 套 | 平臺控制箱 | 1 套 |
