振動臺法試驗裝置，按照土工試驗規程—粗顆粒土相對密度試驗、水利水電粗粒土試驗規程設計制造的振動臺法試驗裝置，由振動臺按照設定的振動頻率，測定無粘性自由排水粗粒土、舉粒土和堆石料的相對密度，即無粘性土處于最松狀態的孔隙比與天然狀態，或給定孔隙比之差和最松狀態孔隙比，與最近孔隙比之差的比值。
振動臺法試驗裝置，采用變頻技術、調頻電機、壓板式固定試模和振動時間采用預置撥碼開關，具有結構緊湊，操作簡單等優點，廣泛用于土工施工現場、各種石料生產企業、電器、包裝、汽車、實驗室和科研等單位使用。

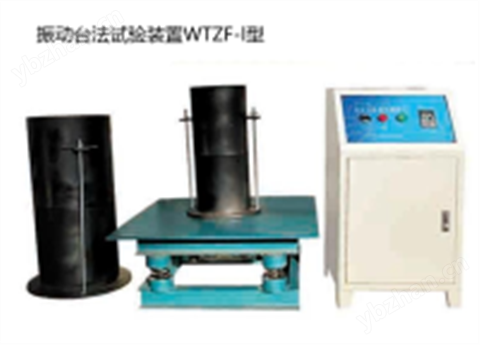

振動臺法試驗裝置WTZF-1型技術參數
1、振動臺法試驗裝置電源：AC220V±10%、50HZ
2、振動臺法試驗裝置功率：1.5kW
3、振動臺面尺寸：600×600mm、762×762mm、1000×1000mm
4、振動頻率：0～60HZ可調
5、雙振幅：0～2mm可調
6、振動時間：0～99分鐘可調
7、大試桶：φ300×340mm、套桶高360mm，加重蓋板、加重塊一套
8、小試桶：φ200×230mm、套桶高332mm，加重蓋板、加重塊一套
9、試驗臺重量：200kg
10、振動臺法試驗裝置總重量：380kg
11、其它配套使用工具由用戶自配
a、百分表及支架：百分表量程至少50mm以上，分度值0.025mm
b、臺稱：量程50Kg，感量6g
c、起吊機：起吊重量至少180Kg
d、標準篩：60、40、20、10、5、0.074mm
e、其它工具：加厚底板提手、烘箱、金屬盤、小鏟、大勺及漏斗、橡皮錘、秒表、直鋼尺、試筒布套等。
振動臺法試驗裝置,振動臺法試驗裝置使用方法
振動臺法試驗臺，必須安裝在牢固的水平地基上面，地腳螺絲合規，預留足夠的操作空間。
試驗方法干土法：
1、充分攪拌烘干試樣，使其顆粒分離程度盡可能小，然后大致分成三份，測定并記錄空試筒質量。
2、用小鏟或漏斗將任一份試樣慢慢裝入試筒，并注意使顆粒分離程度最小，裝填宜使振畢密實后的試樣，略低于筒高的1/3，抹平試樣表面，然后可用橡皮錘或類似物敲擊幾次試筒壁，使試料下沉。
3、放置合適的加重底板于試料表面，輕輕轉動幾下，使加重底板與試樣表面密合一致，卸下加重底板把手。
4、將試筒固定于振動臺面上，裝上套筒，并與試筒緊密固定，將合適的加重塊置于加重底板上，其上部盡量不與套筒內壁接觸。
5、設定振動臺在振動頻率50Hz下的垂直振動雙振幅為0.5mm，或在振動頻率60Hz下的垂直雙振幅為0.35mm，振動試筒及試樣等，在50Hz下振動10分鐘，在60Hz下振動8分鐘，振畢卸去加重塊及加重底板。
6、再進行第二層、第三層試料振動壓實，但第三層振畢加重底板不用立即卸去。
7、卸去套筒，然后檢查加重底板是否與試樣表面密合一致。
8、加重底板邊緣，看其是否翹起，若翹起則宜在試驗報告中注明。
9、將百分表架支桿插入每個試筒導向瓦套中，刷凈試筒頂沿面上及兩側測量位置所積落的細粒土，避免將細粒土刷進試筒內，然后分別測讀并記錄試筒導向瓦每側試筒頂沿面，中心線處各三個百分表讀數，共12個讀數，其平均值即為最終百分表讀數Rf。
