產品簡介

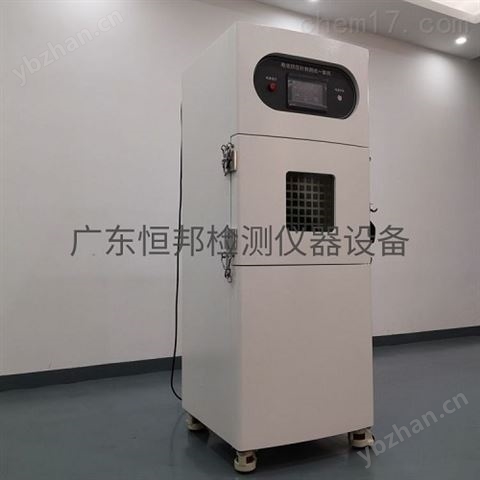

簡要描述：電池重物沖擊試驗機（觸控式）試驗箱體前門采用加強設計，門左邊裝有外露式鉸鏈,右邊裝強力門鎖扣,鉸鏈和鎖扣采用加強的設備專用標準件。

詳細介紹

品牌	其他品牌	產地類別	國產
應用領域	電子

一. 電池重物沖擊試驗機（觸控式）產品品牌名稱型號：

1.1 品牌：恒邦儀器HBYIQI

1.2 產地：東莞
1.3名稱：電池重物沖擊試驗機（觸控式）
1.4型號：HB-DC-05B

二. 電池重物沖擊試驗機（觸控式）概述：

2.1 用途	通過從不一同的高度的不同的重錘和不同的受力面積測試電池的安全性能，按規定進行試驗，電池應不起火、不爆炸。
2.2 沖擊試驗方法	試驗樣品電池要放在一平面上。一根直徑 15.8mm 的棒十字交叉放置在樣品的中心位置上。一個 9.1KG 的重物從 610mm 的高度跌落到樣品上。每個樣品電池只要承受一次沖擊，每次試驗要使用不同的樣品。
2.3 設備主要特點及功能	2.3.1 標配 9.1Kg 重錘及直徑為 15.8mm 橫杠長≥300mm（可同時滿足不同的標準）
	2.3.2 編碼器顯示高度，智能型控制(0~700 可調,客戶使用非常方便）；
	2.3.3 試驗箱體前門采用加強設計，門左邊裝有外露式鉸鏈,右邊裝強力門鎖扣,有效的fengsuo門,鉸鏈和鎖扣采用加強的設備專用標準件。
	2.3.4 底部裝 4 個腳輪，方便移動和固定。
	2.3.5 本機采用 PLC 觸摸屏控制系統,方便直觀,可輕易的控制每一個輸入的測試參數。
	2.3.6 防爆玻璃視窗貼防爆膜，加裝防護鋼網，雙重保護；

2.3.7 照明功能，安裝于視窗外部，反射到內箱，既可清晰看到內箱狀況又保

證照明燈的壽命與安全；

2.3.8 箱體底部后上方安裝泄壓裝置，當壓力到達壓力開關的壓力時，壓力門

打開自動泄壓。

2.3.9 雙柱式設計重錘跌落從而減少重錘與四壁摩擦力達到自由跌落，并且有

效防止了安全問題

2.3.10 試驗箱體的測試區域為 1 個獨立的測試區、,測試區內箱采用不銹鋼 SUS304 制作

三.符合標準：

3.1.GB 31241-2014《便攜式電子產品用鋰離子電池和電池組安全要求》標準要求：

將電池按照規定的試驗方法充滿電后，將電池置于平臺表面，將直徑為15.8mm±0.2mm的金屬棒橫

置在電池幾何中心上表面，采用重量為9.1kg±0.1kg的重物從610mm±25mm的高處自由落體狀態撞擊放有金屬棒的電池表面，并觀察6h。試驗工裝見附錄E.1。
要求圓柱型電池沖擊試驗時使其縱軸向與重物表面平行，金屬棒與電池縱軸向垂直，方型電池和軟包裝電池只對寬面進行沖擊試驗。扣式電池進行沖擊試驗時將金屬棒橫跨過電池表面中心。1個樣品只做一次沖擊試驗。

接收標準：電池應不起火、不爆炸。

3.2.UL 1642《鋰電池標準》標準要求：

A. 測試樣品電池放在平面上，將一直徑φ15.8mm 的棒放在樣品中心，讓重量 9.1Kg 的重物從 610mm 高度落到試樣上。

B. 圓柱形或方形電池受沖擊時，其長軸應平行于平面并且與放在試樣中心的φ15.8 直徑的棒的曲面垂直。方形電池應沿長軸方向轉 90°，以使寬側和窄側均承受沖擊。每個樣品電池只承受一個方向的沖擊，每個測試都采用獨立試樣。

C. 鈕扣電池平面平行于平面，φ15.8mm 的棒的曲面位于其中心。

接收標準：樣品應不起火、不爆炸。

3.3.GB/T 18287-2013《蜂窩電話用鋰離子電池總規范》標準要求：

電池放置于一平面上，并將一個φ15.8mm±0.2mm 的鋼柱置于電池中心，鋼柱的縱軸平行于平面，讓重量 9.1kg±0.1kg 的重物從 610mm±25mm 高度自由落到電池中心上方的鋼柱上，測試完畢觀察6h。電池在接受沖擊試驗時，其縱軸平行于平面，垂直于鋼柱的縱軸。每只電池只能接受一次沖擊試驗；

接收標準：應不起火、不爆炸。

四、控制說明：

4.1 動力源

剎車電機通過轉輪卷放鏈條帶動沖擊治具.通過轉輪的位移傳感器實現精準沖擊

高度控制；

4.2 控制方式

PLC 觸摸控制,可觸摸手動輸入控制的高度,以及高度單位……等,測試時可顯示實

際的測試結果,相對應的測試數據；

五、輔助功能：

5.1 排煙功能	測試產生的煙霧廢氣可通過頂部的鼓風機通過管道排放到室外
5.2 照明功能	門外部裝有 LED 燈,節能高亮度,方便觀察測試區電池測試時的狀態
5.3 安全防爆	5.3.1 門裝有 20mm 厚度的鋼化防爆玻璃，玻璃前面安裝了一張活動的不銹鋼絲隔網,增加安全性能。
	5.3.2 門內部加焊了加強筋使門更加牢固增加強度
	5.3.3 外部的鏈接鉸鏈門鎖采用高強度的標準配件.安全,方便安裝與更換
	5.3.4 箱體底部后上方安裝泄壓裝置，當壓力到達壓力開關的壓力時，壓力門打開自動泄壓。
5.4 監控攝像	1.測試局域裝配高清攝像監控系統，并可遠程控制，確保數據無誤， 2.儲存通過有線或無線直接保存至電腦（所有帶視頻監控機器共用一臺電腦）。
系統（選配）	2.參數：
	傳感器：CMOS
	像素：視頻錄制：高達 1080p 全高清視頻拍攝
	捕獲幅面：1920 x 1080
	視像解像度（分辨率）：1920 x 1080
	幀數：30 幀/秒
	接口：USB
	驅動：免驅

六．技術參數：

6.1 落球重量	9.1Kg±0.1Kg；
6.2 落下高度	0~700mm 可調 (重物可以提起到一定高度，并下放，保證重物在垂直方向自由落體，不傾斜、不搖晃)
6.3 顯示精度	0.1mm
6.4 高度誤差	±5mm
6.5 顯示方式	PLC 觸摸屏顯示測試參數
6.6 橫杠直徑	15.8mm±0.1mm (垂直橫放在電池中部，重物砸落在鋼棒上，鋼棒保持與方電池的底面平行；）
6.7 內箱材質	SUS 304#不銹鋼
6.8 外箱材質	冷雜板烤（厚度 1.0mm）
6.9 排風口	直徑 150mm（箱體后側裝有排氣扇）
6.10 箱門	單門，開觀察窗，冷拉手門鎖
6.11 視窗尺寸	300 X 300mm(10mm 厚鋼化防爆玻璃)
6.12 升降方式	電動升降
6.13 上下沖擊面	鋼板
6.14 箱體內尺寸約
6.14 箱體外尺寸約	W800xD700mmxH1830
6.15 電源	AC 220V±10% 50HZ
6.16 功率	2.0KW
6.17 機臺重量	約 250KG
6.18遙控器	1 個

七．標準配置：

8.1.9.1Kg 重錘	1 個
8.2.15.8mm 橫杠	1 根
8.3.固定電池夾具	1 套
8.4.操作說明書	1 本
6.18遙控器	1 個

八．配件清單：

名稱	規格或品牌	產地
防護箱	內不銹鋼，外冷軋鋼噴塑	廣東恒邦
鋼化玻璃	300 X 300 X 10	中國
排氣扇	100X100	中國
中間繼電器	正泰	浙江

按鈕	紅波/藍波	浙江
電源開關	紅波/藍波	浙江
馬達配渦輪減速機	晟邦	中國臺灣
沖擊錘、桿	恒邦	中國
萬向輪	萬向帶剎車	中國
控制器	恒邦	中國
觸摸屏	7 寸威綸	中國臺灣
