聯系我時，請告知來自 儀表網當火花通過特殊構造而成的氣流導流板入口時，由于空氣動力學的原理，會產生氣旋，在旋流結構通道里完成碰撞、熄滅、沉降、導出的過程 。卷煙廠旋流式火花捕集器

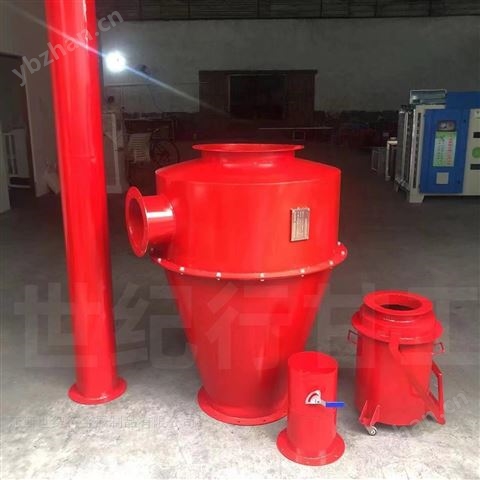

卷煙廠旋流式火花捕集器
火星捕捉器作原理：
當火花通過特殊構造而成的氣流導流板入口時，由于空氣動力學的原理，會產生氣旋，在旋流結構通道里完成碰撞、熄滅、沉降、導出的過程 。卷煙廠旋流式火花捕集器
結構說明：
1、包括一個中空的殼體，殼體的兩端分別設置有出風口和進風口，殼體的截面積大于進風口的截面積，殼體內設置有多層捕捉網，捕捉網的孔徑由前往后依次增大。
2、防飛濺擋板殼體內插設有多片的隔板，隔板上設有通孔，各隔板的通孔是交錯設置，在隔板上設有數片導流片，導引廢氣并將粉體攔截捕集在隔板上，隔板葉片有一定的防護措施和恰當?shù)男D(zhuǎn)角度；
3、火花捕集器機理1.篩濾作用2.慣性碰撞3.擴散作用4.攔截作用上述各種捕集機理對于同一特性的火星來說并非都同時有效，起主導作用的往往只是一種機理或二、三種機理的聯合作用。其主要作用要根據火星塵粒性質，結構、特性和運行條件等實際情況確定。
4、利用旋轉式導流葉片引導煙氣作旋轉流動，將火星粉塵與導流葉片或管道筒壁碰撞后熄滅。殼體內設有內部氣流擋板，內部氣流擋板上設有C型鋼。
火花捕捉器的主要作用是對于一些高溫并且含火星的煙氣進行處理，消 除煙氣中的火花，以免燒毀袋式除塵器的濾袋。
火花捕集器有多種結構形式分別為旋流式，百葉窗式，重力沉降式等。
1、旋流式捕集方式，利用旋流式導流葉片引導煙氣作旋轉流動，將大顆粒火星粉塵與導流葉片或管道筒壁碰撞后熄滅。
2、重力沉降式，用一根管道將煙氣通筒形沉降室的底部，然后煙氣經過壁碰，將火花沉降下來，其余廢氣 排除塵器工序。
3、百葉窗式，一種簡單的阻隔方式。
選擇重力沉降的話需斷面流速控制在3m/s以下，裝置筒體直徑約11~12m，現場無此安裝空間。而旋流式是與管道等徑同軸的筒狀裝置，主要利用筒內放射狀排布的傾斜導流葉片，使顆粒具有較高徑向運動趨勢，并受軸向氣流推擠沿筒壁貼附滑動出口端集塵環，氣體從出口中心流出，顆粒則落入集塵環底部灰斗。該裝置長度較適中，下面我們來詳細了解下！
火星捕集器一般安裝在除塵器進口前，包括殼體，殼體兩側分別設有進風口和出風口。殼體下部與集灰桶連接，集灰器下部設有出灰機構。殼體安裝在支架上。火星捕集器主要有風管、轉軸、小軸、膜片和旋轉導葉組成，通過軸承座支撐在出風口上。當風速一定時，裝在小軸上的活動導葉隨著轉速的變化自動改變其偏轉角。在煙道出口形成擋板，可以控制和調節排煙速度，可以碰撞和撲滅火星，起到防火作用。是一種經濟、理 想的煙道防火裝置。結構簡單、無需增加系 統電阻、使用壽命長、投 資小等優點。
