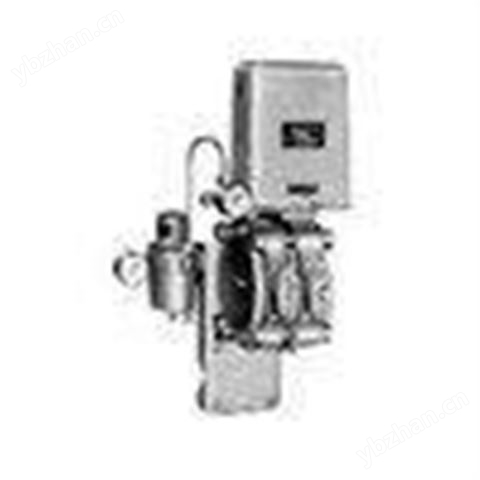

QBC－21C 氣動船用差壓變送器 QBC－21C

參考價

面議

具體成交價以合同協議為準

產品型號QBC－21C

品牌

廠商性質其他

所在地上海市

在線詢價收藏產品

聯系方式：查看聯系方式

更新時間：2024-07-12 07:36:16瀏覽次數：159次

聯系我時，請告知來自儀表網

暫無信息

上海滬天儀表線纜有限公司

經營模式：其他

商鋪產品：1003條

所在地區：

詢價 給他留言

產品簡介

QBC－21C 氣動船用差壓變送器QBC—C氣動船用差壓變送器，它是船用氣動單元組合儀表變送器類的一種，可用來連續測量船內所需液位，分界面，比重等參數：它與節流裝置配套，可以連續測量液體，氣體和

詳細介紹

QBC—C氣動船用差壓變送器，它是船用氣動單元組合儀表變送器類的一種，可用來連續測量船內所需液位，分界面，比重等參數：它與節流裝置配套，可以連續測量液體，氣體和蒸汽的流量，并將測量量轉換成20～100kPa壓力信號輸出，也可用于陸地上振動等較大的地方。

精度：±1％

輸出訊號：20～100kPa

氣源壓力：140kPa

耗氣量：300 L/h

測量接頭：M10×1

氣連接管為￠6×1

船用條件：耐II級沖擊，振動與搖擺

環境溫度：-10～60℃

被測量介質溫度：-20～120℃

□ 工作原理：

當測量信號進入正負壓容室時，膜盒在測量信號的作用下產生一個力，經由彈**傳給杠桿，使杠桿繞密封片的中心作順時針方向轉動(設正壓室壓力大于負壓室的壓力)。

在杠桿頂端的頂針也隨之移動，使檔板接近噴嘴，從而使放大器輸出壓力上升。反饋波紋管在放大器輸出壓力的作用下產生一個推力，這個推力使杠桿作反時針方向轉動，當反饋力矩和測量力矩相等時，杠桿就穩定在一個位置上，放大器則輸出與測量信號成正比例的信號。

單杠桿力平衡結構，雙膜片膜盒結構，金屬膜片放大器；附帶減壓閥：雙波紋管式反饋波紋管。
