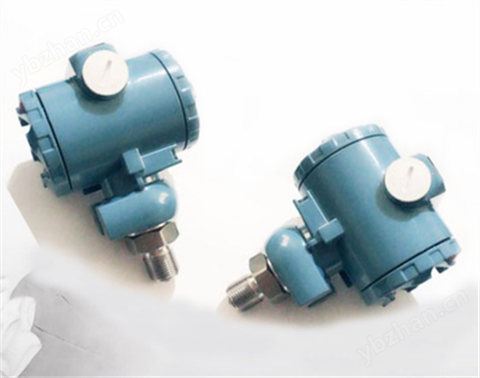

陶瓷壓力變送器

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號AK-BSQ-01

品牌

廠商性質其他

所在地

在線詢價收藏產品

聯系方式：柏經理查看聯系方式

更新時間：2024-02-28 10:33:52瀏覽次數：420次

聯系我時，請告知來自儀表網

產品分類 品牌分類

暫無信息

江蘇奧科儀表有限公司

經營模式：其他

商鋪產品：35條

所在地區：

聯系人：柏經理

詢價 給他留言

產品簡介

品牌：奧科型號：AK-BSQ-01商城價：￥0.00

詳細介紹

江蘇奧科儀表有限公司

：手機：

壓力變送器是工業實踐中常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、、石化、油井、電力、船舶、機床、管道等眾多行業。下面就簡單介紹一些常用壓力變送器的原理及其應用、壓力變送器是用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將壓力信號轉變成4～20mA DC信號輸出。

壓力變送器主要有電容式壓力變送器和擴散硅壓力變送器，陶瓷壓力變送器，應變式壓力變送器等。壓力變送器根據測壓范圍可分成一般壓力變送器（0.001MPa～35MPa）和微差壓變送器（0～1.5kPa），負壓變送器三種。

壓力變送器的主要作用把壓力信號傳到電子設備，進而在計算機顯示壓力其原理大致是：將水壓這種壓力的力學信號轉變成電流（4-20mA）這樣的電子信號壓力和電壓或電流大小成線性關系，一般是正比關系。所以，變送器輸出的電壓或電流隨壓力增大而增大由此得出一個壓力和電壓或電流的關系式壓力變送器的被測介質的兩種壓力通入高、低兩壓力室，低壓室壓力采用大氣壓或真空，作用在δ元（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。

壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節。

AK-BSQ-01數顯壓力變送器產品特點：
具有反向極性和限流保護；激光調阻溫度補償，范圍寬，抗腐蝕，適于多種介質；過載及抗力強，性能穩定；顯示表頭設計，可以選配模擬、數字顯示表頭；零點和滿量程可通過手操器調節，量程遷移范圍寬。

AK-BSQ-01數顯壓力變送器技術參數：

測量介質	氣體、液體、油等與316兼容的介質
測量形式及范圍	表壓（G）---(0～120)MPa, 最小(0～1)KPa
	絕壓（A）---(0～120)MPa, 最小 (0～10)KPa
	負壓（B）---(-0.1～40)MPa, 最小(-0.2～0.2 )KPa
精度等級：	0.1、 0.25、 0.5
過載能力：	量程的2～20倍
長期穩定性：	小于0.25%FS/年，小于0.5%FS/年
供電電源：	15～36 VDC（標定電壓24VDC）
輸出信號：	(4～20)mA（二線制）HART通訊
顯示方式：	4位LCD顯示
操作方式：	自帶2位輕觸摸按鍵
零點量程遷移	直接通過按鍵對零點、量程進行遷移
工作溫度：	（-40～80）℃ 補償溫度：（-20～70）℃
過程連接：	M20×1.5外螺紋或用戶注明
隔離膜片材料：	1Cr18Ni9Ti
外殼材料：	合金鋁
防護等級：	IP65

零點和量程調節:
數顯壓力變送器的零點和量程調節可以通過變送器本身的按鍵進行現場調節；也可以通過手持終端遠程調節。具體方法是：加零點壓力并穩定后，同時按住Z和S鍵（Z為零點調節，S為量程調節）5秒鐘松開，按Z鍵2秒調節零點，加滿程壓力并穩定后，按S鍵2秒調節滿程。注：零點校準調節范圍為壓力量程的±8%，量程校準范圍為壓力量程的30%～99%，連續可調。調節完畢后，蓋好密封蓋并擰緊。

數顯壓力變送器產品選型

AK-BSQ-01T壓力變送器
AK-BSQ-01	數顯壓力變送器
	口	測量形式（注明量程）
		G、表壓 A、壓力 B、密封壓力（注明參考壓力值）
		口	膜片材料
			K、擴散硅（默認） T、陶瓷壓阻 P、陶瓷電容
			E口	輸出信號
				1、二線制(4～20)mA 2、HART協議輸出 3、1-5V低功耗 4、其它注明
				A口	精度
					1、0.1 2、0.25 3、0.5
					C口	過程連接方式
						1、外螺紋M20×1.5（默認） 2、外螺紋G1/2 3、外螺紋NPT1/2 4、齊平膜 5、其它注明
						D口	顯示方式
							1、無顯示（默認） 2、0～99%線性指示 3、LCD數字量程顯示（液晶） 4、LCD數字0～99%顯示（液晶） 5、LED數字0～99%顯示（數碼管）
							R口	其它
								1、本安型 2、隔爆型 3、阻尼 4、用戶約定
