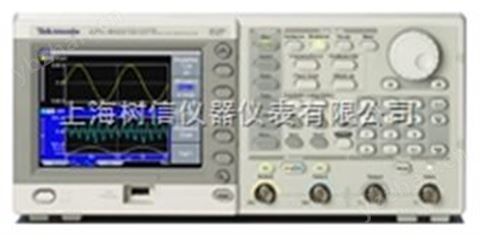

美國泰克Tektronix AFG3251信號發生器概述
Tektronix AFG3251函數任意波形和脈沖發生器的性能、多功能、直觀的操作以及合適的價格使其成為業界的信號發生器。
Tektronix AFG3251信號發生器直觀的用戶界面，更多信息一目了然
大屏幕一次即可顯示所有相關波形參數和波形圖，讓您放心地設置信號，集中精力完成手頭的工作。使用快捷鍵可直接訪問常用功能和參數，或通過結構化的菜單方便地進行更多選擇，減少儀器使用學習或重新學習的時間。外觀和感覺與TDS3000示波器一樣，讓您使用起來倍感親切。
Tektronix AFG3251信號發生器隨機附帶的ArbExpress™ 軟件可輕松編輯波形
使用這種PC 軟件，可從任何Tektronix示波器無縫地導入波形，也可以由標準函數、公式編輯器和波形數學計算進行定義。
Tektronix AFG3251信號發生器特點與優點
·帶寬：25MHz、100MHz或240MHz正弦波形
·任意波形：14位垂真分辨率
·采樣速率：250MS/s、1GS/s 或2GS/s
·高達4個128K存儲深度
·5.6" 顯示器使您對設置和波形充滿信心
·多語言和直觀操作可節省設置時間
·脈沖波形邊沿時間可調整
泰克Tektronix AFG3251信號發生器的應用
電子測試和設計
傳感器仿真
功能測試
教學和培訓
泰克Tektronix AFG3251信號發生器的技術參數：
| 信號發生器型號 | AFG3021 | AFG3251 |
| 通道數 | 1 | 1 |
| 標準波形 | 正弦波、方波、脈沖波、鋸齒波、三角波、sin(x)/x、指數上升/衰減、高斯、洛侖茲、半正矢、直流、噪聲 |
| 正弦波： | 1mHz～25MHz | 1mHz～240MHz |
| 幅度平坦度(1 Vp-p)： |
<5 MHz
5 MHz～20 MHz
20 MHz～25 MHz
25 MHz～100 MHz
100 MHz～200 MHz | ±0.15 dB
±0.3 dB
±0.5 dB
—
— | ±0.15 dB
±0.3 dB
±0.3 dB
±0.5 dB
±1.0 dB |
| 諧波失真(1 Vp-p)： |
1 mHz～0 kHz
20 kHz～1 MHz
1 MHz～5 MHz
5 MHz～10 MHz
10 MHz～25 MHz
>25 MHz | <–70 dBc
<–60 dBc
<–50 dBc
<–50 dBc
<–40 dBc
— | <–60 dBc
<–60 dBc
<–50 dBc
<–37 dBc
<–37 dBc
<–30 dBc |
| THD（直流～20 kHz、1Vp-p） | <0.2% |
| 雜波(Spurious) (1 Vp-p)： |
1 mHz 到1 MHz
1 MHz 到25 MHz
>25 MHz | <–60 dBc
<–50 dBc
— | <–50 dBc
<–47 dBc
<–47 dBc + 6 dBc/倍頻 |
| 方波 | 1 mHz～12.5 MHz | 1 mHz～120 MHz |
| 上升/下降時間 | ≤18 ns | ≤2.5 ns |
| 脈沖波形 | 1 mHz～12.5 MHz | 1 mHz～120 MHz |
| 脈沖寬度 | 30 ns～999 s | 4 ns～999 s |
| 邊沿躍遷時間 | 18 ns～625 s | 2.5 ns～625 s |
| 占空比 | 0.1%～99.9% |
| 其他波形 | 1 mHz～250 kHz | 1 mHz～2.4 MHz |
| 噪聲帶(–3dB) | 25 MHz | 240 MHz |
| 直流（輸入50 Ω） | –5V～+5 V | –2.5 V～+2.5 V |
| 任意波形 | 1 mHz～12.5 MHz | 1 mHz～120 MHz |
| 非易失存儲器 | 4 個波形 | 4 個波形 |
| 存儲器：采樣速率 | 2點～64 K: 250 MS/s | 16 K～128 K: 250 MS/s
2 點～16 K: 2 GS/s |
| 垂直分辨率 | 14 位 | 14 位 |
| 幅度（輸入50 Ω） | 10 mVp-p～10 Vp-p | ≤200 MHz:
>200 MHz:50 mVp-p～4Vp-p |
| 精度 | ±（設置的1% ±1 mV） | ±（ 設置的1% ±1 mV） |
| 接口(標配) | USB 1.1 |
| 偏置 | ±5 Vpk交流+直流 | ±2.5 Vpk 交流+直流 |
泰克Tektronix AFG3251信號發生器的選件
R5-5年維修服務。RM3100–機架安裝套件。013-0345-00–保險絲適配器，BNC-P 到BNC-R。159-0454-00–保險絲套件，3個，0.125A。
泰克Tektronix AFG3251信號發生器的標準配件：
快速入門用戶手冊、電源線、含有參考手冊、維修手冊和ArbExpress™ 軟件的光盤、NIST 可溯源校準證明
泰克Tektronix AFG3251信號發生器的保修信息：部件和人工提供三年保修
