| 產地 | 國產 | 加工定制 | 否 |
|---|---|---|---|
| 適用領域 | 化工 |
耐電弧試驗儀 GBT1411 是根據GB/T 1411-2002《固體絕緣材料耐高壓低電流電弧放電的試驗》（等同IEC 61621-1997）及ASTM D495等標準的要求設計制造的，并符合IEC 149、UL 746A等試驗方法。本儀器由絕緣標準制定單位全國絕緣材料標準化技術委員會監制。
主要用于電機、電器及家電等行業的電工用塑料、樹脂膠、絕緣漆、以及層壓板、覆銅箔板等絕緣材料的耐電弧性能

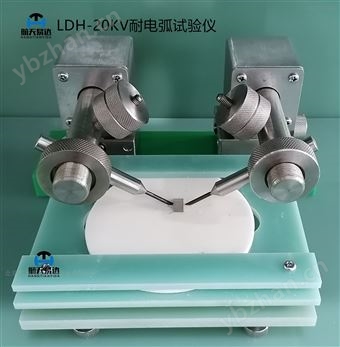

LDH-20KV PLC耐電弧試驗儀
LDH-20kV型耐電弧試驗儀是根據GB/T 1411-2002《固體絕緣材料耐高壓低電流電弧放電的試驗》（等同IEC 61621-1997）及ASTM D495等標準的要求設計制造的，并符合IEC 149、UL 746A等試驗方法。本儀器由絕緣標準制定單位全國絕緣材料標準化技術委員會監制。
主要用于電機、電器及家電等行業的電工用塑料、樹脂膠、絕緣漆、以及層壓板、覆銅箔板等絕緣材料的耐電弧性能及其分級評定。
1、本機為上下一體結構，下部為操作系統，上部為試驗箱。
2、本產品采用PLC控制，提高抗干擾性能、電壓、電流測量精度。
3、10寸觸控屏操作界面，方便快捷，可通過選擇程序（IEC或ASTM）自動進行試驗，并數顯各試驗過程和結果。
4、計量方便。可選擇任意時段程序進行計量，快捷高效。
5、試驗過程中有步進控制穩壓功能，不受電網電壓波動影響。
6、控制界面上有合閘、零位、升壓、降壓、程序段等監控功能。
7、電壓和電流的實時監控功能。
8、軟件電流保護和電壓保護功能，硬件電流保護和電壓保護功能。
9、在觸控屏界面有電壓和電流的線性校正功能，可以任意修正，方便、快捷、高效。
1 電弧通斷時間誤差：1/8段程序小于±5ms，其余小于1ms
2 調壓器容量：1kVA
3 額定試驗電壓：12.5kV
蕞高試驗電壓：15kV
4 試驗電壓精度：±1.0%
5 電流控制精度：±10% 電流測量精度：1.5%
6 電極對試樣壓力：（0.5±0.05）N
7 電極材料：鎢棒
8 電極距離：（6.35±0.1）mm（IEC/ASTM） 9 使用環境溫度：（23±2）℃
10 使用環境濕度：（50±5）%
11 電源：220V±5% 50Hz 10A
12 試驗程序如下：
程序段 | 電弧電流 mA | 電弧通斷時間s | 各程序段持續時間s | 試驗總時間s | |
IEC 61621 | ASTM D495 | ||||
1 | 10 | 1/8s通 7/8s斷 | 1/4s通 7/4s斷 | 60 | 60 |
2 | 10 | 1/4s通 3/4s斷 | 1/4s通 3/4s斷 | 60 | 120 |
3 | 10 | 1/4s通 1/4s斷 | 1/4s通 1/4s斷 | 60 | 180 |
4 | 10 | 連續通 | 60 | 240 | |
5 | 20 | 連續通 | 60 | 300 | |
6 | 30 | 連續通 | 60 | 360 | |
7 | 40 | 連續通 | 60 | 420 | |
本儀器分上下兩層。上層為試驗箱，內置試驗電極系統、高壓輸出插孔、試驗電流表等；用有機玻璃門封閉，便于觀察并確保安全，上有通風孔。
儀器下層為電氣箱。右后部裝有高壓試驗變壓器、保護電阻及高頻抑制電感等，左后前部為調壓器，中部和前部為主電路控制電路及觸控屏控制界面。
本測試儀是在相距 (6.35±0.1)mm的兩電極上，按試驗方法規定的規律（見試驗程序表），由間歇到連續地施加12.5kV工作電壓和(10～40)mA的電弧電流，直至試樣失效。記下從試驗開始到試樣失效的總時間（s），即為該試樣的耐電弧。其電氣原理圖見圖1。試驗電壓的產生是由220V交流電壓經調壓器T5，再由高壓試驗變壓器T4而產生。試驗電壓12.5kV由調壓器T5調節獲得。試驗電流的大小和通斷時間，由PLC控制接在調壓器T5和高壓試驗變壓器T4之間的四路固體開關和串聯電阻而獲得。
1電弧測試儀主機 1臺
2電極系統 1套
3電源電纜 1根
4接地放電棒 1根
5試樣架 1套
6電極距離標準塊（6.35mm） 1塊
7角度標準塊 1塊
8使用說明書 1本
9合格證書 1本
10出廠測試報告 1份
11送貨單 1份
七、動力和安全要求
1、 LDH-20KV型耐電弧試驗儀 三孔扁插座220V 10A 1個
2、儀器設備均需要接地且接地電阻≤1Ω，供需雙方商定由供方提供技術要求，由需方自己建造接地系統。
